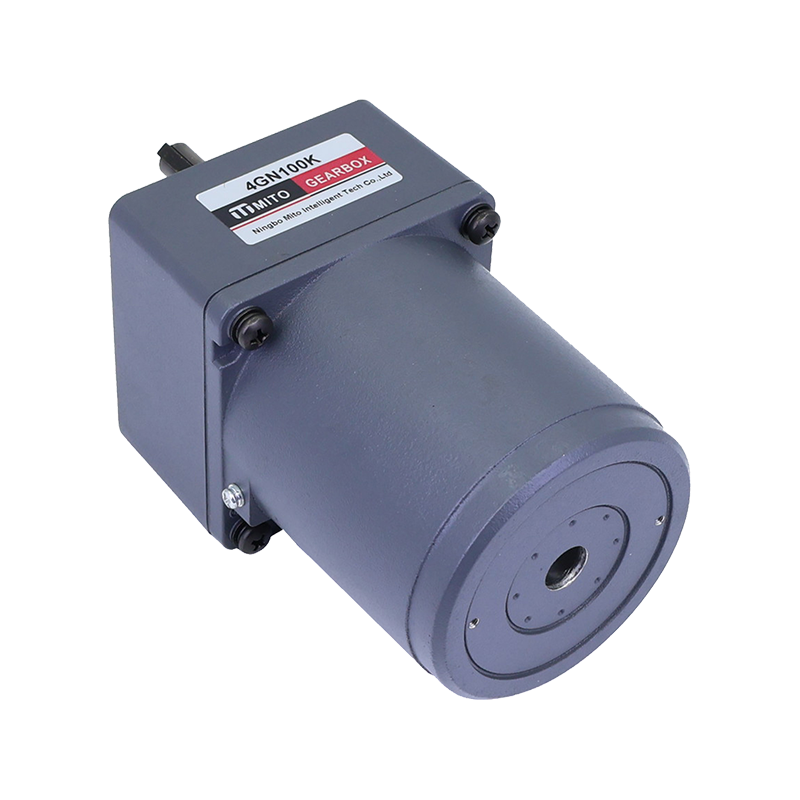

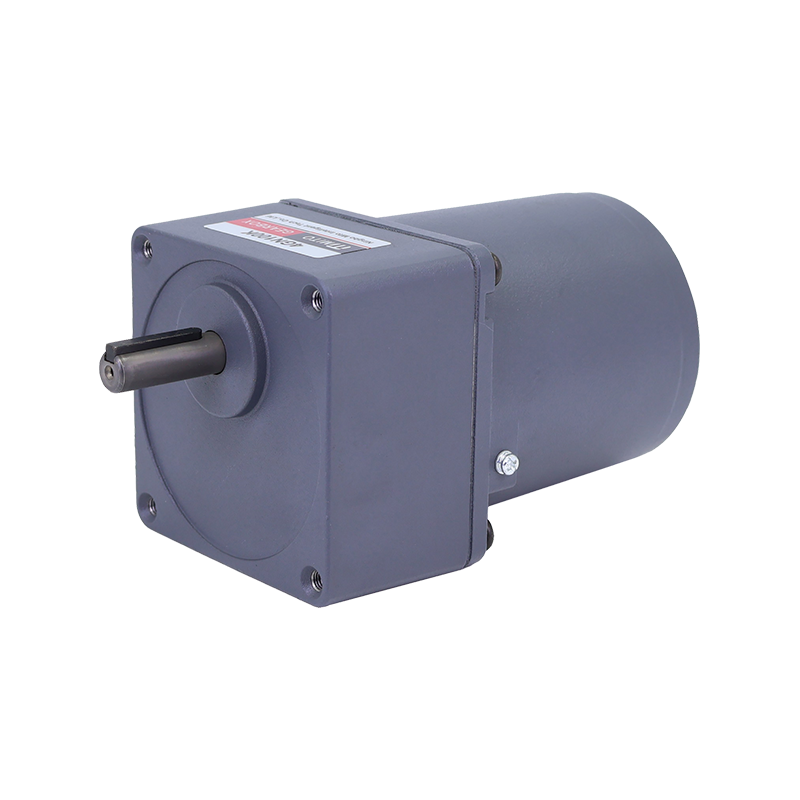

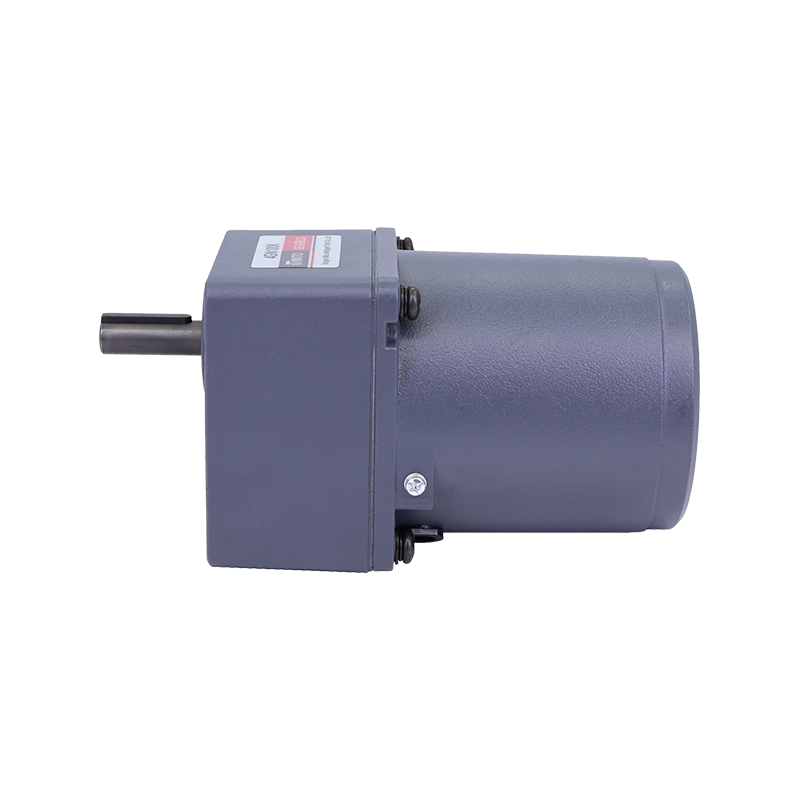

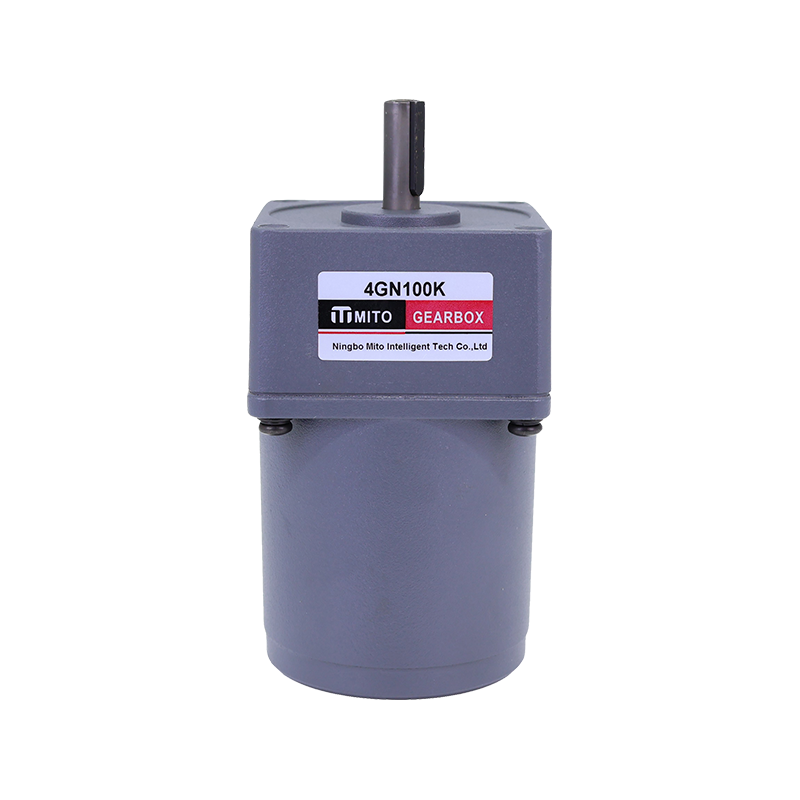

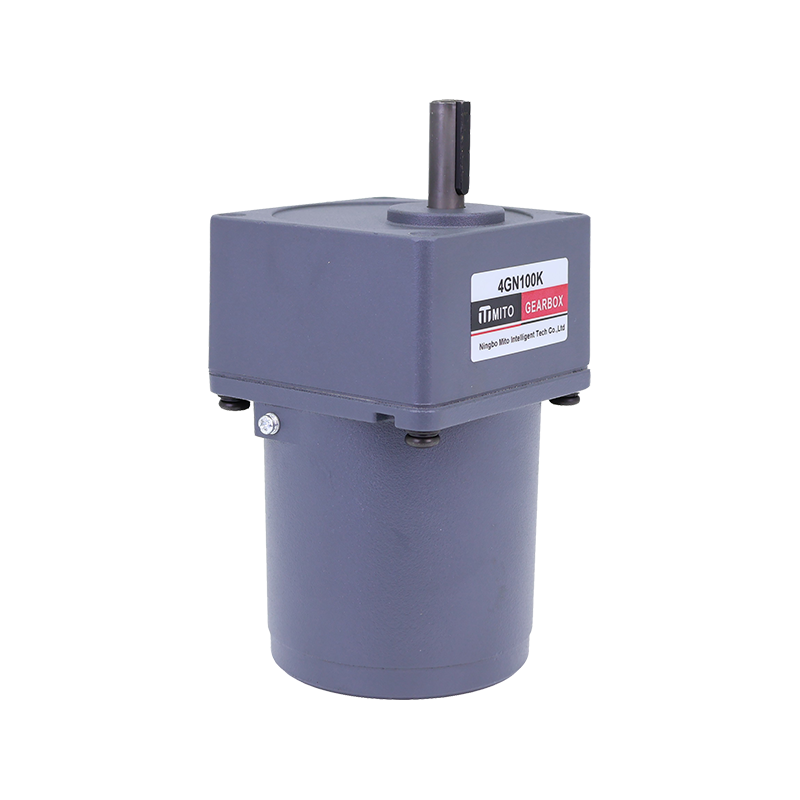

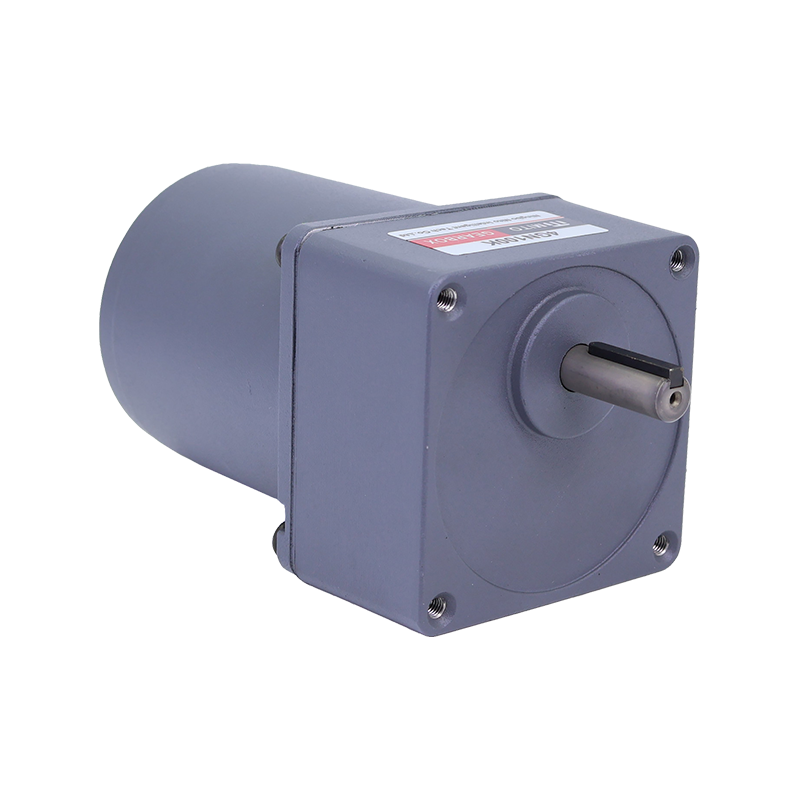

4IK 80mm 25W

感应减速电机

电机类型：4IK

功率：25W

电压： 110-380V

变速箱传动比： 3-200K

上一篇：5IK 90mm 40W 下一篇：3IK 70mm 15W

联系我们数据手册下载 3D模型下载

电机参数表

型号 •类型上段：齿轮轴型下段()内：光轴		输出功率 W	电压 V	频率 Hz	电流 A	启动转矩 mN.m	额定转矩 mN.m	额定转速 r/min	运行电容 μF
引出线型尺寸 ①	接线盒型尺寸 ②
4IK25GN-A (4IK25A-A)	4IK25GN-AT (4IK25A-AT )	25	1ph 100	50	0.50	120	200	1250	8.0
				60	0.55		165	1550
4IK25GN-E (4IK25-E)	4IK25GN-ET (4IK25A-ET)	25	1ph 110	60	0.45	120	165	1550	7.0
			1ph 120		0.50
4IK25GN-C (4IK25A-C )	4IK25GN-CT (4IK25A-CT)	25	1ph 220	50	0.25	120	200	1250	1.8
			1ph 230		0.23
4IK25GN-H (4IK25A-H)	4IK25GN-HT (4IK25A-HT)	25	1ph 220	60	0.23	120	165	1550
			1ph 230
4IK25GN-S (4IK25A-S )	4IK25GN-ST (4IK25A-ST)	25	3ph 220	50	0.185	350	200	1250	-
				60	0.170	250	165	1550
4IK25GN-S3 (4IK25A-S3)	4IK25GN-S3 (4IK25A-S3T)	25	3ph 380	50	0.106	350	200	1250	-
				60	0.098	250	165	1550

容许力矩

类型电动机/减速机	减速比		3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
	转速 r/min	50Hz	500	417	300	250	200	166	120	100	83	60	50	41	30	25	20	16	15	12.5	10	8.3	7.5
	转速 r/min	60Hz	600	500	360	300	240	200	144	120	100	72	60	50	36	30	24	20	18	15	12	10	9
4IK25GN-A□ 4IK25GN-E□ 4IK25GN-C□ 4IK25GN-H□ 4IK25GN-S□ 4IK25GN-S3□	4GN□K	50Hz	0.49	0.58	0.81	0.97	1.2	1.5	2.0	2.4	2.9	3.7	4.4	5.3	6.6	7.9	8	8	8	8	8	8	8
		50Hz	5.00	5.91	8.26	9.89	12.2	15.3	20.4	24.4	29.6	37.7	44.9	54.1	67.3	80	80	80	80	80	80	80	80
		60Hz	0.40	0.48	0.67	0.80	1.0	1.2	1.7	2.0	2.4	3.0	3.6	4.3	5.4	6.5	8	8	8	8	8	8	8
		60Hz	4.08	4.89	6.83	8.16	10.2	12.2	17.3	20.4	24.4	30.6	36.7	43.8	55.1	66.3	80	80	80	80	80	80	80

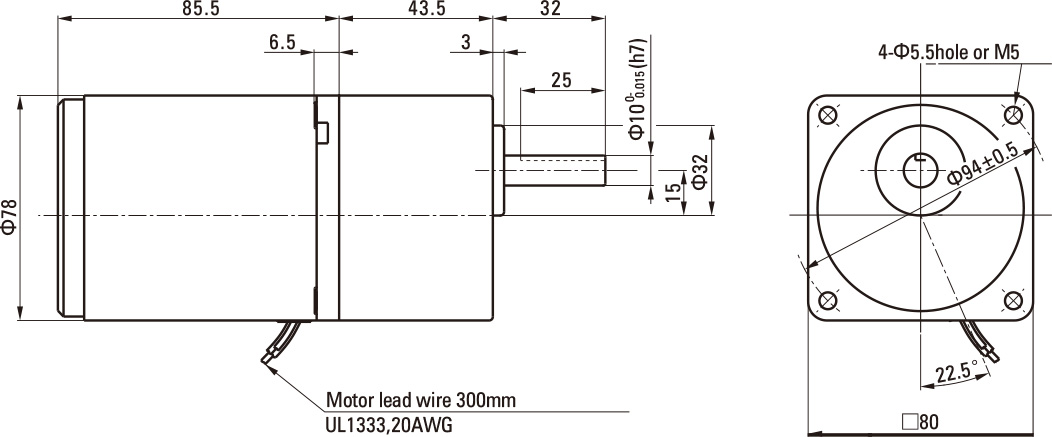

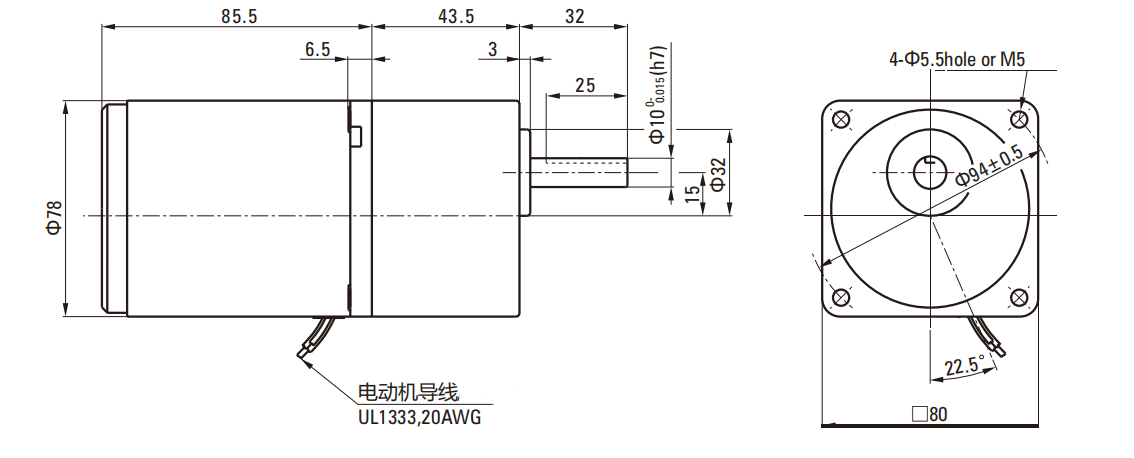

导线型

产品描述

这款低速高扭矩迷你感应电机采用4IK结构，结构紧凑，输出稳定，适用于安装空间有限的设备。额定功率为25W，其3-200K可选减速比齿轮箱可在低速运行时提供充足的扭矩，确保启动、频繁启停循环或连续低速输送时的平稳运行。该电机支持110-380V的宽电压输入，无需额外适配器即可直接匹配不同地区和设备条件。适用于工厂生产线、小型自动化机构、精密输送装置和连续运行机构。感应结构本身运行平稳、噪音低，优化的内部绕组设计可有效控制长时间运行过程中的温升，从而延长电机的使用寿命。紧凑而可靠的外壳设计便于安装，并有助于在狭小空间内保持良好的散热性能。无论是驱动微型送料机构、旋转显示装置、小型阀门控制单元、自动化实验平台，还是其他需要稳定低速输出的设备，其稳定性和扭矩输出优势都十分显著。同时，该变速箱采用精密加工，啮合顺畅，即使在高减速比条件下也能保持良好的传动效率，使整个系统在运行过程中更易于控制。整体结构设计充分考虑了实际应用中的承载需求，使用户能够在精密设备、连续运行设备或需要多工况适应性的环境中获得可靠的使用体验。
