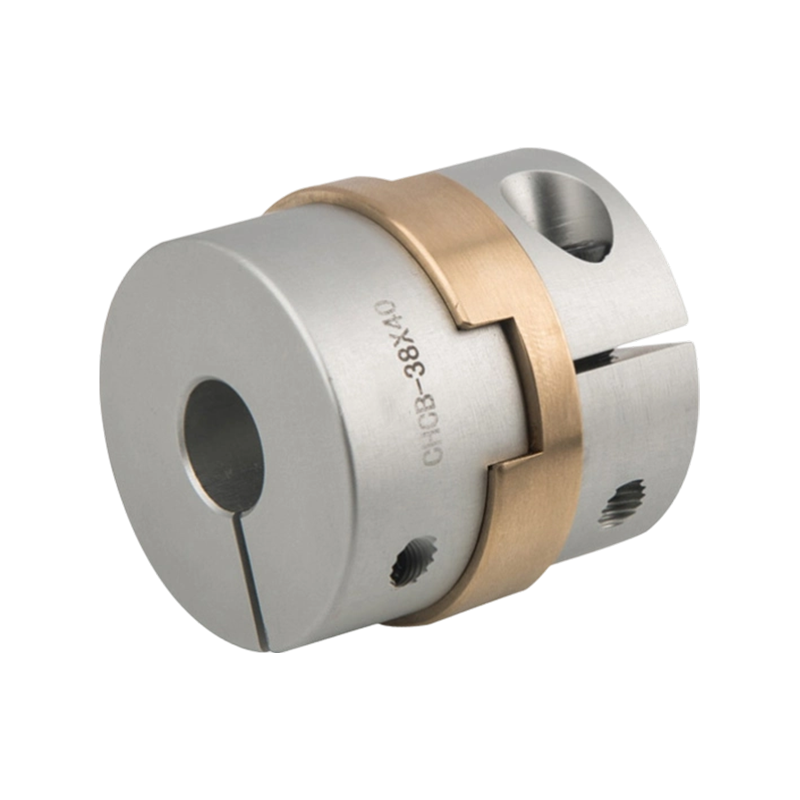

铝合金铜滑块夹紧系列

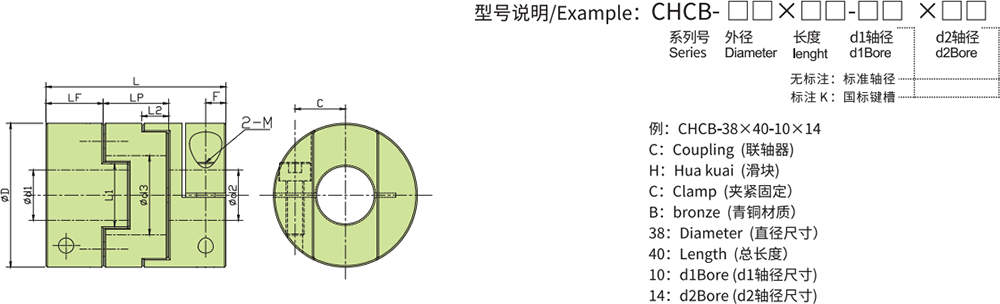

型号

ØD

L

d3

L1

L2

L3

LF

LP

C

F

M

紧固扭矩(N ·M)

CHCB-16X22

Ø16

22

Ø7

7.5

3.3

5.1

10.8

7

4.5

3.4

2-M2.5

1.5

CHCB-20X28

Ø20

28

Ø11

10.5

3.3

6.38

13.8

7

5.8

4

2-M3

3

CHCB-26X30

Ø26

30

Ø13

9.5

5.2

8.1

14.7

11

8.4

3.9

2-M3

3

CHCB-30X35

Ø30

35

Ø15

11.5

5.7

8.1

17.2

12

9.5

4.75

2-M4

7

CHCB-32X35

Ø32

35

Ø15

11.5

5.7

8.24

17.2

12

10

4.75

2-M4

7

CHCB-34X35

Ø34

35

Ø17

11.5

5.7

10.1

17.2

12

11

4.75

2-M4

7

CHCB-38X40

Ø38

40

Ø20

13

6.7

10.1

19.7

14

12

5.25

2-M4

7

CHCB-44×46

Ø44

46

Ø23

14

8.5

10.15

22

18

14

6

2-M5

10

CHCB-55X53

Ø54.5

53

Ø29

16.5

9.5

12.12

26

20

18

7.5

2-M6

15

CHCB-55X58

Ø54.5

58

Ø29

19

9.5

12.12

28.5

20

18

7.5

2-M6

15

CHCB-63X71

Ø63

71

Ø35

23.5

16.5

14.2

35

24

20.8

9

2-M8

30

CHCB-70X77

Ø69.5

77

Ø37

25.5

12.5

14.2

38

26

23

9

2-M8

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CHCB-16X22

2

4

0.5

1.5

+0.1

5850

880

7.7X10-7

高强度铝合金

AL6061-T6

铝青铜

氧化处理

16.7

CHCB-20X28

5

10

0.6

1.5

+0.1

5200

1280

1.7X10-6

28

CHCB-26X30

10

20

0.8

1.5

+0.1

4940

2560

6.7X10-6

51

CHCB-30X35

13

26

1

1.5

+0.1

4550

3600

1.2X10-5

81

CHCB-32X35

14

28

1

1.5

+0.1

4290

4000

1.5X10-5

88

CHCB-34X35

15

30

1

1.5

+0.1

4160

4800

2.1X10-5

103

CHCB-38X40

18

36

1

1.5

+0.1

3900

5760

3.8X10-5

140

CHCB-44X46

25

50

1

1.5

+0.1

3250

12000

7.7X10-5

221

CHCB-55X53

50

100

1

1.5

+0.1

2600

23200

2.1X10-4

430

CHCB-55X58

50

100

1

1.5

+0.1

2600

23200

2.3X10-4

449

CHCB-63X71

110

220

1

1.5

+0.1

2600

32800

3.9X10-4

726

CHCB-70X77

130

260

1

1.5

+0.1

2600

36000

7.0X10-4

814

型号

标准轴径(ØD1、ØD2)mm

4

5

6

6.35

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

  CHCB-16X22

●

●

●

●

  CHCB-20X28

●

●

●

●

●

 CHCB-26X30

●

●

●

●

●

●

●

●

●

  CHCB-30X35

●

●

●

●

●

●

●

●

●

 CHCB-32X35

●

●

●

●

●

●

●

●

●

●

●

  CHCB-34X35

●

●

●

●

●

●

●

●

●

●

●

●

●

  CHCB-38X40

●

●

●

●

●

●

●

●

●

●

●

●

●

  CHCB-44X46

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

 CHCB-55X53

●

●

●

●

●

●

●

●

●

●

●

●

●

  CHCB-55X58

●

●

●

●

●

●

●

●

●

●

●

●

●

  CHCB-63X71

●

●

●

●

●

●

●

●

●

●

●

●

●

  CHCB-70X77

●

●

●

●

●

●

●

●

●

●

●

●

●

●
