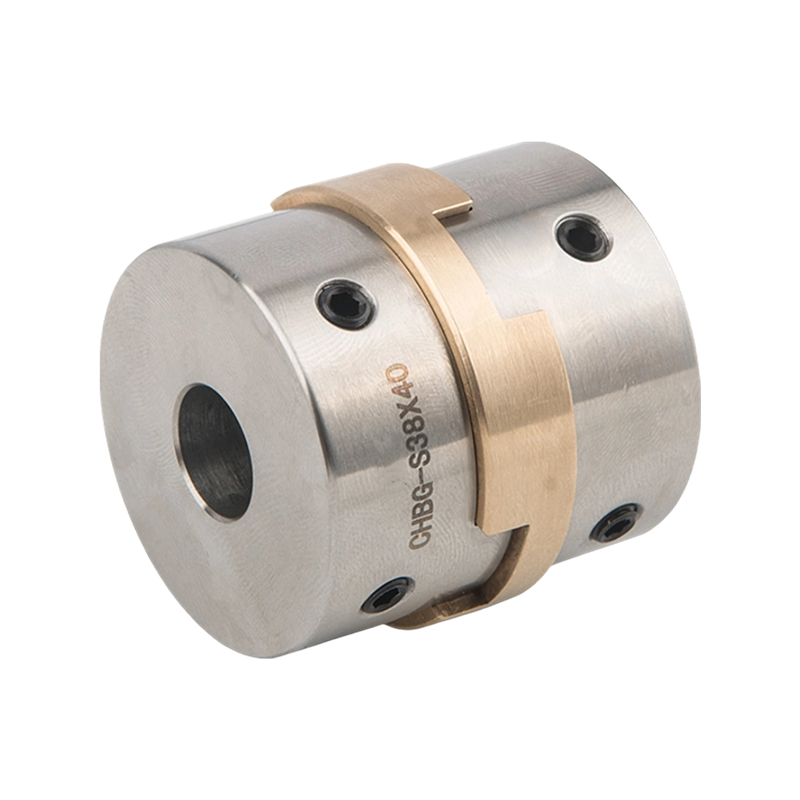

不锈钢铜滑块顶丝系列

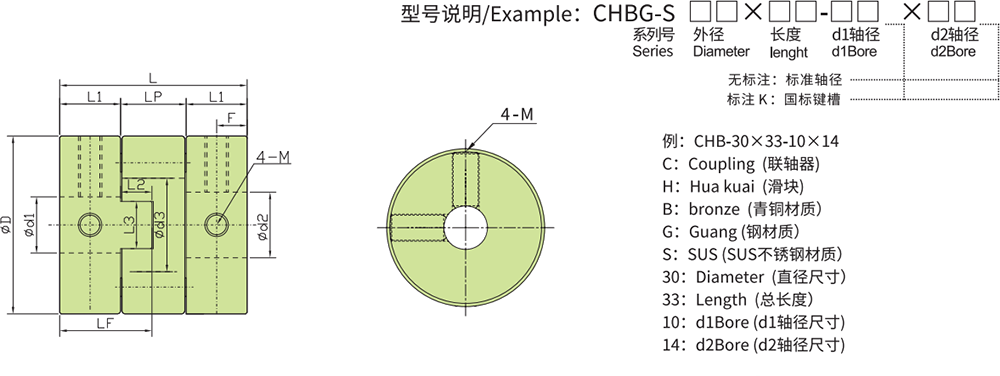

型号

ØD

L

L1

L2

L3

d3

LF

LP

F

M

紧固扭矩(N ·M)

CHBG-S15×16

Ø15

16

5.2

2.6

5.1

7

7.8

5.6

2.5

4-M3×4

0.7

CHBG-S17×20

Ø17

20

6.5

3.3

5.1

8.5

9.8

6.6

3.25

4-M4×4

1.7

CHBG-S20×23

Ø20

23

8

3.3

6.1

11

11.3

7

4

4-M4×5

1.7

CHBG-S26×26

Ø26

26

9

2.7

8.1

13

12.7

8

4.5

4-M4×6

1.7

CHBG-S30×33

Ø30

33

10.5

5.7

8.1

15

16.2

12

5.25

4-M4×8

1.7

CHBG-S34×35

Ø34

35

11.5

5.7

10.1

17

17.2

12

5.75

4-M5×10

4.0

CHBG-S38×40

Ø38

40

13

6.7

10.1

21

19.7

14

6.5

4-M5×10

4.0

CHBG-S44×46

Ø44

46

14

8.5

10.15

23

22

18

7.5

4-M6×12

7

CHBG-S55×50

Ø55

50

17

7.5

12.1

29

24.5

16

8.5

4-M8×14

15

CHBG-S70×57

Ø70

57

15.5

12.5

14.2

37

28

26

7.75

4-M10×16

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CHBG-S15×16

2

4

0.5

1.5

+0.1

5000

860

5.4×10⁻⁷

SUS 316F

铝青铜

氧化处理

  15

CHBG-S17×20

3

6

0.5

1.5

+0.1

4000

1200

1.1×10⁻⁶

25

CHBG-S20×23

5

10

0.6

1.5

+0.1

4000

1600

2.3×10⁻⁶

  37

CHBG-S26×26

7

14

0.8

1.5

+0.1

3800

3200

8.0×10⁻⁶

  79

CHBG-S30×33

11

22

1

1.5

+0.1

3500

4500

1.8×10⁻⁵

120

CHBG-S34×35

14

28

1

1.5

+0.1

3200

6000

3.1×10⁻⁵

180

CHBG-S38×40

18

36

1

1.5

+0.1

3000

7200

5.5×10⁻⁵

255

CHBG-S44×46

21

42

1

1.5

+0.1

2500

15000

1.1×10⁻⁴

365

CHBG-S55×50

38

76

1

1.5

+0.1

2000

29000

2.9×10⁻⁴

620

CHBG-S70×57

100

200

1

1.5

+0.1

2000

45000

8.8×10⁻⁴

1050

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CHBG-S15×16

●

●

●

●

●

CHBG-S17×20

●

●

●

●

●

CHBG-S20×23

●

●

●

●

●

●

●

CHBG-S26×26

●

●

●

●

●

●

●

●

●

●

CHBG-S30×33

●

●

●

●

●

●

●

●

CHBG-S34×35

●

●

●

●

●

●

CHBG-S38×40

●

●

●

●

●

●

●

●

●

●

●

CHBG-S44×46

●

●

●

●

●

●

●

●

●

●

CHBG-S55×50

●

●

●

●

●

●

●

●

●

●

●

CHBG-S70×57

●

●

●

●

●

●

●

●

●
