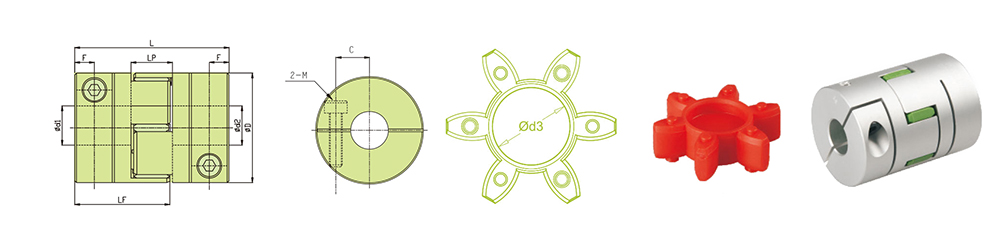

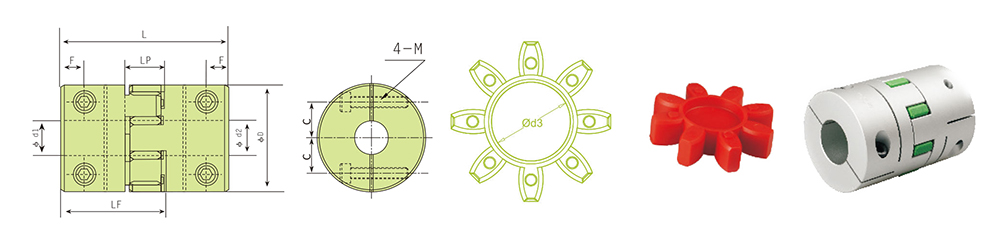

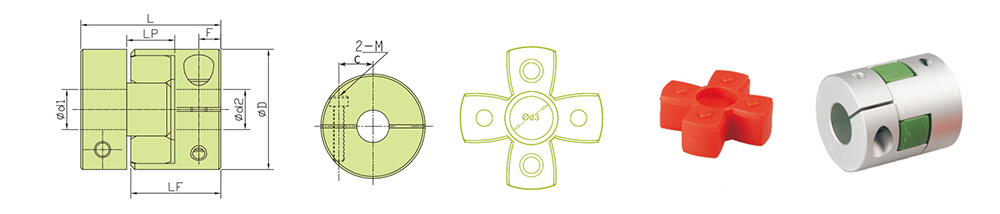

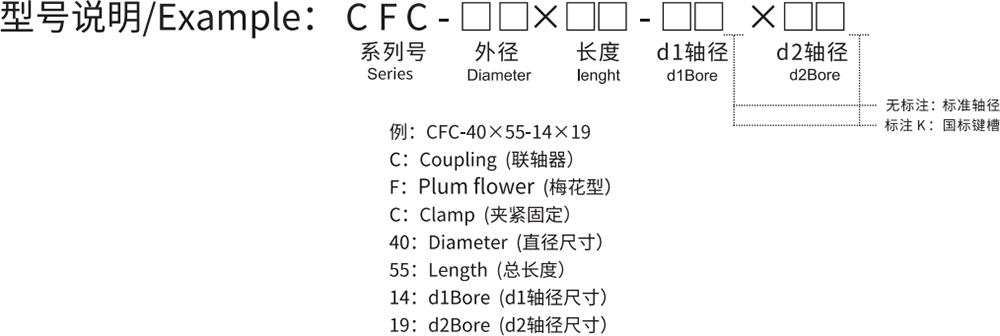

CFC铝合金梅花型夹紧系列

型号

ØD

L

LF

LP

F

C

Ød3

M

紧固扭矩(N ·M)

CFC-14×22

Ø14

22

14.1

6.8

3.8

4.2

4.5

2-M2.5×8

1.5

CFC-20×25

Ø20

25

16.8

9.4

4

5.9

7.8

2-M3×10

3

CFC-20×30

Ø20

30

19.3

9.4

5.25

5.9

7.8

2-M3×10

3

CFC-25×30

Ø25

30

20.15

11.1

4.6

7.3

8.3

2-M4×12

7

CFC-25×34

Ø25

34

20.15

11.1

5.6

7.3

8.3

2-M4×12

7

CFC-30×35

Ø30

35

22.75

11.5

5.875

9.5

11

2-M4×14

7

CFC-30×42

Ø30

42

26.25

11.5

7.5

9.5

11

2-M4×14

7

CFC-35×35

Ø35

35

22.45

10.9

5.875

11.5

15.2

2-M4×14

7

CFC-35×45

Ø35

45

27.45

10.9

6

11.5

15.2

2-M4×14

7

CFC-35×50

Ø35

50

29.95

10.9

6.5

11.5

15.2

2-M4×14

7

CFC-40×40

Ø40

40

26.75

14.5

6.375

14

18.3

2-M5×16

10

CFC-40×45

Ø40

45

29.25

14.5

7.25

14

18.3

2-M5×16

10

CFC-40×50

Ø40

50

31.75

14.5

8.875

14

18.3

2-M5×16

10

CFC-40×55

Ø40

55

34.25

14.5

6.5

14

18.3

2-M5×16

10

CFC-40×66

Ø40

66

39.75

14.5

7.5

14

18.3

2-M5×16

10

CFC-45×50

Ø45

50

31.8

14.6

8.75

15

22

2-M5×16

10

CFC-45×55

Ø45

55

34.3

14.6

6.5

15

22

2-M5×16

10

CFC-45×66

Ø45

66

39.8

14.6

7.5

15

22

2-M5×16

10

CFC-55×58

Ø55

58

36.6

16.2

10.75

19

27.3

2-M6×25

15

CFC-55×78

Ø55

78

46.6

16.2

10.5

19

27.3

2-M6×25

15

CFC-65×80

Ø65

80

48.35

17.7

15.6

22.5

30

2-M8×25

30

CFC-65×85

Ø65

85

50.85

17.7

12

22.5

30

2-M8×25

30

CFC-65×90

Ø65

90

53.35

17.7

12

22.5

30

2-M8×25

30

CFC-65×110

Ø65

110

63.35

17.7

13.57

22.5

30

4-M8×25

30

CFC-80×114

Ø80

114

67.6

22.2

16

28.5

38.5

4-M8×35

30

CFC-95×126

Ø95

126

74.35

24.7

18

33

47.5

4-M10×40

50

CFC-105×140

Ø105

140

81.65

25.3

18

37

51.5

4-M10×40

50

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CFC-14×22

2

4

0.1

1

-0.5+1

45000

22

1.6×10⁻⁷

AL6061-T6 高强度铝合金

德国

氧花阳极化处理

6

CFC-20×25

5

10

0.1

1

-0.5+1

31000

55

1.0×10⁻⁶

15

CFC-20×30

5

10

0.1

1

-0.5+1

31000

55

1.1×10⁻⁶

19

CFC-25×30

10

20

0.1

1

-0.5+1

26000

90

5.0×10⁻⁶

25

CFC-25×34

10

20

0.1

1

-0.5+1

26000

90

5.2×10⁻⁶

33

CFC-30×35

12.5

25

0.1

1

-0.5+1

21000

130

6.2×10⁻⁶

50

CFC-30×42

12.5

25

0.1

1

-0.5+1

21000

130

6.5×10⁻⁶

58

CFC-35×35

15

30

0.1

1

-0.5+1

17000

550

7.5×10⁻⁶

71

CFC-35×45

15

30

0.1

1

-0.5+1

17000

550

8.5×10⁻⁶

90

CFC-35×50

15

30

0.1

1

-0.5+1

17000

550

9.5×10⁻⁶

96

CFC-40×40

17

34

0.1

1

-0.5+1

15000

1200

2.5×10⁻⁵

95

CFC-40×45

17

34

0.1

1

-0.5+1

15000

1200

2.8×10⁻⁵

105

CFC-40×50

17

34

0.1

1

-0.5+1

15000

1200

3.0×10⁻⁵

115

CFC-40×55

17

34

0.1

1

-0.5+1

15000

1200

3.8×10⁻⁵

127

CFC-40×66

17

34

0.1

1

-0.5+1

15000

1200

3.9×10⁻⁵

154

CFC-45×50

25

50

0.1

1

-0.5+1

11000

1800

4.9×10⁻⁵

170

CFC-45×55

25

50

0.1

1

-0.5+1

11000

1800

5.9×10⁻⁵

183

CFC-45×66

25

50

0.1

1

-0.5+1

11000

1800

6.9×10⁻⁵

210

CFC-55×58

50

100

0.1

1

-0.5+1

10000

2500

1.1×10⁻³

250

CFC-55×78

50

100

0.1

1

-0.5+1

10000

2500

1.6×10⁻³

341

CFC-65×80

108

216

0.1

1

-0.5+1

9000

3800

2.6×10⁻³

480

CFC-65×85

108

216

0.1

1

-0.5+1

9000

3800

3.2×10⁻³

633

CFC-65×90

108

216

0.1

1

-0.5+1

9000

3800

3.8×10⁻³

583

CFC-65×110

108

216

0.1

1

-0.5+1

8500

3500

3.9×10⁻²

689

CFC-80×114

145

290

0.1

1

-0.5+1

8000

4000

1.8×10⁻²

1000

CFC-95×126

260

520

0.1

1

-0.5+1

7000

5000

2.0×10⁻²

1650

CFC-105×140

430

860

0.1

1

-0.5+1

6000

5500

2.5×10⁻²

2543

型号

标准轴径(Ød1、Ød2)mm

3

4

5

6

6.35

7

8

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

CFC-14×22

●

●

●

CFC-20×25

●

●

●

●

●

●

●

●

CFC-20×30

●

●

●

●

●

●

●

CFC-25×30

●

●

●

●

●

●

●

●

●

●

CFC-25×34

●

●

●

●

●

●

●

●

●

●

CFC-30×35

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-30×42

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-35×35

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-35×45

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-35×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-40×40

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-40×45

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-40×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-40×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-40×66

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

型号

标准轴径(Ød1、Ød2)mm

8

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

55

60

CFC-45×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-45×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-45×66

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-55×58

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-55×78

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-65×80

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-65×85

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-65×110

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-80×114

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-95×126

●

●

●

●

●

●

●

●

●

●

●

●

●

CFC-105×140

●

●

●

●

●

●

●

●

●

●

●

●

●

●
