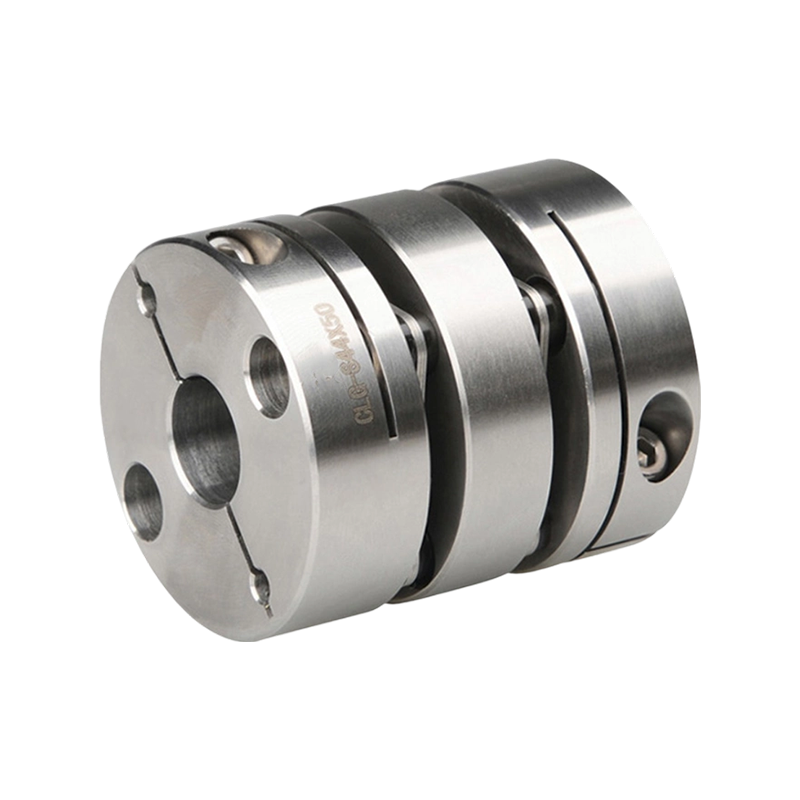

CLG-S不锈钢双膜片系列

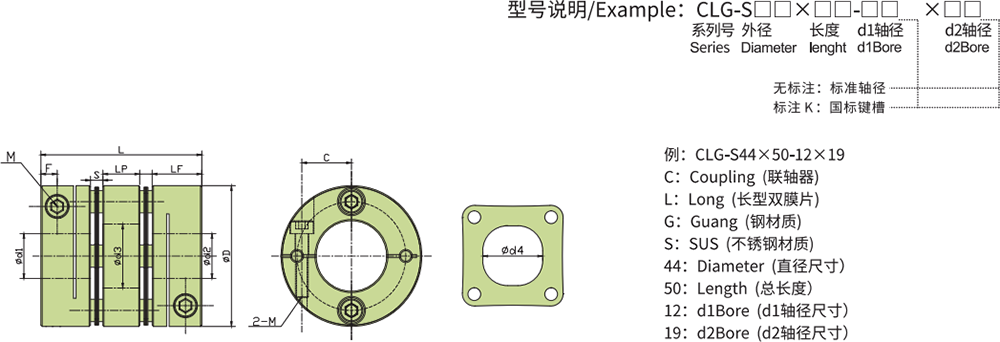

型号

ØD

L

LF

LP

Ød3

Ød4

S

F

C

M

紧固扭矩(N ·M)

CLG-S26×35

Ø26

35.1

11.65

6.6

Ø12

Ø10.5

2.6

3.9

8.58

4-M3×12

3

CLG-S29×35

Ø29

35.1

11.65

6.6

Ø14.5

Ø14.5

2.6

3.9

10

4-M3×12

3

CLG-S34×45

Ø34

45

14.25

8.7

Ø16

Ø14.5

3.9

4.85

11.25

4-M4×14

7

CLG-S39×50

Ø39

50.3

15.5

11.5

Ø19

Ø17

3.9

5.1

13.1

4-M4×18

7

CLG-S44×50

Ø44

50.3

15.5

11.5

Ø22

Ø20.5

3.9

5.1

15.5

4-M4×20

7

CLG-S46×50

Ø46

50

15.5

11.5

Ø23

Ø23

3.9

5.1

16.2

4-M4×20

7

CLG-S50×57

Ø50

56.5

18

9.5

Ø24

Ø22.5

5.5

5.5

17.3

4-M5×25

10

CLG-S56×65

Ø56

64.6

19.75

13.5

Ø25

Ø26

5.8

6.4

19.5

4-M5×25

10

CLG-S68×76

Ø68

76.2

23.35

15.7

Ø35

Ø36

6.9

7.7

23.5

4-M6×35

15

CLG-S82×99

Ø82

99.8

30

22

Ø42

Ø41

8.9

9.7

28

4-M8×35

30

CLG-S94×110

Ø94

109.8

35

22

Ø51

Ø51

8.9

11.75

34

4-M8×35

30

CLG-S104×110

Ø104

109.8

35

22

Ø61

Ø61

8.9

11.75

39

4-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLG-S26×35

5

10

0.1

1.5°

±0.3

10000

1462

4.5×10⁻⁶

SUS 316

SUS 304

抛光处理

92.5

CLG-S29×35

6

12

0.1

1.5°

±0.3

10000

1700

6.5×10⁻⁵

127

CLG-S34×45

10

20

0.1

1.5°

±0.36

10000

5737

1.65×10⁻⁵

192

CLG-S39×50

18

36

0.12

1.5°

±0.45

10000

5850

4.5×10⁻⁵

295

CLG-S44×50

22

44

0.12

1.5°

±0.54

10000

6750

5.7×10⁻⁵

360

CLG-S46×50

25

50

0.12

1.5°

±0.54

10000

7100

5.9×10⁻⁵

398

CLG-S50×57

30

60

0.15

1.5°

±0.61

10000

8100

6.3×10⁻⁵

615

CLG-S56×65

36

72

0.18

1.5°

±0.72

10000

16770

2.1×10⁻⁴

795

CLG-S68×76

72

144

0.2

1.5°

±0.8

9000

30960

2.4×10⁻⁴

1230

CLG-S82×99

120

240

0.25

1.5°

±0.8

8000

46440

3×10⁻⁴

2532

CLG-S94×110

190

380

0.25

1.5°

±0.8

7000

150000

4.0×10⁻⁴

3803

CLG-S104×110

250

500

0.25

1.5°

±0.8

7000

180000

4.5×10⁻⁴

4656

型号

标准轴径(ØD1、ØD2) mm

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

CLG-S26×35

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S29×35

●

●

●

●

●

●

●

●

●

●

●

CLG-S34×45

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S39×50

●

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S44×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S46×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S50×57

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S56×65

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S68×76

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S82×99

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S94×110

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLG-S104×110

●

●

●

●

●

●

●

●

●

●

●

●

●
