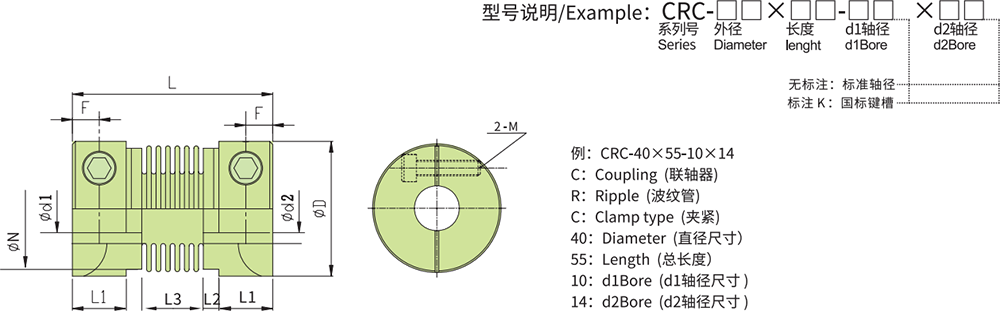

CRC波纹管夹紧系列

型号

ØD

L

L1

L2

L3

N

C

F

M

紧固扭矩(N ·M)

CRC-16×27

Ø16

27

7.5

2

12

15

4.7

3.25

2-M2.5×8

1.5

CRC-20×32

Ø20

32

8

2.5

17

18

5.8

3.4

2-M2.5×10

1.5

CRC-22.5×34

Ø22.5

34

9

2

16

20

7

3.75

2-M3×12

3

CRC-25×37

Ø25

37

10.5

3

16

22

8.2

4.5

2-M3×12

3

CRC-32×42

Ø32

42

12.5

3

17

28

10

5.25

2-M4×16

7

CRC-40×55

Ø40

55

13

5

29

36

13.6

5.1

2-M4×20

7

CRC-55×72

Ø55

72

19

4.5

32

50

19

6.85

2-M6×25

15

CRC-65×90

Ø65

90

24

5

42

60

22.5

9.25

2-M8×30

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

弹性体材质

表面处理

重量(g)

CRC-16×27

1

2

0.1

1.5

+0.4 -1.2

15000

110

3.8×10⁻⁷

高强度铝合金

AL6061-T6

氧化处理

8

CRC-20×32

2

4

0.15

2

+0.6 -1.8

12000

180

1.1×10⁻⁶

13

CRC-22.5×34

2.5

5

0.15

2

+0.6 -1.8

11000

220

1.3×10⁻⁶

22

CRC-25×37

3

6

0.15

2

+0.6 -1.8

9000

240

3.2×10⁻⁶

30

CRC-32×42

4

8

0.2

2

+0.8 -2.5

7200

330

9.7×10⁻⁵

53

CRC-40×55

10

20

0.3

2

+0.8 -2.5

6300

410

1.5×10⁻⁵

97

CRC-55×72

20

40

0.2

2

+0.8 -2.5

5800

750

2.3×10⁻⁵

170

CRC-65×90

35

70

0.2

2

+0.8 -2.5

4500

1030

2.8×10⁻⁵

300

型号

标准轴径(ØD1、ØD2)mm

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CRC-16×27

●

●

●

●

CRC-20×32

●

●

●

●

●

●

●

●

●

CRC-22.5×34

●

●

●

●

●

●

●

●

CRC-25×37

●

●

●

●

●

●

●

●

●

CRC-32×42

●

●

●

●

●

●

●

●

●

CRC-40×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CRC-55×72

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CRC-65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●
