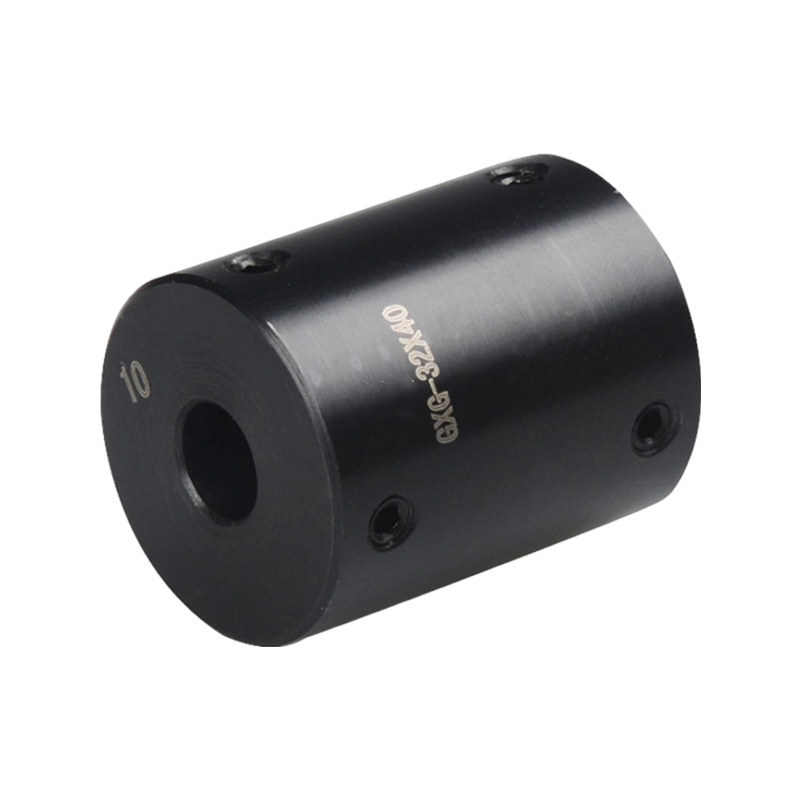

GXG 45#钢顶丝系列

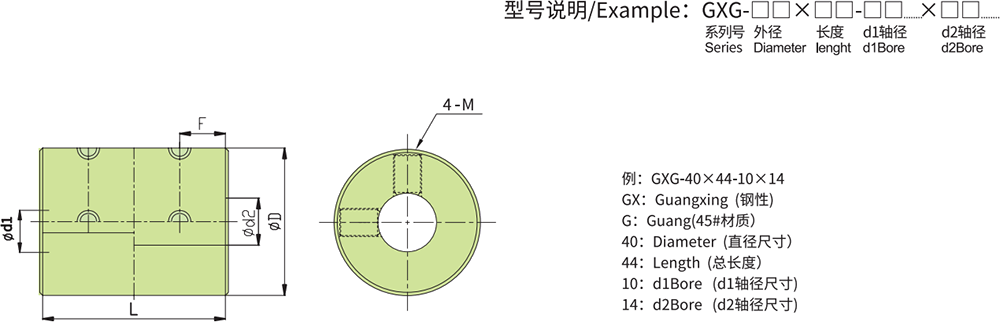

型号

ØD

L

F

M

紧固扭矩(N ·M)

GXG-16×24

Ø16

24

6

4-M3×5

0.7

GXG-20×30

Ø20

30

7

4-M3×5

0.7

GXG-25×36

Ø25

36

9

4-M4×6

1.7

GXG-32×41

Ø32

41

10

4-M5×8

4

GXG-40×44

Ø40

44

10.5

4-M5×10

4

GXG-50×55

Ø50

55

13

4-M6×12

8.4

GXG-68×54

Ø68

54

12.5

4-M8×16

12

GXG-82×68

Ø82

68

16.5

4-M8×22

22

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

惯性矩(kg ·M²)

轴套材质

表面处理

重量(g)

GXG-16×24

5

10

一

一

一

24000

1.2×10⁻⁵

45# 钢

发黑

28

GXG-20×30

11

22

一

一

一

19000

3.5×10⁻⁵

54

GXG-25×36

13

26

一

一

一

15000

1.0×10⁻⁵

100

GXG-32×41

16

32

一

一

一

12000

3.1×10⁻⁵

190

GXG-40×44

20

40

一

一

一

6000

4.2×10⁻⁵

312

GXG-50×55

47

94

一

一

一

5000

5.4×10⁻⁵

787

GXG-68×54

120

240

一

一

一

4500

7.1×10⁻⁵

1235

GXG-82×68

175

350

一

一

一

3800

9.8×10⁻⁵

2100

型号

标准轴径(ØD1、ØD2)mm

4

5

6

6.35

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

GXG-16×24

●

●

●

●

●

GXG-20×30

●

●

●

●

●

●

●

●

GXG-25×36

●

●

●

●

●

●

●

●

●

GXG-32×41

●

●

●

●

●

●

●

●

●

●

●

●

GXG-40×44

●

●

●

●

●

●

●

●

●

●

●

●

●

●

GXG-50×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

GXG-68×54

●

●

●

●

●

●

●

●

●

●

●

●

●

GXG-82×68

●

●

●

●

●

●

●

●

●
