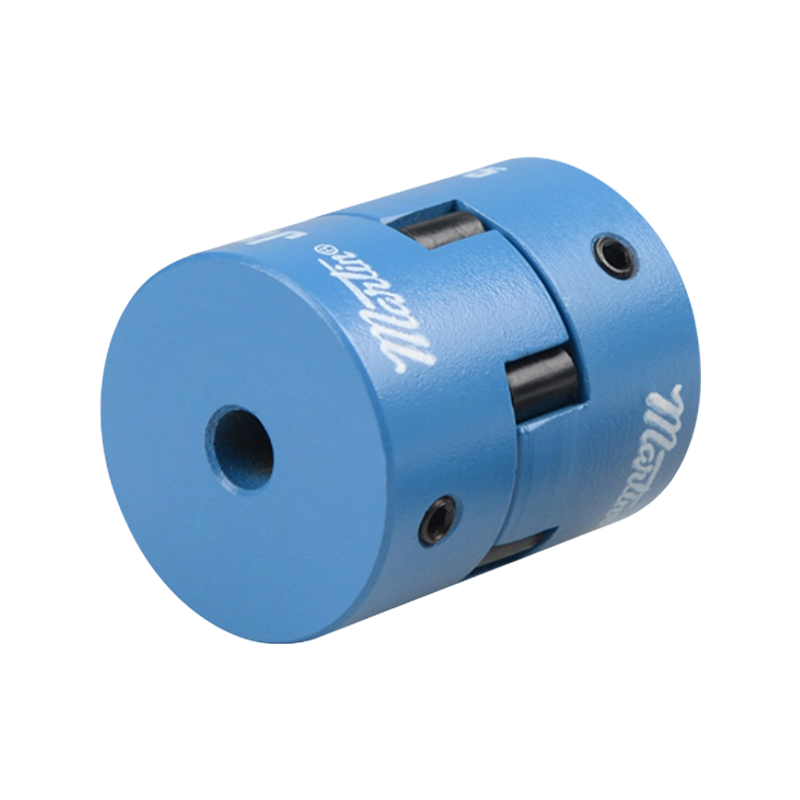

特点：
由粉末冶金直接压铸成型，紧密型好，传递力矩大
中间弹性体可吸收振动、补偿径向、角向和轴向偏差
可拆式设计，便于安装
顶丝紧固方式
外型尺寸 (单位): mm
|
型号 |
Ød 轴径 |
ØD |
L |
L1 |
L2 |
|
|
底孔 |
最大 |
|||||
|
L-035 |
3.2 |
8 |
Ø16 |
20.5 |
6.5 |
7.5 |
|
L-050 |
6.35 |
18 |
Ø27.5 |
43.2 |
15.5 |
12.2 |
|
L-070 |
6 |
20 |
Ø35 |
50 |
18.5 |
12.2 |
|
L-075 |
8 |
26 |
Ø45 |
55.5 |
21 |
12.4 |
|
L-090 |
10 |
28 |
Ø54 |
55 |
21 |
13 |
|
L-095 |
10 |
28 |
Ø54 |
64 |
24 |
13 |
|
L-100 |
12 |
36 |
Ø66 |
88 |
35 |
18 |
|
L-110 |
12 |
48 |
Ø85 |
110 |
44 |
22 |
技术参数
|
型号 |
额定扭矩(N ·M) |
最大扭矩(N ·M) |
容许径向(mm) |
容许角向(°) |
容许轴向(mm) |
最高转速(rpm) |
惯性矩(kg ·M²) |
轴套材质 |
弹性体材质 |
表面处理 |
重量(g) |
|
L-035 |
0.5 |
1.5 |
0.1 |
0.5 |
±0.3 |
18000 |
0.38×10 |
铸铁 |
NBR |
蓝色喷漆 |
20 |
|
L-050 |
1.5 |
4.5 |
0.2 |
1.0 |
±0.5 |
12000 |
5.10×10 |
127 |
|||
|
L-070 |
3 |
9 |
0.2 |
1.0 |
±0.5 |
9000 |
1.79×10 |
282 |
|||
|
L-075 |
5 |
15 |
0.2 |
1.0 |
±0.5 |
7000 |
5.36×10 |
416 |
|||
|
L-090 |
8 |
24 |
0.3 |
1.0 |
±0.5 |
6000 |
1.15×10 |
650 |
|||
|
L-095 |
10 |
60 |
0.3 |
1.0 |
±0.5 |
6000 |
1.4×10 |
750 |
|||
|
L-100 |
25 |
75 |
0.3 |
1.0 |
±0.7 |
5000 |
4.34×10 |
1465 |
|||
|
L-110 |
50 |
150 |
0.3 |
1.0 |
±0.7 |
4000 |
1.43×10 |
3172 |
注：以上技术参数由最大孔径规格测得
