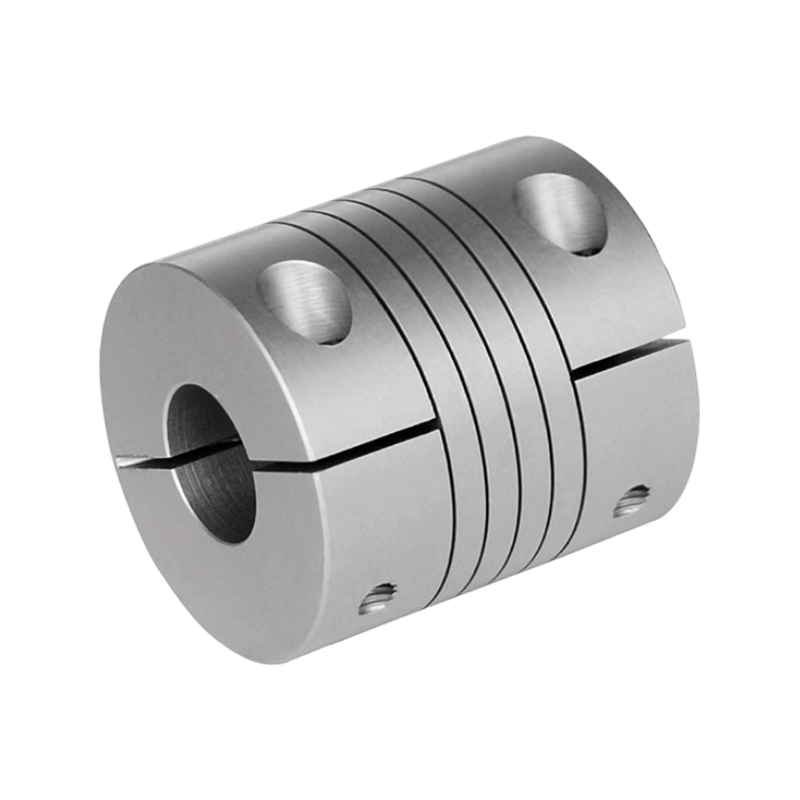

CC螺纹铝合金夹紧系列

型号

ØD

L

L1

L2

C

F

M

紧固扭矩(N ·M)

CC-16×23

Ø16

23

0.4

2

4.9

3.6

2-M2.5×8

1.5

CC-19×23

Ø19

23

0.4

2

5.9

4.3

2-M2.5×10

1.5

CC-25×25

Ø25

25

0.4

2

6.2

4.8

2-M3×12

3

CC-25×32

Ø25

32

0.4

2.75

6.2

5.3

2-M3×12

3

CC-28.5×38

Ø28.5

38

0.4

2.75

9

6.8

2-M4×14

3

CC-32×32

Ø32

32

0.4

2.75

10.5

4.8

2-M4×16

3

CC-32×41

Ø32

41

0.4

2.75

10.5

6.7

2-M4×16

3

CC-38×41

Ø38

41

0.4

3.5

12.5

7

2-M5×16

10

CC-40×50

Ø40

50

0.5

3.5

13.6

7

2-M5×20

10

CC-50X50

Ø50

50

0.5

3.5

13.6

7

2-M6×25

15

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

弹性体材质

表面处理

重量(g)

CC-16×23

0.5

1

0.15

3

±0.2

9500

45

3.4×10⁻⁷

高强度铝合金

AL6061-T6

氧化处理

8.1

CC-19×23

0.9

1.8

0.15

3

±0.2

7700

52

9.1×10⁻⁷

12

CC-25×25

2

4

0.15

3

±0.2

6100

100

2.3×10⁻⁶

23

CC-25×32

2.5

5

0.15

3

±0.2

6100

150

2.6×10⁻⁶

32

CC-28.5×38

3

6

0.15

3

±0.2

6000

210

4.5×10⁻⁶

47

CC-32×32

4

8

0.15

3

±0.2

5800

250

8.1×10⁻⁶

55

CC-32×41

4

8

0.15

3

±0.2

5800

220

9.7×10⁻⁶

86

CC-38×41

6.5

13

0.15

3

±0.2

5500

400

3.0X10⁻⁵

118

CC-40×50

8

16

0.15

3

±0.2

5000

500

3.3×10⁻⁵

125

CC-50X50

20

40

0.15

3

±0.2

4500

785

9.0×10⁻⁵

220

型号

        标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

CC-16×23

●

●

●

●

CC-19×23

●

●

●

●

●

●

CC-25×25

●

●

●

●

●

●

●

●

●

●

CC-25×32

●

●

●

●

●

●

●

●

●

●

CC-28.5×38

●

●

●

●

●

●

●

●

●

●

●

CC-32×32

●

●

●

●

●

●

●

●

●

●

CC-32×41

●

●

●

●

●

●

●

●

●

●

CC-38×41

●

●

●

●

●

●

●

●

●

●

●

●

CC-40×50

●

●

●

●

●

●

●

●

●

●

CC-50X50

●

●

●

●

●

●

●

●

●

●

●
