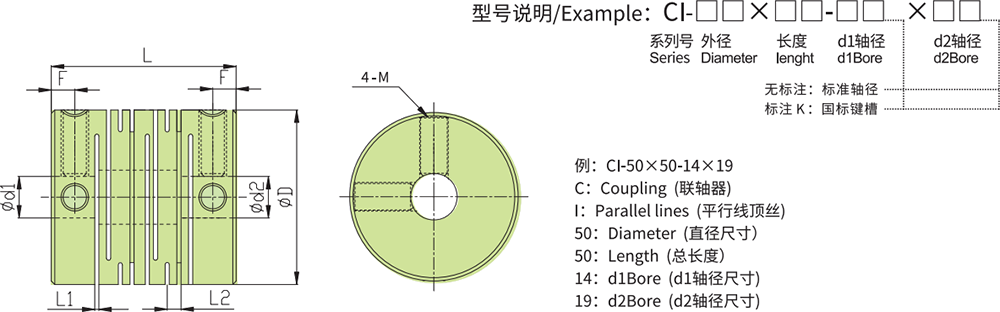

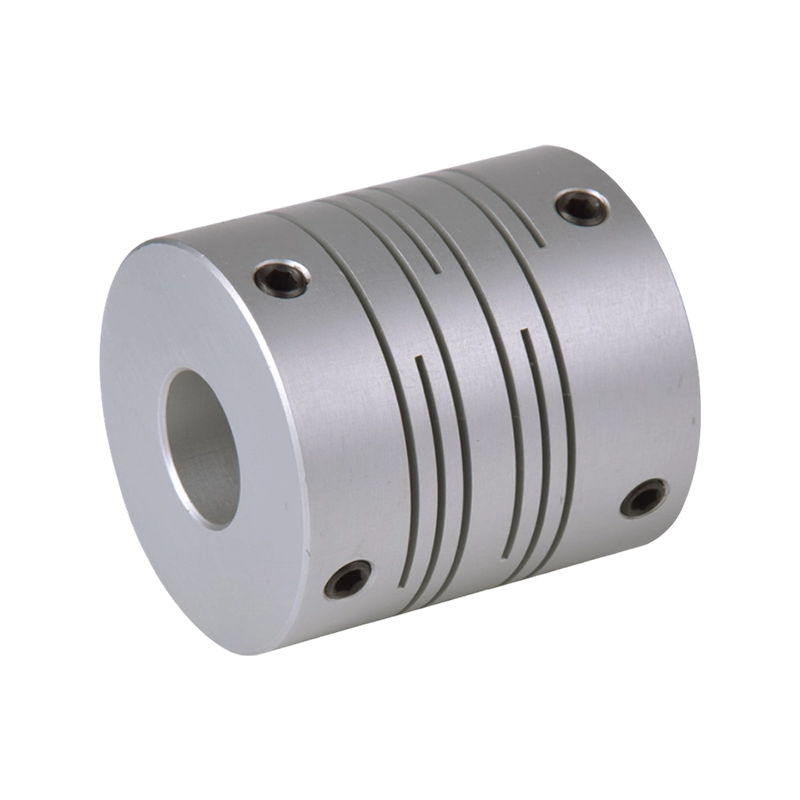

CI平行线铝合金顶丝系列

型号

ØD

L

L1

L2

F

M

紧固扭矩(N ·M)

沟槽数

Cl-10×12

Ø10

12

0.5

1.2

1.98

4-M2.5×3

0.5

4

Cl-12×18.5

Ø12

18.5

0.5

1.2

2.4

4-M3×6

0.7

8

Cl-15.5×23

Ø15.5

23

0.5

1.4

3.18

4-M4×5

1.7

8

Cl-16×23

Ø16

23

0.5

1.4

3.18

4-M4×5

1.7

8

Cl-17.5×23

Ø17.5

23

0.5

1.4

3.18

4-M4×5

1.7

8

CI-19×23

Ø19

23

0.5

1.5

3.75

4-M4×5

1.7

6

CI-20×26

Ø20

26

0.5

1.5

3.75

4-M4×6

1.7

8

CI-25×25

Ø25

25

0.6

1.8

3.6

4-M4×6

1.7

6

CI-25×31

Ø25

31

0.6

1.8

4.45

4-M4×6

1.7

8

CI-28.5×38

Ø28.5

38

0.8

2.1

5.63

4-M4×8

1.7

8

CI-32×32

Ø32

32

0.8

2.3

6

4-M5×8

4

6

CI-38.1×38.1

Ø38.1

38.1

0.8

2.7

4.6

4-M5×8

4

8

CI-38×41

Ø38

41

0.8

2.7

5.33

4-M5×8

4

8

CI-40×56

Ø40

56

0.8

2.7

7.33

4-M6×10

7

10

CI-50×50

Ø50

50

0.8

2.9

7.23

4-M8×12

8.4

8

CI-50×71

Ø50

71

0.8

3.3

8.48

4-M8×12

8.4

12

CI-63×90

Ø63

90

0.8

4

11.3

4-M8×14

8.4

12

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

弹性体材质

表面处理

重量(g)

Cl-10×12

0.5

1

0.1

2

±0.2

35000

38

7.5×10⁻⁸

高强度铝合金

AL6061-T6

氧化处理

2.3

Cl-12×18.5

0.8

1.6

0.1

2

±0.2

32000

45

8.3×10⁻⁸

3.7

Cl-15.5×23

0.9

1.8

0.1

2

±0.2

23000

76

2.9×10⁻⁷

3.7

Cl-16×23

1

2

0.1

2

±0.2

24000

80

3.3×10⁻⁷

7.8

Cl-17.5×23

1.1

2.2

0.1

2

±0.2

23000

100

5.6×10⁻⁷

9.6

Cl-19×23

1.2

2.4

0.1

2

±0.2

20000

150

8.7×10⁻⁷

12

CI-20×26

1.5

3

0.15

2

±0.2

19000

245

9.0×10⁻⁷

14

CI-25×25

2

4

0.15

2

±0.2

15000

350

2.2×10⁻⁶

23

CI-25×31

2

4

0.15

2

±0.2

15000

330

2.6×10⁻⁶

27

CI-28.5×38

3

6

0.15

2

±0.2

13000

500

4.3×10⁻⁶

46

CI-32×32

4

8

0.15

2

±0.2

12000

870

8.0×10⁻⁶

50

Cl-38.1×38.1

6.5

13

0.2

2

±0.2

11000

880

2.9×10⁻⁶

98

CI-38×41

6.5

13

0.2

2

±0.2

10000

900

3.0×10⁻⁵

107

CI-40×56

8

16

0.2

2

±0.2

9600

950

3.2×10⁻⁵

135

CI-50×50

20

40

0.2

2

±0.2

8000

1350

6.8×10⁻⁵

220

Cl-50×71

25

50

0.2

2

±0.2

8000

1450

8.8×10⁻⁵

322

CI-63×90

35

70

0.2

2

±0.2

6000

2200

8.8×10⁻⁵

650

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

Cl-10×12

●

●

●

Cl-12×18.5

●

●

●

●

●

Cl-15.5×23

●

●

●

●

Cl-16×23

●

●

●

●

Cl-17.5×23

●

●

●

●

Cl-19×23

●

●

●

●

●

●

CI-20×26

●

●

●

●

●

●

CI-25×25

●

●

●

●

●

●

●

●

●

●

Cl-25×31

●

●

●

●

●

●

●

●

●

●

CI-28.5×38

●

●

●

●

●

●

●

●

CI-32×32

●

●

●

●

●

●

●

●

●

Cl-38.1×38.1

●

●

●

●

●

●

●

●

●

●

●

●

●

CI-38×41

●

●

●

●

●

●

●

●

●

●

●

●

●

CI-40×56

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CI-50×50

●

●

●

●

●

●

●

●

●

●

●

●

Cl-50×71

●

●

●

●

●

●

●

●

●

●

●

●

CI-63×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●
