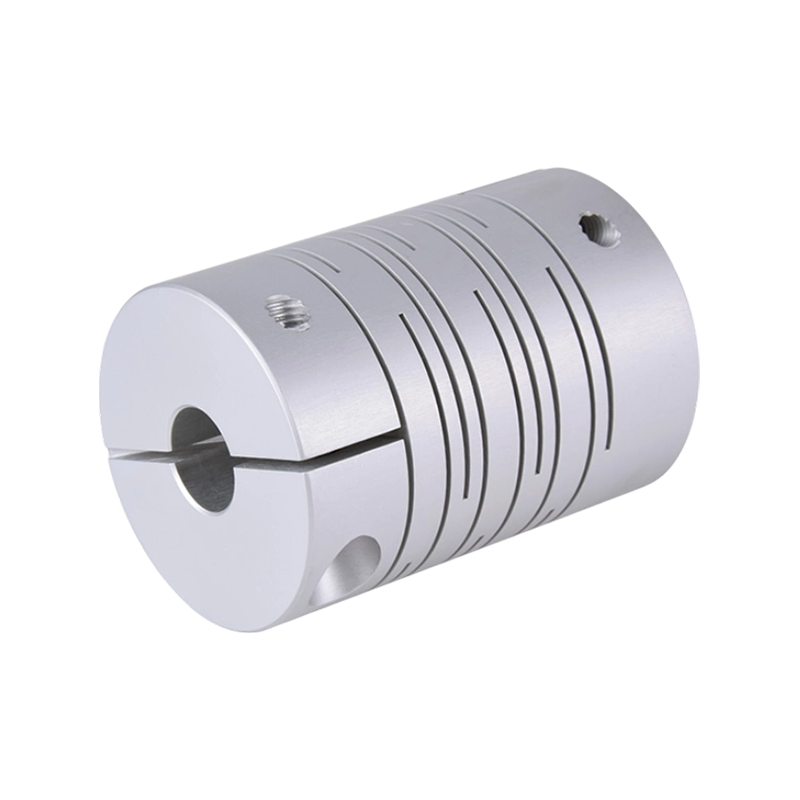

CIC平行线铝合金夹紧系列

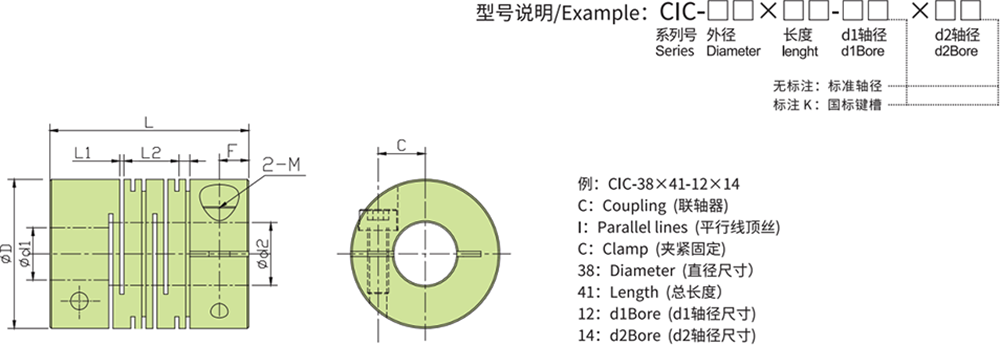

型号

ØD

L

L1

C

L2

F

M

紧固扭矩(N ·M)

沟槽数

CIC-16×23

Ø16

23

0.5

5.2

1.4

3.18

2-M2.5×8

1.5

6

CIC-19×23

Ø19

23

0.5

6.2

1.5

3.75

2-M2.5×8

1.5

6

CIC-20×26

Ø20

26

0.5

6.2

1.5

3.75

2-M2.5×10

1.5

8

CIC-25×25

Ø25

25

0.6

8.2

1.8

3.98

2-M3×12

3

6

CIC-25×31

Ø25

31

0.6

8.2

1.8

4.45

2-M3×12

3

8

CIC-28.5×38

Ø28.5

38

0.8

9

2.1

5.63

2-M4×14

7

8

CIC-32×32

Ø32

32

0.8

10.5

2.3

4.93

2-M4×16

7

6

CIC-32×41

Ø32

41

0.8

10.5

2.3

6.02

2-M4×16

7

8

CIC-38×41

Ø38

41

0.8

12.5

2.7

5.33

2-M4×16

7

8

CIC-40×50

Ø40

50

0.8

13.6

2.7

7.58

2-M5×20

10

10

CIC-40×56

Ø40

56

0.8

13.6

2.7

7.73

2-M5×20

10

10

CIC-50×50

Ø50

50

0.8

16.5

2.9

7.23

2-M6×25

15

8

CIC-50×71

Ø50

71

0.8

16.5

3.3

8.48

2-M6×25

15

12

CIC-63×90

Ø63

90

0.8

21

4

11.3

4-M8×20

30

12

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

弹性体材质

表面处理

重量(g)

CIC-16×23

1

2

0.1

2

±0.2

9500

84

3.4×10⁻⁷

高强度铝合金

AL6061-T6

氧化处理

9.3

CIC-19×23

1.1

2.2

0.1

2

±0.2

9200

150

8.8×10⁻⁶

12

CIC-20×26

1.2

2.4

0.1

2

±0.2

9100

245

9.1×10⁻⁶

16.5

CIC-25×25

2

4

0.15

2

±0.2

9000

350

2.3×10⁻⁶

26

CIC-25×31

2

4

0.15

2

±0.2

8500

330

2.6×10⁻⁶

29

CIC-28.5×38

3

6

0.15

2

±0.2

8000

500

4.5×10⁻⁶

51

CIC-32×32

4

8

0.15

2

±0.2

7500

870

8.1×10⁻⁵

56

CIC-32×41

4

8

0.15

2

±0.2

7000

850

9.7×10⁻⁵

65

CIC-38×41

6.5

13

0.2

2

±0.2

6500

900

3.0×10⁻⁵

107

CIC-40×50

8

16

0.2

2

±0.2

6000

920

3.5×10⁻⁵

137

CIC-40×56

8

16

0.2

2

±0.2

5800

950

3.3×10⁻⁶

142

CIC-50×50

20

40

0.2

2

±0.2

5500

1350

7.0×10⁻⁵

220

CIC-50×71

25

50

0.2

2

±0.2

5200

1450

9.0×10⁻⁶

320

CIC-63×90

35

70

0.2

2

±0.2

5000

2200

1.2×10⁻⁴

650

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

2.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

  CIC-16×23

●

●

●

●

●

  CIC-19×23

●

●

●

●

●

●

●

  CIC-20×26

●

●

●

●

●

●

●

  CIC-25×25

●

●

●

●

●

●

●

●

●

●

●

●

  CIC-25×31

●

●

●

●

●

●

●

●

●

●

●

●

  CIC-28.5×38

●

●

●

●

●

●

●

●

●

●

●

  CIC-32×32

●

●

●

●

●

●

●

●

●

  CIC-32×41

●

●

●

●

●

●

●

●

●

  CIC-38×41

●

●

●

●

●

●

●

  CIC-40×50

●

●

●

●

●

●

●

●

●

●

●

  CIC-40×56

●

●

●

●

●

●

●

●

●

●

●

  CIC-50×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

  CIC-50×71

●

●

●

●

●

●

●

●

●

●

●

●

●

●

  CIC-63×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●
