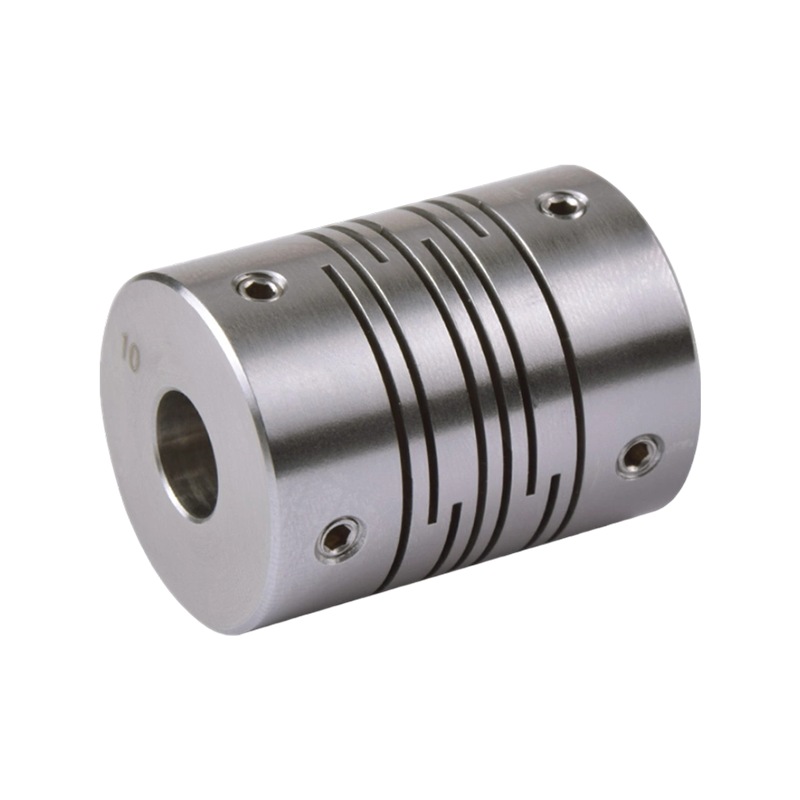

CIG不锈钢平行线顶丝系列

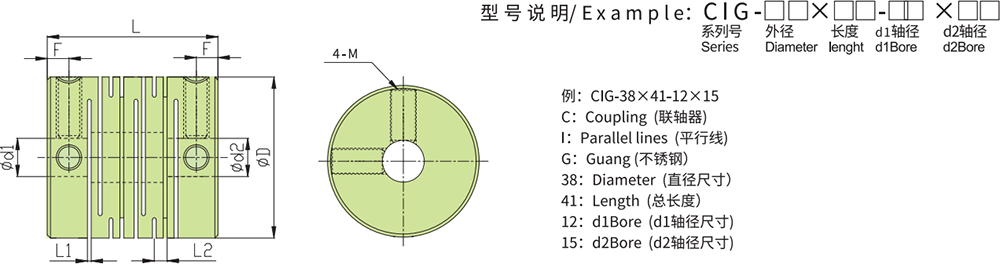

型号

ØD

L

L1

L2

F

M

紧固扭矩(N ·M)

沟槽数

  CIG-16×23

Ø16

23

0.5

1.4

3.88

4-M4×5

0.7

6

  CIG-19×23

Ø19

23

0.5

1.4

3.88

4-M4×5

0.7

6

  CIG-20×26

Ø20

26

0.5

1.4

3.6

4-M4×6

1.7

8

  CIG-25×25

Ø25

25

0.6

1.8

3.6

4-M4×6

1.7

6

  CIG-25×31

Ø25

31

0.6

1.9

4.28

4-M4×6

1.7

8

  CIG-28.5×38

Ø28.5

38

0.8

2.2

5.45

4-M4×8

1.7

8

  CIG-32×32

Ø32

32

0.8

2.3

4.93

4-M5×8

4

6

  CIG-32×41

Ø32

41

0.8

2.3

6.03

4-M5×8

4

8

  CIG-38.1×38.1

Ø38.1

38.1

0.8

2.3

5.3

4-M5×8

4

8

  CIG-38×41

Ø38

41

0.8

2.3

6.03

4-M6×10

7

8

  CIG-40×50

Ø40

50

0.8

2.8

6

4-M6×10

7

10

  CIG-40×56

Ø40

56

0.8

2.8

7.5

4-M6×10

7

10

  CIG-50×50

Ø50

50

0.8

2.9

7.23

4-M8×16

12

8

  CIG-50×71

Ø50

71

0.8

3.3

8.48

4-M8×16

12

12

  CIG-63×90

Ø65

90

0.8

4

11.3

4-M8×20

12

12

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

弹性体材质

表面处理

重量(g)

CIG-16×23

0.9

1.8

0.1

2

±0.2

9500

85

8.4×10⁻⁷

SUS 316

抛光处理

25

CIG-19×23

0.9

1.8

0.1

2

±0.2

7300

240

2.1×10⁻⁶

30

CIG-20×26

1.7

3.4

0.1

2

±0.2

7600

250

2.4×10⁻⁶

38

CIG-25×25

1.8

3.6

0.15

2

±0.2

6100

720

6.1×10⁻⁶

63

CIG-25×31

3.6

7.2

0.15

2

±0.2

6100

330

6.8×10⁻⁶

71

CIG-28.5×38

3.6

7.2

0.15

2

±0.2

5500

450

7.5×10⁻⁶

120

CIG-32×32

5.4

10.8

0.15

2

±0.2

5000

1300

2.1×10⁻⁵

130

CIG-32×41

5.4

10.8

0.15

2

±0.2

5000

850

2.1×10⁻⁵

145

 CIG-38.1×38.1

7.2

14.4

0.15

2

±0.2

3800

850

7.0×10⁻⁵

240

 CIG-38×41

12.6

25.2

0.2

2

±0.2

3800

900

7.7×10⁻⁵

250

 CIG-40×50

15

30

0.2

2

±0.2

3600

950

8.1×10⁻⁵

380

 CIG-40×56

15

30

0.2

2

±0.2

3600

950

8.3×10⁻⁵

390

 CIG-50×50

33

66

0.2

2

±0.2

3200

1350

9.2×10⁻⁵

720

 CIG-50×71

38

76

0.2

2

±0.2

3200

1650

10.7×10⁻⁵

900

 CIG-63×90

50

100

0.2

2

±0.2

3000

2150

13.4×10⁻⁵

1655

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

2.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CIG-16×23

●

●

●

●

●

CIG-19×23

●

●

●

●

●

CIG-20×26

●

●

●

●

●

●

●

CIG-25×25

●

●

●

●

●

●

●

●

●

●

●

●

CIG-25×31

●

●

●

●

●

●

●

●

●

●

●

●

CIG-28.5×38

●

●

●

●

●

●

●

●

●

●

●

CIG-32×32

●

●

●

●

●

●

●

●

●

CIG-32×41

●

●

●

●

●

●

●

●

●

CIG-38.1×38.1

●

●

●

●

●

●

●

●

●

●

CIG-38×41

●

●

●

●

●

●

●

●

●

●

CIG-40×50

●

●

●

●

●

●

●

●

●

●

●

CIG-40×56

●

●

●

●

●

●

●

●

●

●

●

CIG-50×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CIG-50×71

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CIG-63×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●
