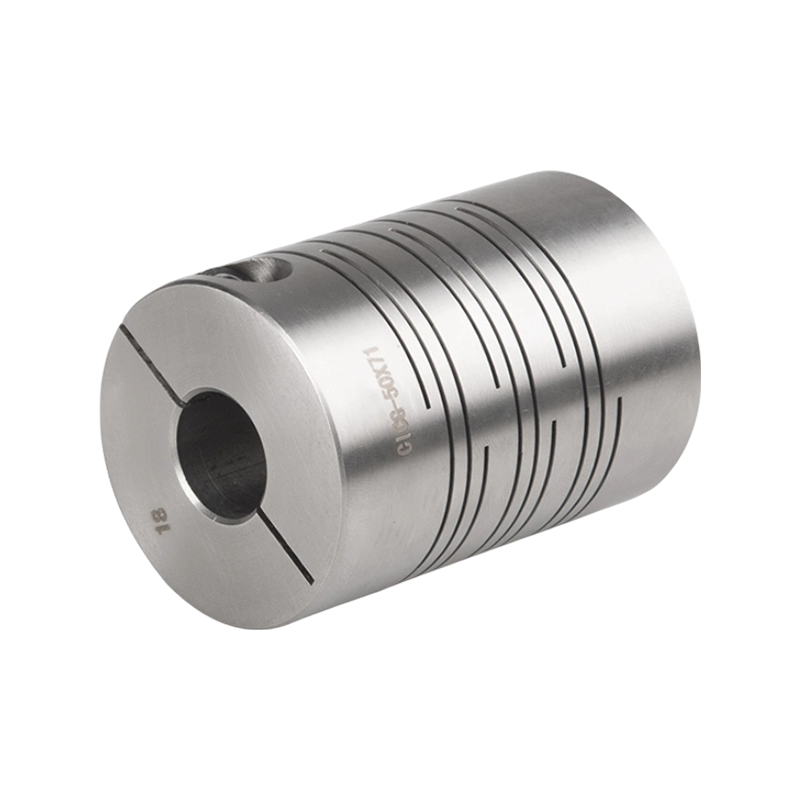

CICG不锈钢平行线夹紧系列

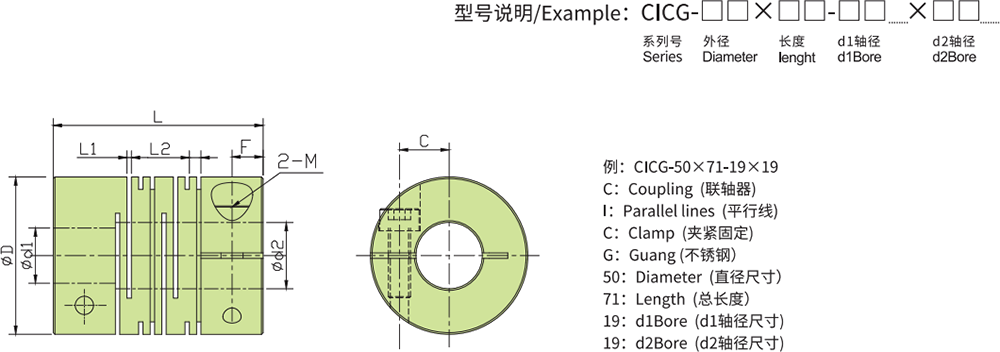

型号

ØD

L

L1

L2

F

C

M

紧固扭矩(N ·M)

沟槽数

CICG-16×21

Ø16

21

0.5

1.2

3.63

5.2

2-M3×8

3

6

CICG-16×23

Ø16

23

0.5

1.4

3.88

5.2

2-M3×8

3

6

CICG-19×23

Ø19

23

0.5

1.4

3.88

6.2

2-M3×8

3

6

CICG-20×26

Ø20

26

0.5

1.4

3.93

6.2

2-M3×10

3

8

CICG-25×25

Ø25

25

0.6

1.8

3.98

8.2

2-M3×10

3

6

CICG-25×31

Ø25

31

0.6

1.9

4.28

8.2

2-M3×10

3

8

CICG-28.5×38

Ø28.5

38

0.8

2.2

5.45

9

2-M4×12

7

8

CICG-32×32

Ø32

32

0.8

2.3

4.93

10.5

2-M4×14

7

6

CICG-32×41

Ø32

41

0.8

2.3

6.02

10.5

2-M4×14

7

8

CICG-38×41

Ø38

41

0.8

2.3

6.02

12.5

2-M5×16

10

88

CICG-40×50

Ø40

50

0.8

2.8

6

13.6

2-M5×10

10

10

CICG-40×56

Ø40

56

0.8

2.8

7.5

13.6

2-M5×16

10

10

CICG-50×50

Ø50

50

0.8

2.9

7.22

16.5

2-M6×25

15

8

CICG-50×71

Ø50

71

0.8

3.3

8.48

16.5

2-M6×25

15

12

CICG-63×90

Ø63

90

0.8

4

11.3

21

2-M8×20

30

12

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

弹性体材质

表面处理

重量(g)

CICG-16×21

0.9

1.8

0.1

2

±0.2

9800

84

8.2×10⁻⁷

SUS 316

抛光处理

  23

CICG-16×23

0.9

1.8

0.1

2

±0.2

9500

84

9.0×10⁻⁷

  23

CICG-19×23

1.7

3.4

0.1

2

±0.2

7400

240

2.3×10⁻⁶

38

CICG-20×26

1.8

3.6

0.1

2

±0.2

7600

245

2.5×10⁻⁶

  42

CICG-25×25

3.6

7.2

0.15

2

±0.2

6100

720

6.3×10⁻⁶

66

CICG-25×31

3.6

7.2

0.15

2

±0.2

6100

330

7.1×10⁻⁶

75

CICG-28.5×38

5.4

10.8

0.15

2

±0.2

5500

500

7.5×10⁻⁶

125

CICG-32×32

7.2

14.4

0.15

2

±0.2

5000

1300

2.2×10⁻⁵

145

CICG-32×41

7.2

14.4

0.15

2

±0.2

4800

850

2.7×10⁻⁵

165

CICG-38×41

12.6

25.2

0.2

2

±0.2

3800

900

6.1×10⁻⁵

260

CICG-40×50

15

30

0.2

2

±0.2

3600

950

7.2×10⁻⁵

400

CICG-40×56

15

30

0.2

2

±0.2

3600

1350

9.4×10⁻⁵

720

CICG-50×50

33

66

0.2

2

±0.2

3200

1650

11×10⁻⁵

900

CICG-50×71

38

76

0.2

2

±0.2

3200

1650

11×10⁻⁵

900

CICG-63×90

50

100

0.2

2

±0.2

3000

2150

13.4×10⁻⁵

  1655

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CICG-16×21

●

●

●

●

●

CICG-16×23

●

●

●

●

●

CICG-19×23

●

●

●

●

●

●

●

CICG-20×26

●

●

●

●

●

●

●

CICG-25×25

●

●

●

●

●

●

●

●

●

●

●

●

CICG-25×31

●

●

●

●

●

●

●

●

●

●

●

●

CICG-28.5×38

●

●

●

●

●

●

●

●

●

●

●

CICG-32×32

●

●

●

●

●

●

●

●

●

CICG-32×41

●

●

●

●

●

●

●

●

●

CICG-38×41

●

●

●

●

●

●

●

CICG-40×50

●

●

●

●

●

●

●

●

●

●

●

CICG-40×56

●

●

●

●

●

●

●

●

●

●

●

CICG-50×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CICG-50×71

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CICG-63×90

●

●

●

●

●

●

●

●

●

●

●

●

●
