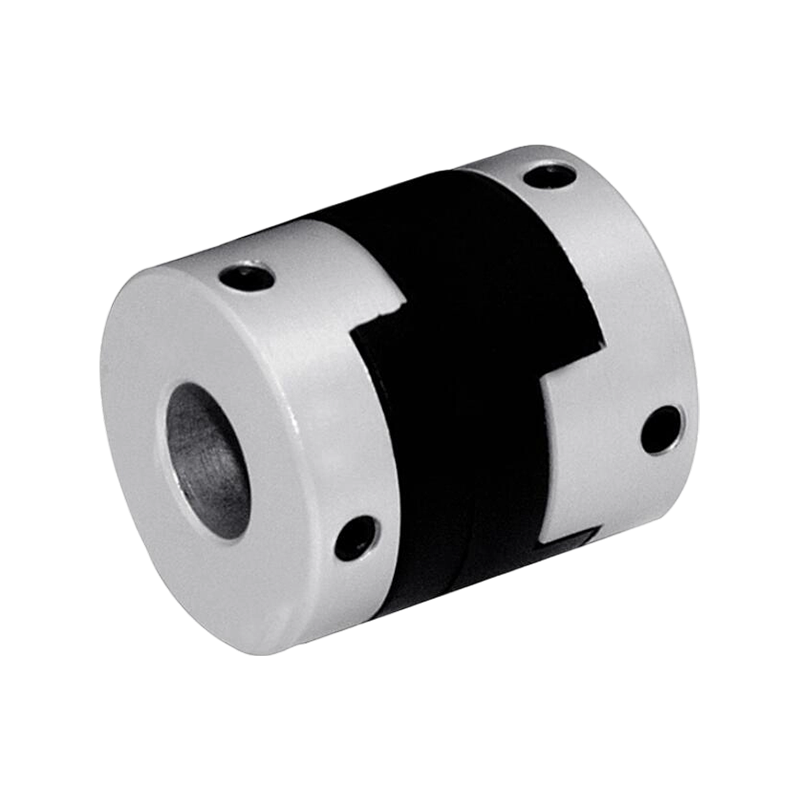

铝合金滑块顶丝系列

型号

ØD

L

Ød3

LF

L1

L2

LP

F

M

紧固扭矩(N ·M)

机米角度

CH-16×18

Ø16

18

Ø7

7.25

3.35

3.9

11.6

3.625

4-M3×5

0.7

180

CH-20×23

Ø20

23

Ø10

9

5

4

13

4.5

4-M4×5

1.7

180

CH-25×28

Ø25

28

Ø12

11.65

5.45

6.2

17

5.825

4-M4×6

1.7

180

CH-32×33

Ø32

33

Ø16

13.8

6.5

7.2

19.8

6.9

4-M5×8

4

180

CH-40×35

Ø40

35

Ø18

15.5

8.4

7.1

18.2

7.75

4-M6×12

7

180

CH-44×46

Ø44

46

Ø24

22.5

14

8.5

18

7

4-M6×12

7

90

CH-50×38

Ø50

38

Ø26

18.5

9

9.5

20

9.25

4-M6×12

7

180

CH-55×58

Ø55

58

Ø29

28.5

19

9.5

20

9.5

4-M8×14

8.4

90

CH-63×47

Ø63

47

Ø35

28

11.5

11.5

24

11.5

4-M8×14

8.4

180

CH-70×57

Ø70

57

Ø37

28

15.5

12.5

26

7.75

4-M8×16

8.4

90

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CH-16×18

0.7

1.4

0.8

3

+0.2

10000

30

3.3×10⁻⁷

高强度铝合金

AL6061-T6

PA66

氧化处理

6

CH-20×23

1.2

2.4

1

3

+0.2

10000

58

1.1×10⁻⁶

15

CH-25×28

  2

4

1.2

3

+0.2

10000

130

3.1×10⁻⁶

25

CH-32×33

4.5

9

1.5

3

+0.2

9000

270

9.6×10⁻⁵

44

CH-40×35

  9

18

1.8

3

+0.2

7500

520

2.3×10⁻⁵

81

CH-44×46

12

24

2

3

+0.2

7200

560

4.0×10⁻⁵

120

CH-50×38

19

38

2

3

+0.2

7000

800

1.8×10⁻⁴

142

CH-55×58

25

50

2

3

+0.2

6700

900

1.9×10⁻⁴

280

CH-63×47

33

66

2

3

+0.2

6300

1200

2.5×10⁻⁴

320

CH-70×57

36

72

2

3

+0.2

6000

4800

3.0×10⁻⁴

430

型号

标准轴径(ØD1、ØD2)mm

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CH-16×18

●

●

●

●

CH-20×23

●

●

●

●

●

●

●

●

●

CH-25×28

●

●

●

●

●

●

●

●

●

CH-32×33

●

●

●

●

●

●

●

●

●

●

CH-40×35

●

●

●

●

●

●

●

●

●

●

●

●

●

CH-44×46

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CH-50×38

●

●

●

●

●

●

●

●

●

●

●

●

●

CH-55×58

●

●

●

●

●

●

●

●

●

●

●

●

●

CH-63×47

●

●

●

●

●

●

●

●

●

●

●

●

●

CH-70×57

●

●

●

●

●

●

●

●

●
