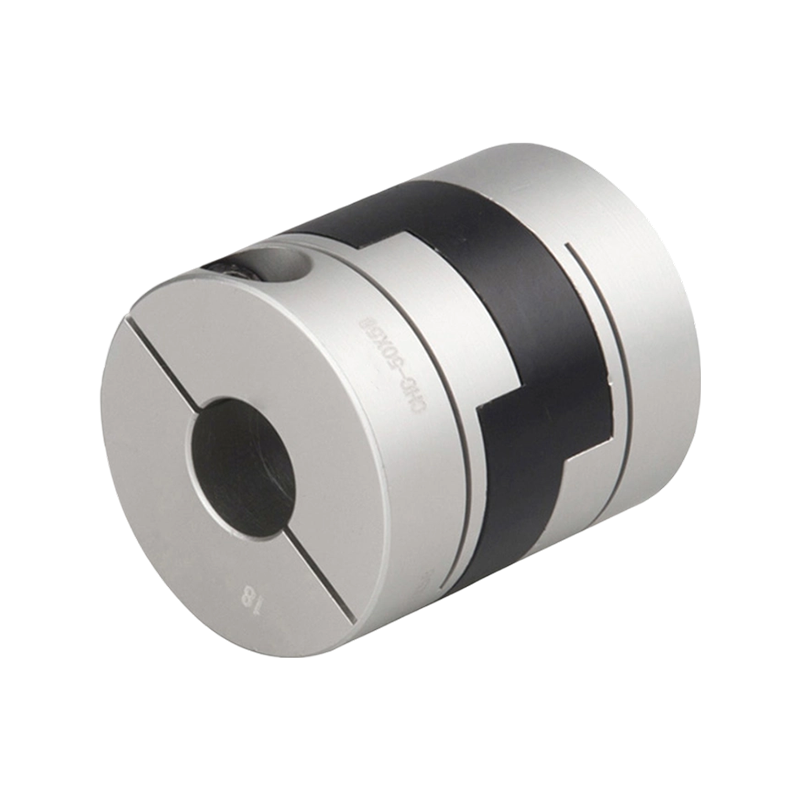

铝合金滑块夹紧系列

型号

ØD

L

Ød3

LF

L1

L2

LP

C

F

M

紧固扭矩(N ·M)

CHC-16×22

Ø16

22

Ø7

10.8

3.3

3.3

7

4.5

3.4

2-M2.5×8

1.5

CHC-16×30

Ø16

30

Ø8

13.2

8.12

3.9

11.3

4.5

3.4

2-M2.5×8

1.5

CHC-20×28

Ø20

28

Ø9.3

13.8

6.38

3.3

7

5.8

4

2-M2.5×10

1.5

CHC-20×33

Ø20

33

Ø10

14

10.22

4

13

5.8

3.5

2-M2.5×10

1.5

CHC-25×28

Ø25

28

Ø12

13.7

6.38

4.7

10

7.8

3.9

2-M3×12

3

CHC-25×39

Ø25

39

Ø12

17.2

12.25

6.2

17

7.8

4

2-M3×12

3

CHC-32×35

Ø32

35

Ø15

17.2

8.24

5.7

12

10

4.75

2-M4×14

7

CHC-32×45

Ø32

45

Ø16

19.8

16.34

7.2

19.8

10

4.8

2-M4×14

7

CHC-34×35

Ø34

35

Ø17

17.2

10.1

5.7

12

11

4.75

2-M4×14

7

CHC-40×50

Ø40

50

Ø19.5

23

18.41

7.1

18.2

14

5.6

2-M5×16

10

CHC-44×46

Ø44

46

Ø23

22.5

10.15

8.5

18

14

6

2-M5×16

10

CHC-50×58

Ø50

58

Ø26

28.5

11.9

9.5

20

16.5

7.5

2-M6×25

15

CHC-55×58

Ø55

58

Ø29

28.5

12.12

9.5

20

18

7.5

2-M6×25

15

CHC-63×71

Ø63

71

Ø35

37

14.2

13.5

24

20.8

9

2-M8×25

30

CHC-70×77

Ø70

77

Ø37

38

14.2

12.5

26

23

9

2-M8×30

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CHC-16×22

1

2

0.8

3

+0.2

10000

30

4.1×10⁻⁷

高强度铝合金

AL6061-T6

PA66

氧化处理

9

CHC-16×30

1

2

0.8

3

+0.2

10000

30

5.9×10⁻⁷

12

CHC-20×28

1.2

1.5

1

3

+0.2

10000

45

1.1×10-⁶

16

CHC-20×33

1.5

3

1.2

3

+0.2

10000

58

1.5×10⁶

19

CHC-25×28

2

4

1.2

3

+0.2

10000

120

4.1×10⁶

32

CHC-25×39

2.5

5

1.5

3

+0.2

10000

130

4.5×10⁶

35

CHC-32×35

4

8

1.5

3

+0.2

  9000

250

1.2×10⁵

47

CHC-32×45

5

10

1.8

3

+0.2

  8000

270

1.5×10-⁵

67

CHC-34×35

6

12

2

3

+0.2

8000

350

1.3×10⁵

高强度铝合金 alloy

PA66

氧化处理

50

CHC-40×50

11

22

2

3

+0.2

7500

520

4.2×10⁵

114

CHC-44×46

13

26

2

3

+0.2

7500

560

4.0×10⁵

135

CHC-50×58

21

42

2

3

+0.2

7000

800

1.1×10⁴

215

CHC-55×58

25

50

2

3

+0.2

6500

1000

2.0×10⁴

350

CHC-63×71

35

70

2

3

+0.2

6300

1200

3.5×10⁴

455

CHC-70×77

50

100

2

3

+0.2

6000

4800

4.0×10⁴

490

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

CHC-16×22

●

●

●

●

●

CHC-16×30

●

●

●

●

●

CHC-20×28

●

●

●

●

●

●

CHC-20×33

●

●

●

●

●

●

CHC-25×28

●

●

●

●

●

●

●

●

CHC-25×39

●

●

●

●

●

●

●

●

CHC-32×35

●

●

●

●

●

●

●

●

CHC-32×45

●

●

●

●

●

●

●

●

型号

标准轴径(ØD1、ØD2)mm

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CHC-34×35

●

●

●

●

●

●

●

●

●

CHC-40×50

●

●

●

●

●

●

●

●

●

●

●

●

●

CHC-44×46

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CHC-50×58

●

●

●

●

●

●

●

●

●

●

CHC-55×58

●

●

●

●

●

●

●

●

●

●

●

CHC-63×71

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CHC-70×77

●

●

●

●

●

●

●

●

●

●

●

●

●

●
