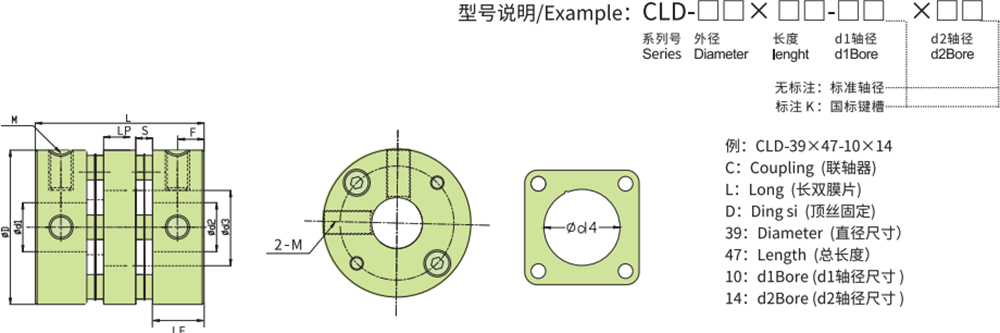

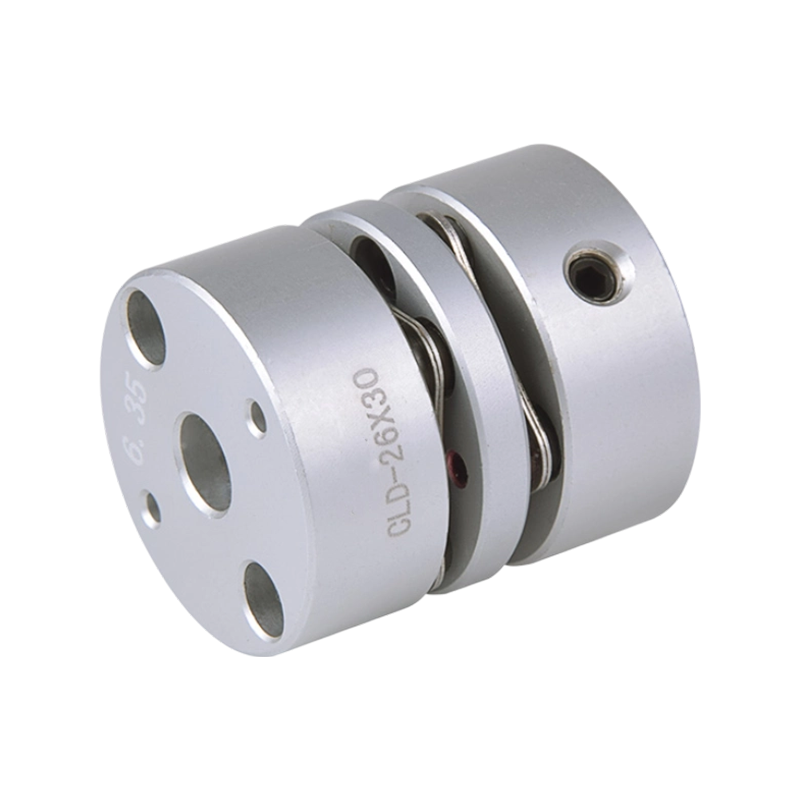

CLD铝合金双膜片顶丝系列

型号

ØD

L

LF

Ød3

Ød4

S

F

M

紧固扭矩(N ·M)

CLD-19×27

Ø19

27.4

9

Ø9

 Ø8.5

2.2

4.5

4-M4×5

0.7

CLD-26×30

Ø26

29.8

9

Ø12

Ø10.5

2.6

4.5

4-M4×6

1.7

CLD-26×35

Ø26

35

11.65

Ø12

Ø10.5

2.7

5.8

4-M4×6

1.7

CLD-32×41

Ø32

41.8

12.25

Ø16

Ø14.5

3.9

6.12

4-M4×8

1.7

CLD-34×41

Ø34

41.8

12.25

Ø16

Ø14.5

3.9

6.12

4-M4×8

1.7

CLD-39×47

Ø39

45.8

13.25

Ø19

Ø17

4.5

6.625

4-M5×12

4

CLD-44×53

Ø44

53.2

16.25

Ø22

Ø20.5

4.8

8.125

4-M6×14

8.4

CLD-50×53

Ø50

53

11.5

Ø25

Ø22.5

5.2

 9

4-M6×14

8.4

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLD-19×27

2

4

0.12

1.5°

±0.2

10000

460

8.0×10⁻⁷

AL6061-T6

高强度铝合金

SUS 304

氧化处理

14.6

CLD-26×30

3.5

7

0.15

1.5°

±0.3

10000

820

2.8×10⁻⁶

29

CLD-26×35

3.5

7

0.15

1.5°

±0.3

10000

860

3.2×10⁻⁶

37

CLD-32×41

8

16

0.17

1.5°

±0.36

10000

1750

1.8×10⁻⁶

60

CLD-34×41

8

16

0.17

1.5°

±0.36

10000

1860

1.9×10⁻⁶

72

CLD-39×47

15

30

0.22

1.5°

±0.45

10000

2850

2.7×10⁻⁵

101

CLD-44×53

18

36

0.22

1.5°

±0.54

10000

3300

4.2×10⁻⁵

190

CLD-50×53

20

40

0.22

1.5°

±0.68

10000

5300

4.7×10⁻⁵

225

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

CLD-19×27

●

●

●

●

●

●

●

●

●

●

CLD-26×30

●

●

●

●

●

●

●

●

●

●

●

CLD-26×35

●

●

●

●

●

●

●

●

●

●

●

CLD-32×41

●

●

●

●

●

●

●

●

●

●

●

●

CLD-34×41

●

●

●

●

●

●

●

●

●

●

●

●

●

CLD-39×47

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLD-44×53

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLD-50×53

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●
