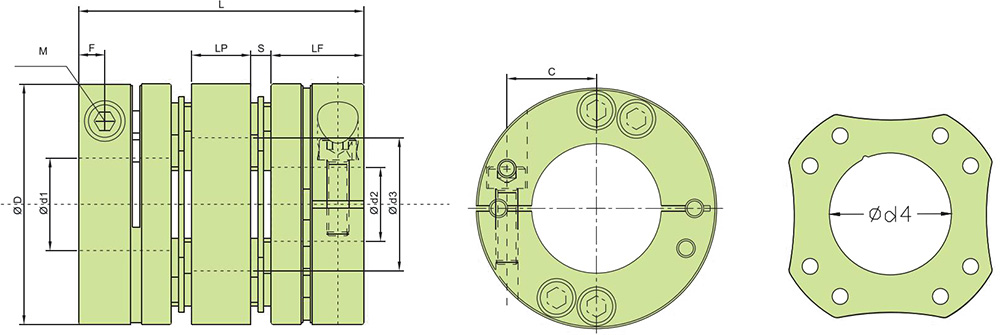

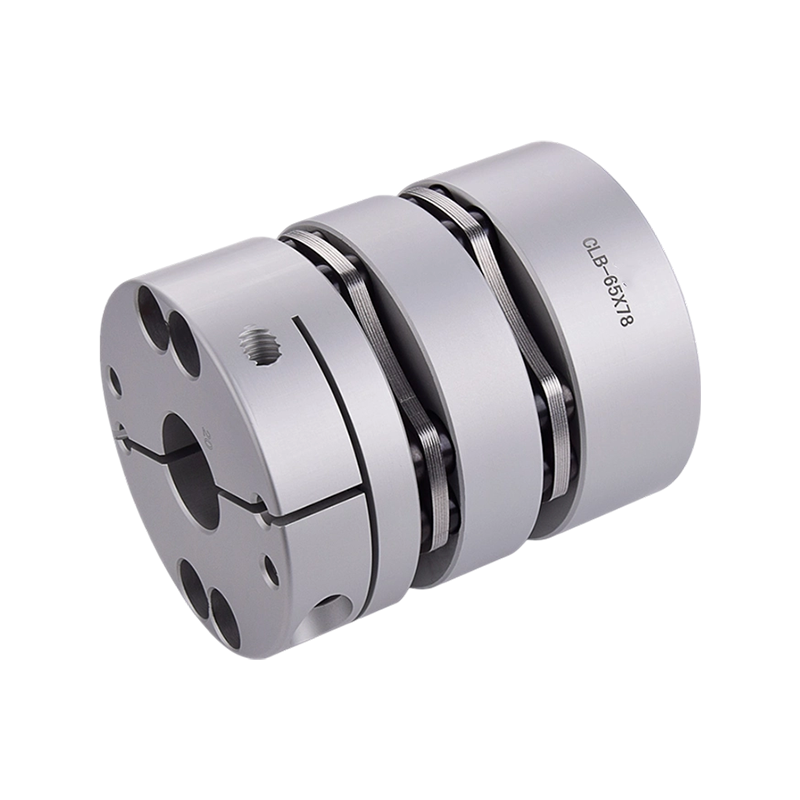

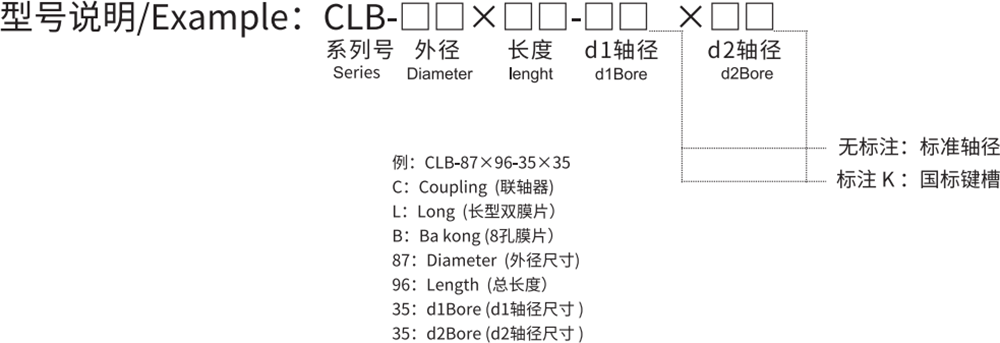

CLB铝合金8孔双膜片系列

型号

ØD

L

LF

LP

Ød3

Ød4

S

F

C

M

紧固扭矩(N ·M)

CLB-56×65

Ø56

64.6

19.75

13.5

Ø25

Ø26

5.8

6.4

19.5

2-M5×25

10

CLB-65×78

Ø65

77.8

24.5

16

Ø31

Ø36

6.4

7.5

22.5

2-M6×30

15

CLB-68×76

Ø68

76.2

23.35

15.7

Ø35

Ø36

6.9

7.7

23.5

2-M6×35

15

CLB-87×96

Ø87

95.8

30

20

Ø46

Ø46

7.9

9.4

30

2-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLB-56×65

32.5

65

0.2

0.6°

±0.6

12000

48000

1.9×10⁻⁴

AL6061-T6

高强度铝合金

SUS 304

氧化处理

1033

CLB-65×78

62

104

0.2

0.6°

±0.6

10000

58000

2.76×10⁻⁴

1695

CLB-68×76

72

144

0.2

0.6°

±0.6

10000

70000

0.36×10⁻³

1794

CLB-87×96

120

240

0.2

0.6°

±0.6

8000

140000

1.1×10⁻³

3812

型号

            标准轴径(ØD1 、ØD2)mm

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

45

48

50

CLB-56×65

●

●

●

●

●

●

●

●

●

●

●

●

CLB-65×78

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLB-68×76

●

●

●

●

●

●

●

●

●

●

●

●

●

CLB-87×96

●

●

●

●

●

●

●

●

●

●

●

●

●

●
