CLBG 45#钢8孔双膜片系列

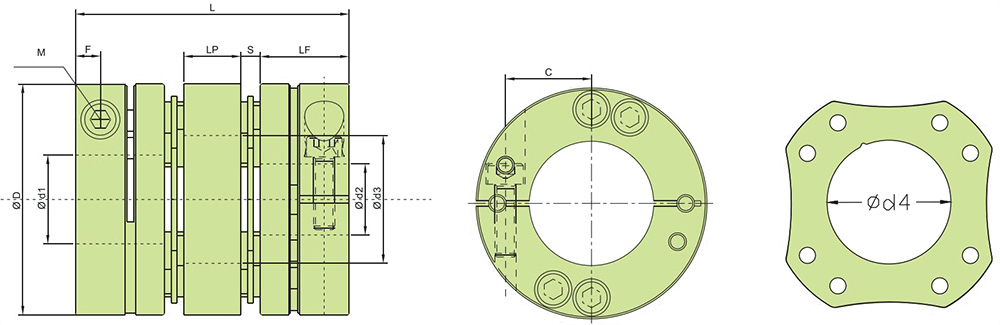

型号

  ØD

L

LF

LP

Ød3

Ød4

S

F

C

M

紧固扭矩(N ·M)

CLBG-56×65

 Ø56

64.6

19.75

13.5

Ø25

Ø26

5.8

6.4

19.5

2-M5×25

10

CLBG-65×78

 Ø65

77.8

24.5

16

Ø31

Ø36

6.4

7.5

22.5

2-M6×30

15

CLBG-68×76

 Ø68

76.2

23.35

15.7

Ø35

Ø36

6.9

7.7

23.5

2-M6×35

15

CLBG-87×96

 Ø87

95.8

30

20

Ø46

Ø46

7.9

9.4

30

2-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLBG-56×65

36

72

0.2

0.6°

±0.6

10000

48000

5.8×10⁻⁴

S45C

SUS 304

发黑

1033

CLBG-65×78

68

136

0.2

0.6°

±0.6

8000

58000

8.29×10⁻⁴

1695

CLBG-68×76

80

160

0.2

0.6°

±0.6

8000

70000

1.1×10⁻³

1794

CLBG-87×96

132

264

0.2

0.6°

±0.6

6000

140000

3.40×10⁻³

3812

型号

标准轴径(ØD1、ØD2)mm

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

45

48

50

CLBG-56×65

●

●

●

●

●

●

●

●

●

●

●

●

CLBG-65×78

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLBG-68×76

●

●

●

●

●

●

●

●

●

●

●

●

●

CLBG-87×96

●

●

●

●

●

●

●

●

●

●

●

●

●

●
