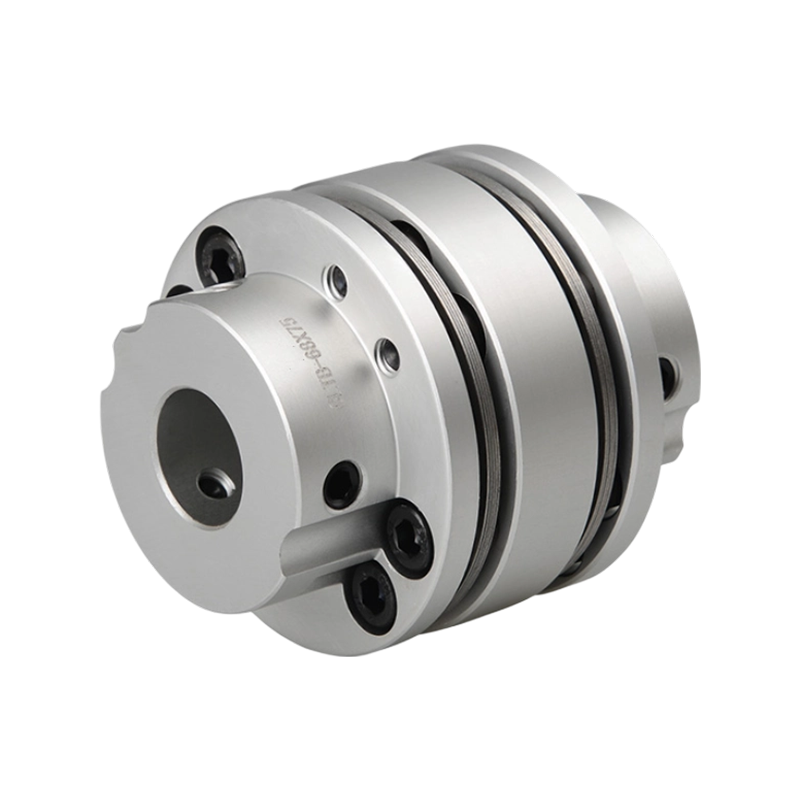

CLTB台阶式双膜片系列

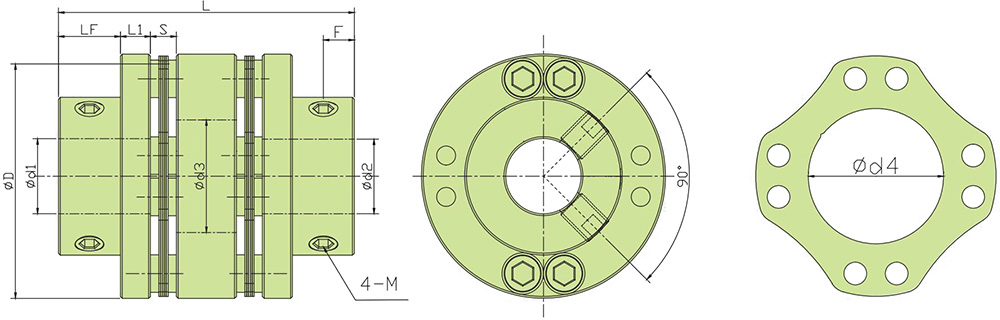

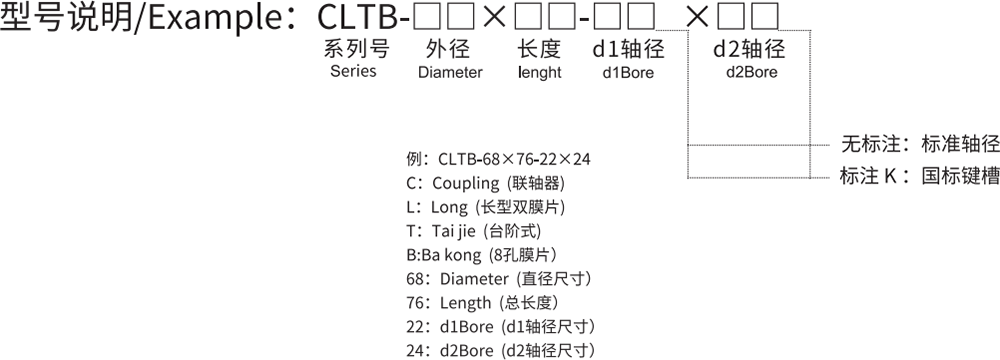

型号

ØD

ØN

L1

L

LF

LP

Ød3

Ød4

S

F

M

紧固扭矩(N ·M)

CLTB-56×65

Ø56

Ø38

5

64.9

19.9

13.5

Ø25

Ø26

5.8

7.4

4-M6×10

8.4

CLTB-65×78

Ø65

Ø42

8

78.5

24.5

15.7

Ø31

Ø36

6.9

8.25

4-M8×12

16

CLTB-68×78

Ø68

Ø46

6

77.5

24

15.7

Ø35

Ø36

6.9

9

4-M8×12

16

CLTB-87×96

Ø87

Ø56

10

95.8

30

20

Ø46

Ø46

7.9

10

4-M8×14

16

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLTB-56×65

35

70

0.3

1.5°

±0.6

10000

48000

8.7×10⁻⁵

AL6061-T6
高强度铝合金

SUS 304

阳极氧化处理

204

CLTB-65×78

62

124

0.3

1.5°

±0.6

8000

58000

2.1×10⁻⁴

355

CLTB-68×78

72

144

0.3

1.5°

±0.6

8000

70000

2.3×10⁻⁴

374

CLTB-87×96

130

260

0.3

1.5°

±0.6

6000

140000

1.1×10⁻³

705

型号

标准轴径(ØD1、ØD2)mm

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CLTB-56×65

●

●

●

●

●

●

●

●

●

●

●

CLTB-65×78

●

●

●

●

●

●

●

●

●

●

●

●

CLTB-68×78

●

●

●

●

●

●

●

●

●

●

CLTB-87×96

●

●

●

●

●

●

●

●

●
