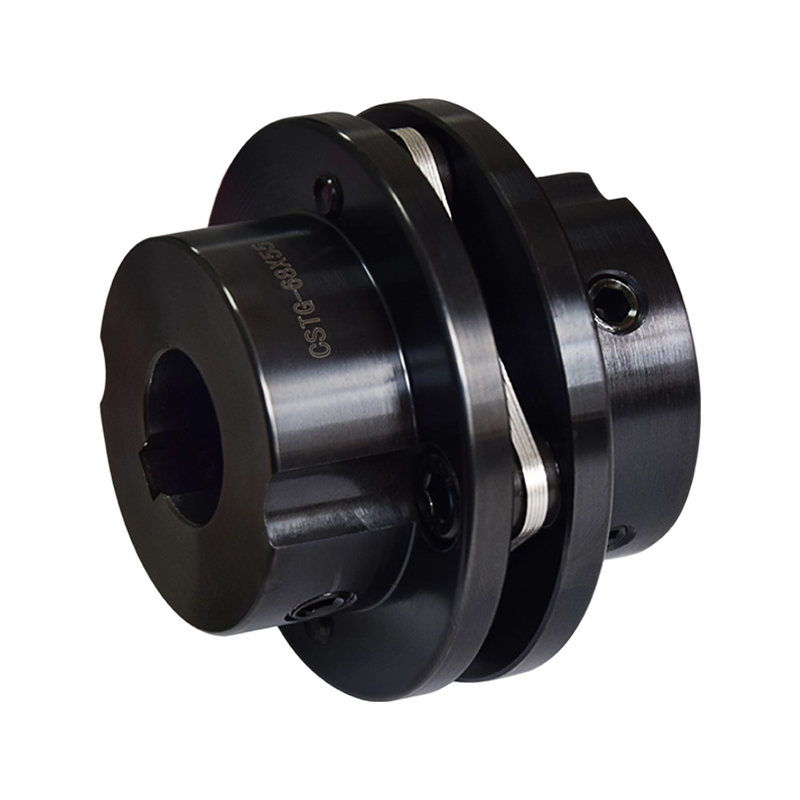

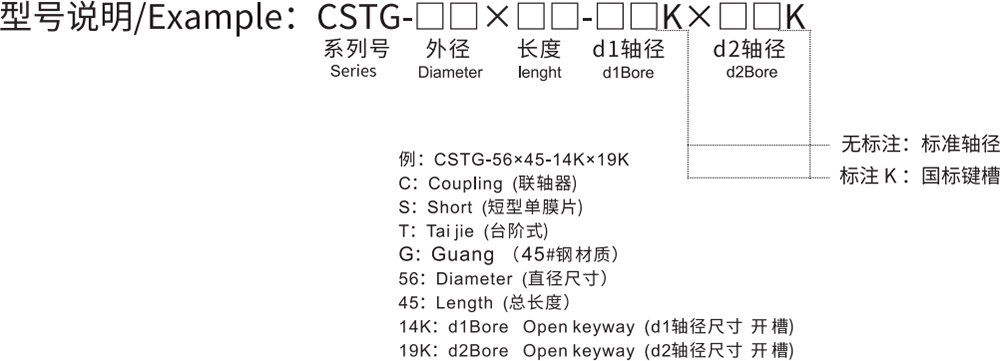

CSTG 45#钢台阶式单膜片顶丝系列

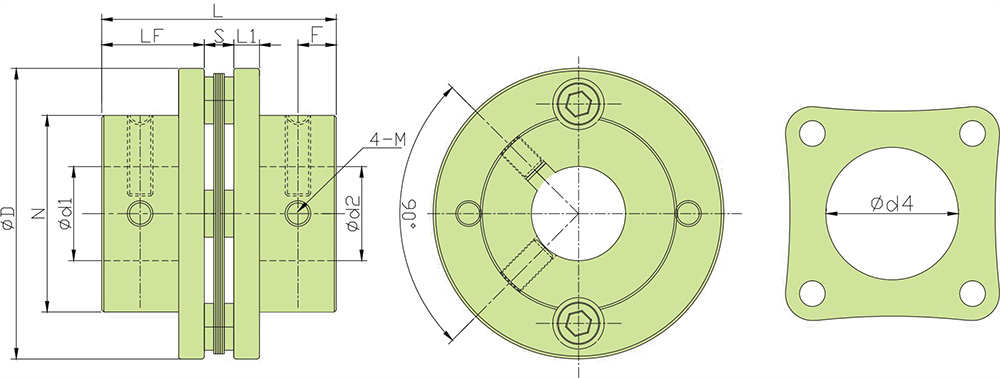

型号

ØD

ON

L1

L

LF

Ød4

S

F

M

紧固扭矩(N ·M)

CSTG-56×46

Ø56

38

5

45.6

19.9

Ø26

5.8

7.45

4-M6×10

8.4

CSTG-68×55

Ø68

46

6

54.9

24

Ø36

6.9

9

4-M8×12

16

CSTG-82×69

Ø82

56

8

68.9

30

Ø41

8.9

11

4-M8×14

16

CSTG-94×69

Ø94

69

10

68.9

30

Ø51

8.9

10

4-M8×16

16

CSTG-104×79

Ø104

69

10

78.9

35

Ø61

8.9

12.5

4-M8×16

16

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CSTG-56×46

35

70

0.2

1°

±0.4

10000

20000

1.5×10⁻⁴

S45C

SUS 304

发黑

420

CSTG-68×55

72

144

0.2

1°

±0.5

8000

35000

3.7×10⁻⁴

700

CSTG-82×69

120

240

0.2

1°

±0.5

6000

54000

5.8×10⁻⁴

1304

CSTG-94×69

190

380

0.2

1°

±0.5

5000

150000

6.9×10⁻⁴

1835

CSTG-104×79

250

500

0.2

1°

±0.5

5000

180000

7.6×10⁻⁴

2250

型号

标准轴径(ØD1、ØD2)mm

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

CSTG-56×46

●

●

●

●

●

●

●

●

●

●

●

●

CSTG-68×55

●

●

●

●

●

●

●

●

●

CSTG-82×69

●

●

●

●

●

●

CSTG-94×69

●

●

●

●

●

●

●

●

●

CSTG-104×79

●

●

●

●

●

●

●

●

●

●
