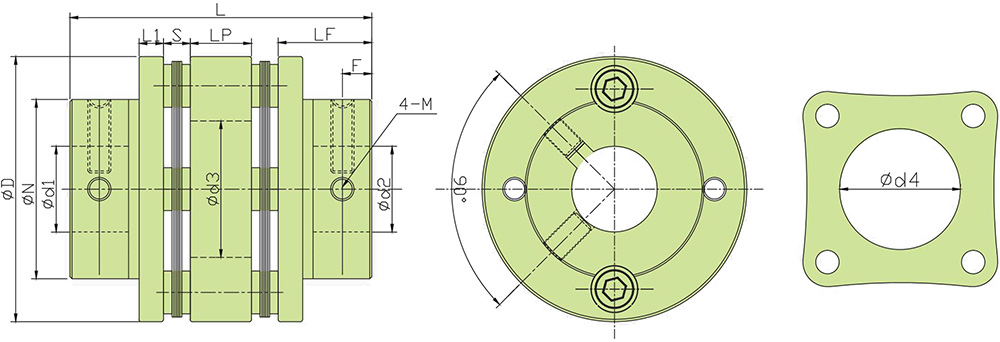

CLTG 45#钢台阶式双膜片顶丝系列

型号

ØD

ON

L1

L

LF

LP

Ød3

Ød4

S

F

M

紧固扭矩(N ·M)

CLTG-56×65

Ø56

38

5

64.9

19.9

13.5

Ø25

Ø26

5.8

7.45

4-M6×10

8.4

CLTG-68×78

Ø68

46

6

77.5

24

15.7

Ø35

Ø36

6.9

9

4-M8×12

16

CLTG-82×99

Ø82

56

8

97.8

30

22

Ø42

Ø41

8.9

11

4-M8×14

16

CLTG-94×100

Ø94

100

10

100

30

22

Ø51

⊗51

8.9

10

4-M8×16

16

CLTG-104×110

Ø104

100

10

110

35

22

Ø61

Ø61

8.9

12.5

4-M8×16

16

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLTG-56×65

35

70

0.3

1.5°

±0.72

10000

20000

1.8×10⁻⁴

S45C

SUS 304

发黑

546

CLTG-68×78

72

144

0.3

1.5°

±0.8

8000

35000

4.5×10⁻⁴

910

CLTG-82×99

120

240

0.3

1.5°

±0.8

6000

54000

7.0×10⁻⁴

1695

CLTG-94×100

190

380

0.3

1.5°

±0.8

5000

150000

8.4×10⁻⁴

2253

CLTG-104×110

250

500

0.3

1.5°

±0.8

5000

180000

9.2×10⁻⁴

3128

型号

标准轴径(ØD1、ØD2)mm

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

CLTG-56×65

●

●

●

●

●

●

●

●

●

●

●

●

CLTG-68×78

●

●

●

●

●

●

●

●

●

CLTG-82×99

●

●

●

●

●

●

CLTG-94×100

●

●

●

●

●

●

●

●

●

CLTG-104×110

●

●

●

●

●

●

●

●

●

●
