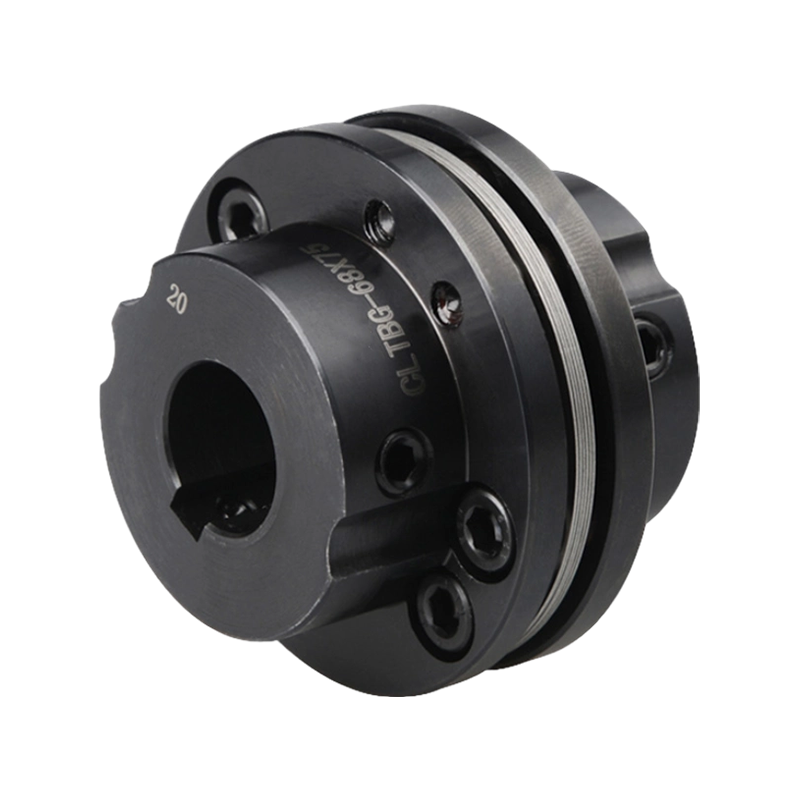

特点：
高精度、专为伺服、步进电机设计
采用8孔膜片，螺丝不易松脱
高刚性，带键槽设计，传递力矩大
无间隙的轴和轴套连接，适用于正反转
膜片采用不锈钢制成，抗疲劳性特好顶丝紧固方式

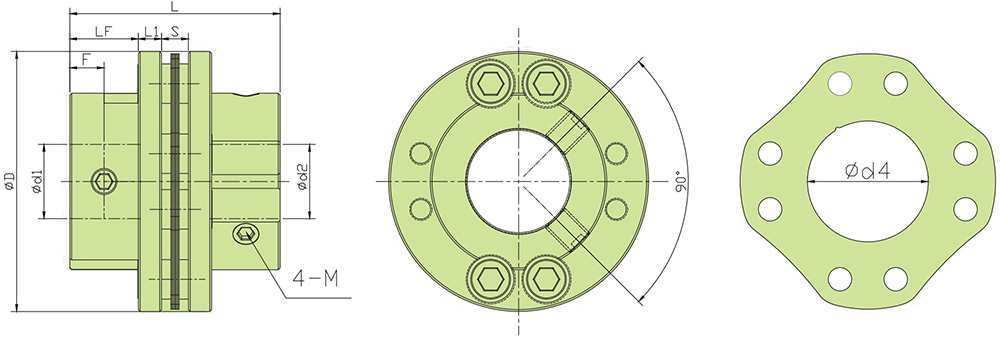

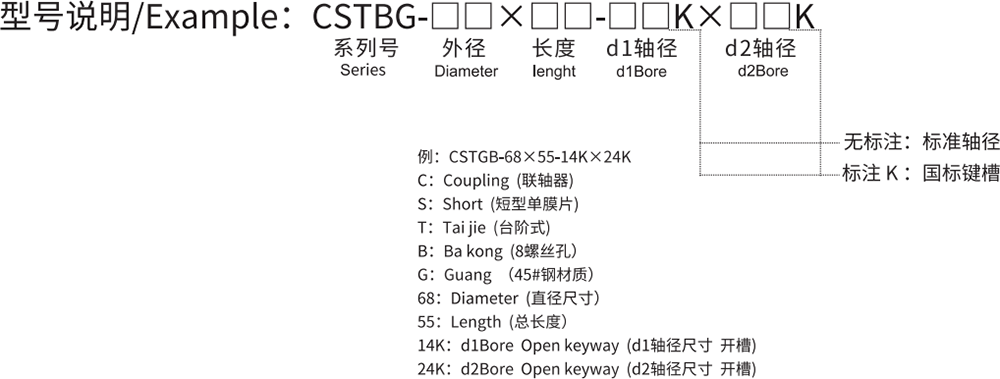

外型尺寸 (单位): mm
|
型号 |
ØD |
ON |
L1 |
L |
LF |
Ød3 |
S |
F |
M |
紧固扭矩(N ·M) |
|
CSTBG-56×45 |
Ø56 |
Ø38 |
5 |
45.3 |
19.75 |
Ø26 |
5.8 |
7.37 |
4-M6×10 |
8.4 |
|
CSTBG-65×56 |
Ø65 |
Ø42 |
8 |
55.9 |
24.5 |
Ø36 |
6.9 |
8.25 |
4-M8×12 |
16 |
|
CSTBG-68×55 |
Ø68 |
Ø46 |
6 |
54.9 |
24 |
Ø36 |
6.9 |
9 |
4-M8×12 |
16 |
|
CSTBG-87×68 |
Ø87 |
Ø56 |
10 |
67.9 |
30 |
Ø46 |
7.9 |
10 |
4-M8×14 |
16 |
技术参数
|
型号 |
额定扭矩(N ·M) |
最大扭矩(N ·M) |
容许径向(mm) |
容许角向(°) |
容许轴向(mm) |
最高转速(rpm) |
静态扭转刚度(N ·Mrad) |
惯性矩(kg ·M²) |
轴套材质 |
弹性体材质 |
表面处理 |
重量(g) |
|
CSTBG-56×45 |
35 |
70 |
0.15 |
1° |
±0.3 |
10000 |
96000 |
3.44×10⁻⁴ |
S45C |
SUS 304 |
发黑 |
693 |
|
CSTBG-65×56 |
62 |
124 |
0.15 |
1° |
±0.3 |
8000 |
120000 |
4.03×10⁻⁴ |
1147 |
|||
|
CSTBG-68×55 |
72 |
144 |
0.15 |
1° |
±0.3 |
8000 |
140000 |
5.04×10⁻⁴ |
1208 |
|||
|
CSTBG-87×68 |
130 |
260 |
0.15 |
1° |
±0.3 |
6000 |
330000 |
0.82×10⁻³ |
2541 |
注：以上技术参数由最大孔径规格测得
标准轴径
|
型号 |
标准轴径(ØD1、ØD2)mm |
|||||||||||||||
|
12 |
12.7 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
22 |
24 |
25 |
28 |
30 |
32 |
35 |
|
|
CSTBG-56×45 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|||||
|
CSTBG-65×56 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
||||
|
CSTBG-68×55 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
||||||
|
CSTBG-87×68 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|||||||
