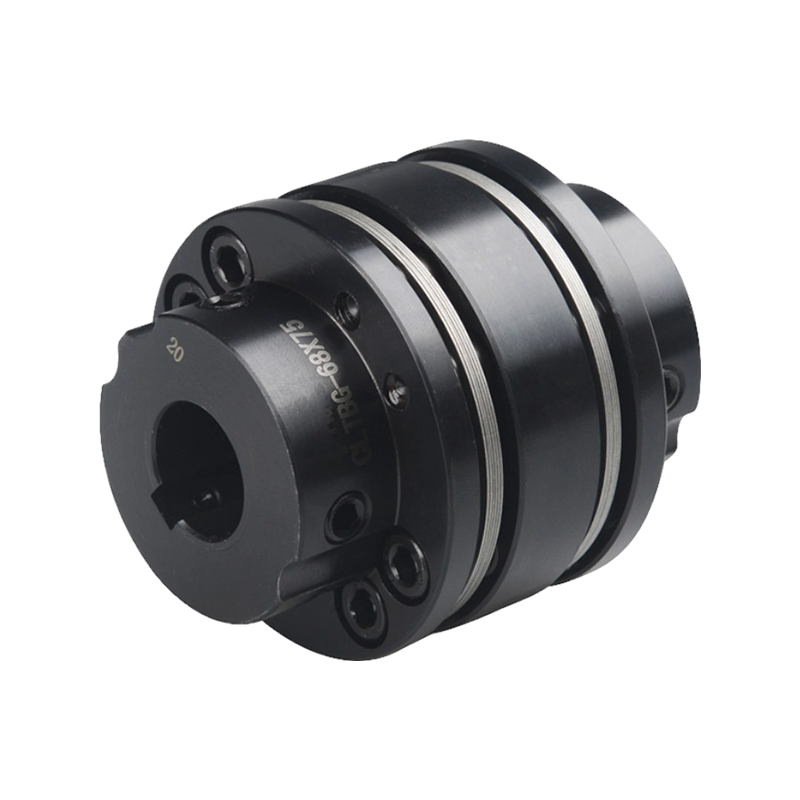

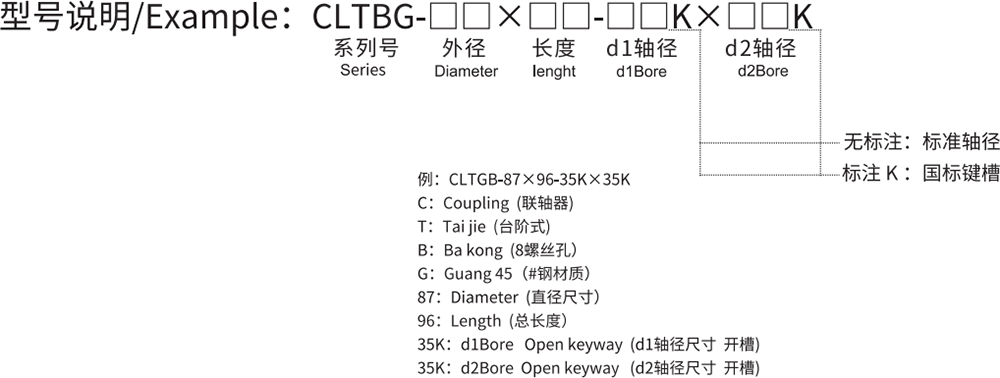

CLTBG 45#钢台阶式8孔双膜片顶丝系列

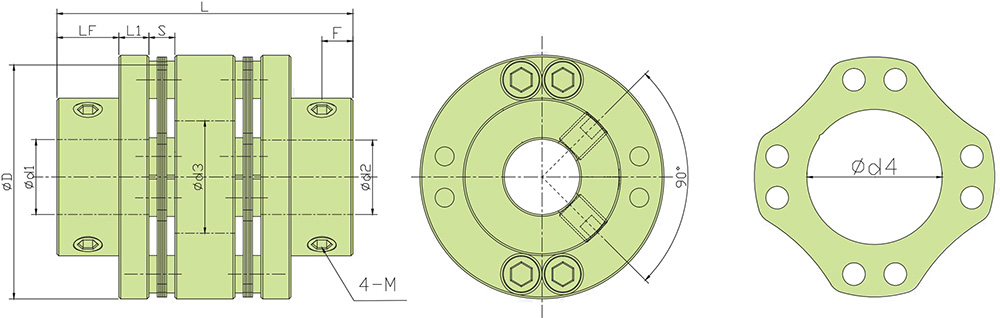

型号

ØD

ØN

L1

L

LF

LP

Ød3

Ød4

S

F

M

紧固扭矩(N ·M)

CLTBG-56×65

Ø56

Ø38

5

64.9

19.9

13.5

Ø25

Ø26

5.8

7.4

4-M6×10

8.4

CLTBG-65×79

Ø65

Ø42

8

78.8

24.5

16

Ø31

Ø36

6.9

8.25

4-M8×12

16

CLTBG-68×78

Ø68

Ø46

6

77.5

24

15.7

Ø35

Ø36

6.9

9

4-M8×12

16

CLTBG-87×96

Ø87

Ø56

10

95.8

30

20

Ø46

Ø46

7.9

10

4-M8×14

16

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLTBG-56×65

35

70

0.2

1.5°

±0.6

10000

48000

4.64×10⁻⁴

S45C

SUS 304

发黑

929

CLTBG-65×79

62

124

0.2

1.5°

±0.6

8000

58000

7.136×10⁻⁴

  1525

CLTBG-68×78

72

144

0.2

1.5°

±0.6

8000

70000

0.88×10⁻³

  1614

CLTBG-87×96

130

260

0.2

1.5°

±0.6

6000

140000

2.72×10⁻³

  3430

型号

           标准轴径(ØD1、ØD2)mm

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

  35

CLTBG-56×65

●

●

●

●

●

●

●

●

●

●

●

CLTBG-65×79

●

●

●

●

●

●

●

●

●

●

●

●

CLTBG-68×78

●

●

●

●

●

●

●

●

●

●

CLTBG-87×96

●

●

●

●

●

●

●

●
