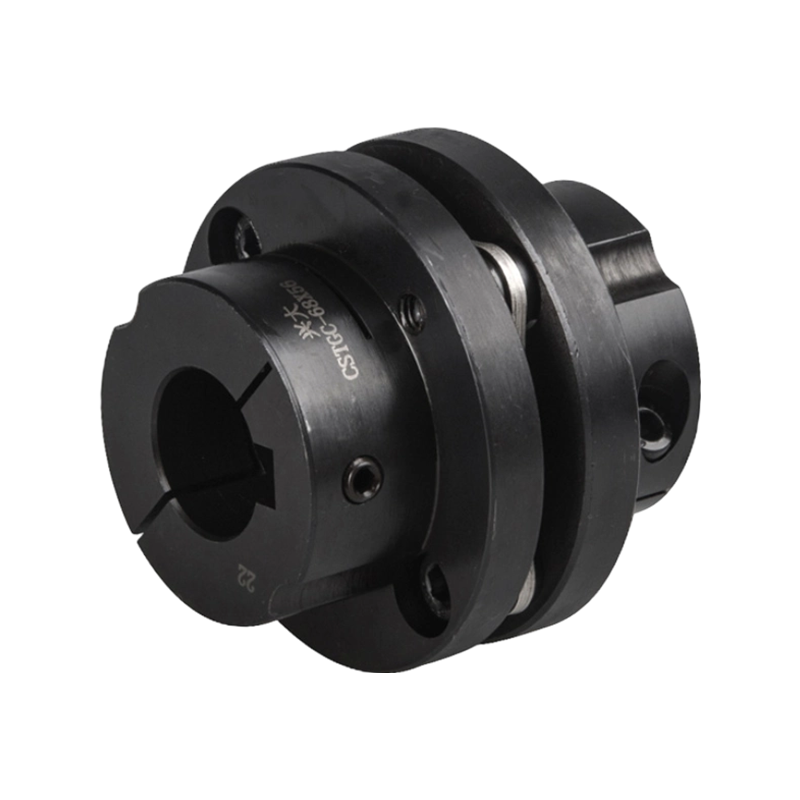

CSTGC 45#钢台阶式单膜片夹紧系列

型号

ØD

ØN

L1

L

LF

Ød4

S

F

C

M

紧固扭矩(N ·M)

CSTGC-56×46

Ø56

38

5

45.6

19.9

Ø26

6.1

6.4

14.6

2-M5×16

10

CSTGC-68×55

Ø68

46

6

54.9

24

Ø36

6.9

7.7

16.5

2-M6×25

15

CSTGC-82×69

Ø82

56

8

68.9

30

Ø41

8.9

9.7

20.5

2-M8×30

30

CSTGC-94×79

Ø94

68

10

79

35

Ø51

8.9

11.25

26

2-M8×20

30

CSTGC-104×79

Ø104

76

10

79

35

Ø61

8.9

11.25

29

2-M8×25

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CSTGC-56×46

35

70

0.2

1°

±0.4

10000

20000

1.5×10⁻⁴

S45C

SUS 304

发黑

420

CSTGC-68×55

72

144

0.2

1°

±0.5

8000

35000

3.7×10⁻⁴

700

CSTGC-82×69

120

240

0.2

1°

±0.5

6000

54000

5.8×10⁻⁴

1304

CSTGC-94×79

190

380

0.2

1°

±0.5

5000

150000

6.9×10⁻⁴

1835

CSTGC-104×79

250

500

0.2

1°

±0.5

5000

180000

7.6×10⁻⁴

2250

型号

标准轴径(ØD1、ØD2)mm

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

CSTGC-56×46

●

●

●

●

●

●

●

●

●

●

CSTGC-68×55

●

●

●

●

●

●

●

●

●

CSTGC-82×69

●

●

●

●

●

●

CSTGC-94×79

●

●

●

●

●

●

●

●

●

CSTGC-104×79

●

●

●

●

●

●

●

●

●

●
