CLTGC 45#钢台阶式双膜片夹紧系列

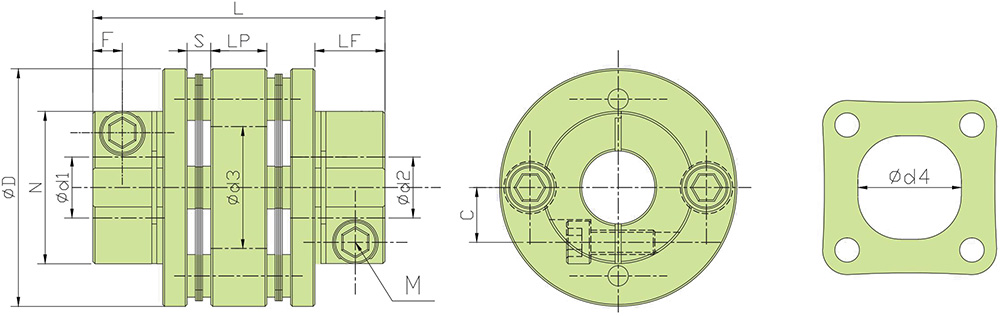

型号

ØD

ØN

L1

L

LF

LP

Ød3

Ød4

S

F

C

M

紧固扭矩(N ·M)

CLTGC-56×65

Ø56

38

5

64.9

19.9

13.5

Ø25

Ø26

5.8

 6.4

14.6

2-M5×16

10

CLTGC-68×78

Ø68

46

6

77.5

24

15.7

Ø35

Ø36

7

 7.7

16.5

2-M6×25

15

CLTGC-82×99

Ø82

56

8

99.8

30

22

Ø41

Ø41

8.7

 9.7

20.5

2-M8×30

30

CLTGC-94×110

Ø94

68

10

110

35

22

Ø51

Ø51

8.9

 11.25

26

2-M8×20

30

CLTGC-104×110

Ø104

72

10

110

35

22

Ø61

Ø61

8.9

 11.25

29

2-M8×25

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLTGC-56×65

35

70

0.3

1.5°

±0.72

10000

20000

1.8×10⁻⁴

S45C

SUS 304

发黑

546

CLTGC-68×78

72

144

0.3

1.5°

±0.8

8000

35000

4.5×10⁻⁴

910

CLTGC-82×99

120

240

0.3

1.5°

±0.8

6000

54000

7.0×10⁻⁴

1695

CLTGC-94×110

190

380

0.3

1.5°

±0.8

5000

150000

8.4×10⁻⁴

2253

CLTGC-104×110

250

500

0.3

1.5°

±0.8

5000

180000

9.2×10⁻⁴

3128

型号

标准轴径(ØD1、ØD2)mm

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

CLTGC-56×65

●

●

●

●

●

●

●

●

●

●

CLTGC-68×78

●

●

●

●

●

●

●

●

●

CLTGC-82×99

●

●

●

●

●

●

CLTGC-94×110

●

●

●

●

●

●

●

●

●

CLTGC-104×110

●

●

●

●

●

●

●

●

●

●
