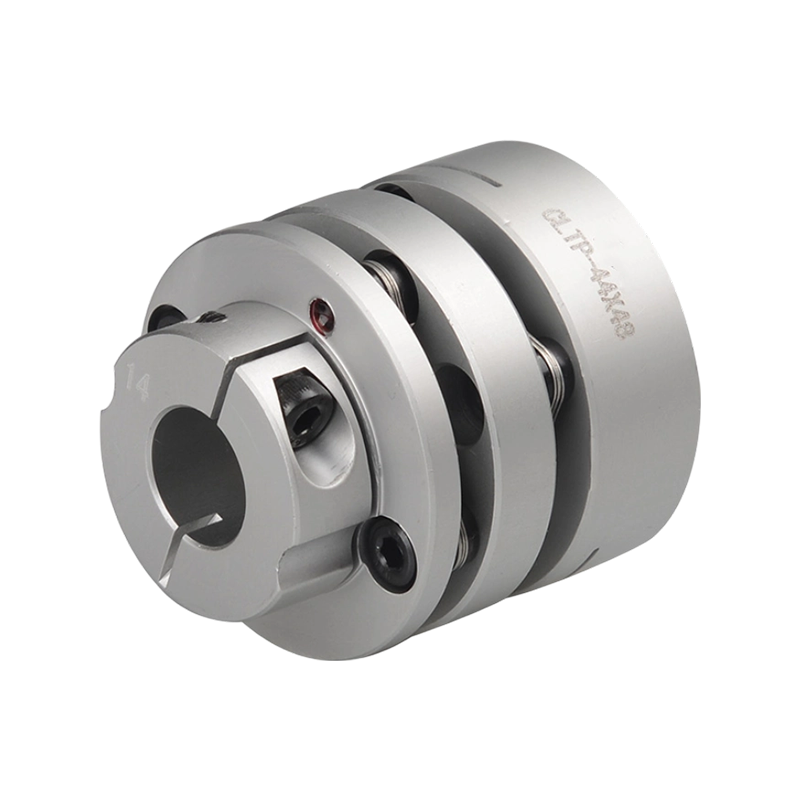

CLTP台阶平头双膜片系列

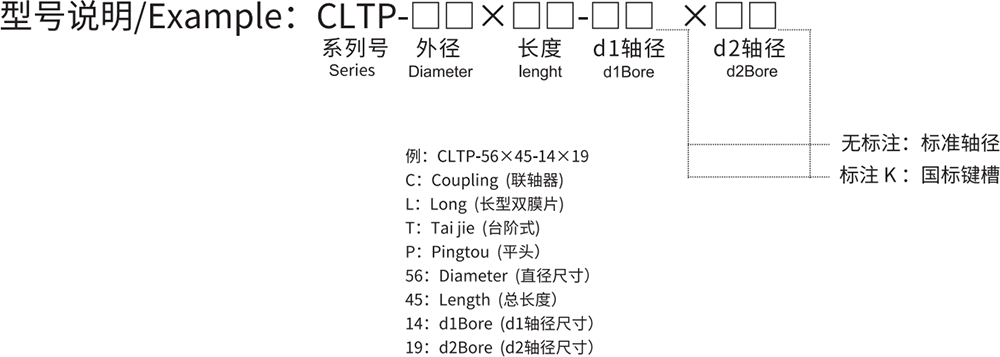

型号

ØD

ØN

L

L1

LF

LP

 Ød3

Ød4

S

F

C1

C2

M

紧固扭矩(N ·M)

CLTP-34×38

Ø34

Ø21.6

38

3

12.25

5.7

 Ø16

Ø14.5

3.9

3.85

7.8

11.25

2-M3×10

3

CLTP-39×48

Ø39

Ø25

48

4

15.5

8.8

 Ø19

Ø17

3.9

4.85

9

13.1

2-M4×12

7

CLTP-44×48

Ø44

Ø29.6

48

4

15.5

8.8

 Ø22

Ø20.5

3.9

4.85

11.3

15.5

2-M4×12

7

CLTP-56×65

Ø56

Ø38

64.6

5

19.75

13.5

 Ø25

Ø26

5.8

6.4

14.6

19.5

2-M5×16

10

CLTP-68×76

Ø68

Ø46

76.2

6

23.35

15.7

 Ø36

Ø36

6.9

7.7

18.5

23.5

2-M6×25

15

CLTP-82×99

Ø82

Ø56

98.8

8

30

22

 Ø42

 Ø41

8.4

9.7

20.5

28

2-M8×30

30

CLTP-94×110

Ø94

Ø68

109.8

10

35

22

 Ø51

 Ø51

8.9

11.25

26

34

2-M8×35

30

CLTP-104×110

Ø104

Ø78

109.8

10

35

22

 Ø61

Ø61

8.9

11.25

30

39

2-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLTP-34×38

5

10

0.17

1.5°

±0.36

10000

1860

1.0×10⁻⁶

AL6061-T6 高强度铝合金

SUS 304

氧化处理

53

CLTP-39×48

9

18

0.22

1.5°

±0.45

10000

2860

2.7×10⁻⁶

97

CLTP-44×48

12

24

0.22

1.5°

±0.54

10000

3300

3.42×10⁻⁵

125

CLTP-56×65

25

50

0.27

1.5°

±0.72

10000

9480

1.45×10⁻⁴

268

CLTP-68×76

60

120

0.31

1.5°

±0.8

9000

19000

1.8×10⁻⁴

473

CLTP-82×99

100

200

0.35

1.5°

±0.8

8000

28450

2.25×10⁻⁴

921

CLTP-94×110

160

320

0.35

1.5°

±0.8

7000

80000

2.52×10⁻⁴

1196

CLTP-104×110

210

420

0.35

1.5°

±0.8

7000

100000

2.8×10⁻⁴

1465

型号

标准轴径(ØD1 、ØD2 )mm

6

6.36

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

CLTP-34×38

●

●

●

●

●

●

●

CLTP-39×48

●

●

●

●

●

●

●

●

CLTP-44×48

●

●

●

●

●

●

●

●

●

●

CLTP-56×65

●

●

●

●

●

●

●

●

●

●

CLTP-68×76

●

●

●

●

●

●

●

●

●

CLTP-82×99

●

●

●

●

●

●

CLTP-94×110

●

●

●

●

●

●

●

●

CLTP-104×110

●

●

●

●

●

●

●

●

●

●

●
