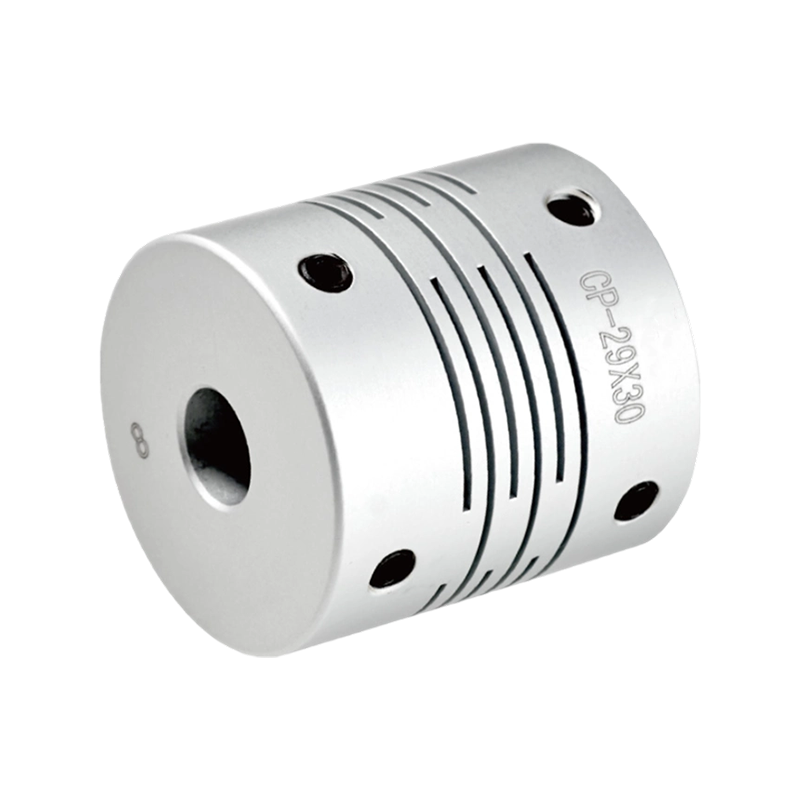

CP平行线铝合金顶丝系列

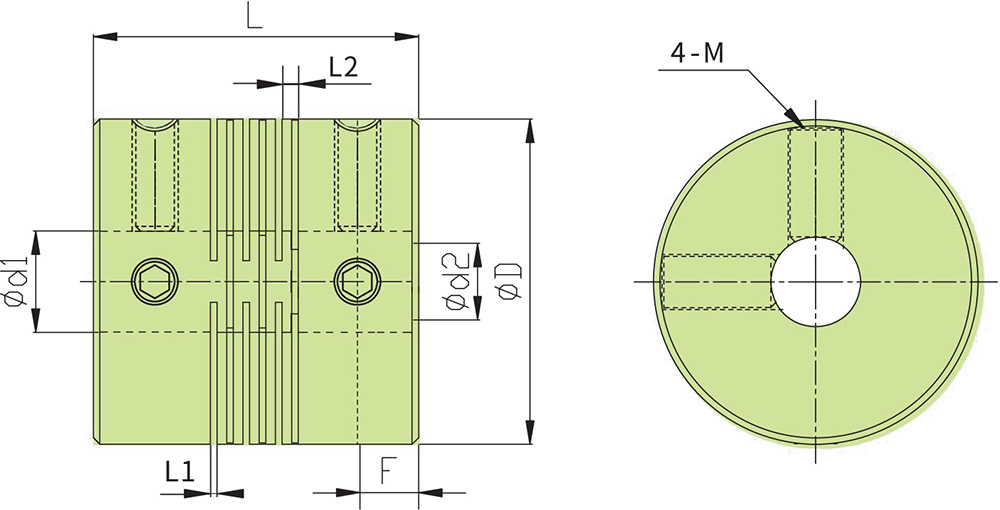

型号

ØD

L

L1

L2

F

M

紧固扭矩(N ·M)

CP-16×17.5

Ø16

17.5

0.5

1

3

4-M3×5

0.7

CP-19×20

Ø19

20

0.5

1.18

3.4

4-M3×6

0.7

CP-24×25

Ø24

25

0.55

1.49

4.25

4-M4×6

1.7

CP-29×30

Ø29

30

0.55

1.81

5.1

4-M4×8

4

CP-34×35

Ø34

35

0.55

2.35

5.68

4-M5×10

4

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

弹性体材质

表面处理

重量(g)

CP-16×17.5

0.5

1

0.05

0.5

±0.1

24000

200

2.8×10⁻⁷

高强度铝合金

AL6061-T6

氧化处理

7

CP-19×20

1

2

0.05

0.5

±0.1

20000

270

6.2×10⁻⁶

10

CP-24×25

1.5

3

0.05

0.5

±0.1

16000

790

2.0×10⁻⁶

22

CP-29×30

2

4

0.05

0.5

±0.1

13000

1400

5.2×10⁻⁶

40

CP-34×35

3

6

0.05

0.5

±0.1

11000

2200

1.1×10⁻⁵

64

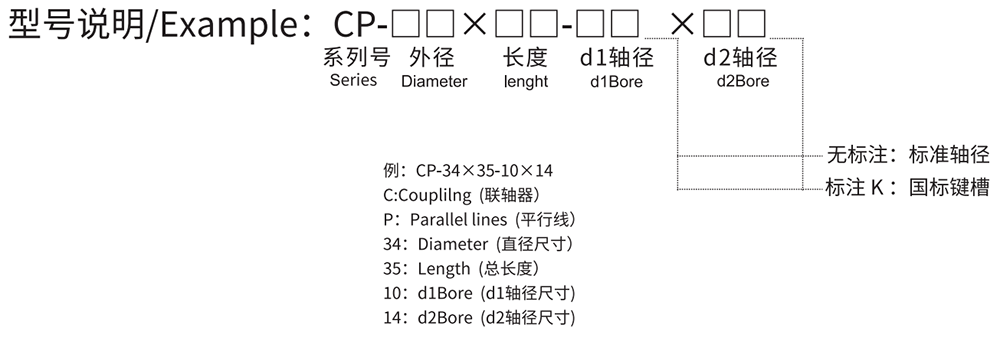

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

CP-16×17.5

●

●

●

●

CP-19×20

●

●

●

●

●

●

●

CP-24×25

●

●

●

●

●

●

●

●

●

CP-29×30

●

●

●

●

●

●

●

●

●

●

CP-34×35

●

●

●

●

●

●

●

●

●

●
