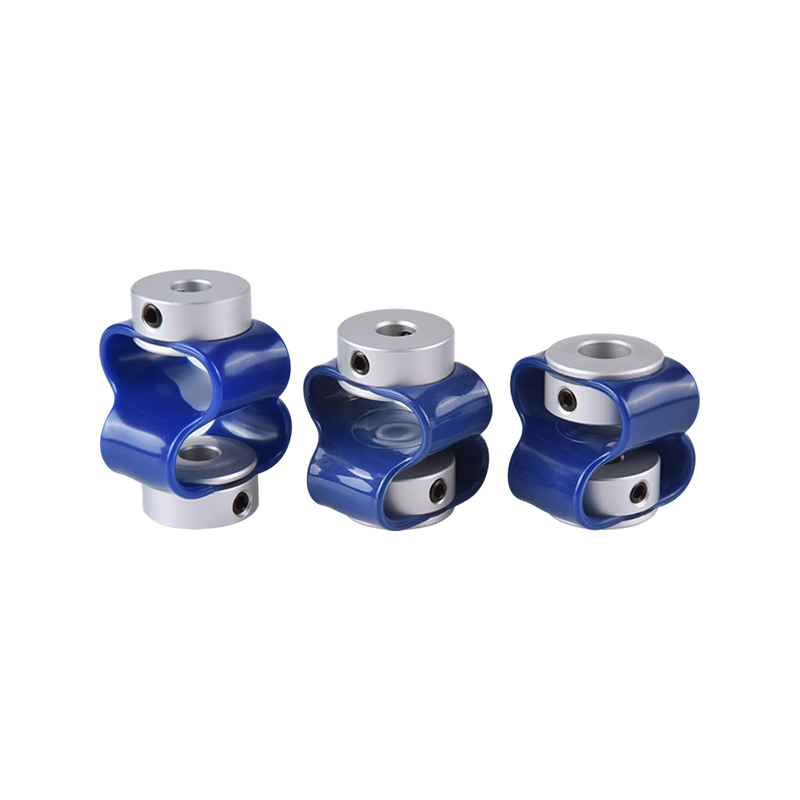

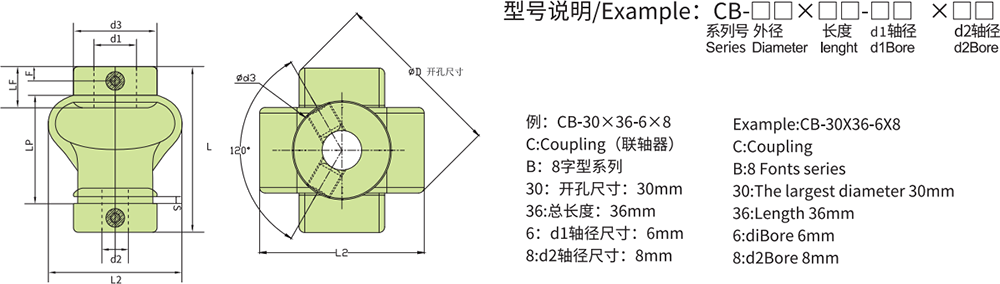

CB 8字型编码器专用系列

型号

d3

L2

ØD

L

LF

LP

S

F

M

紧固扭矩(N ·M)

CB-25×21

16

22

25

21

7.9

19.5

1.7

2.5

4-M3

0.7

CB-25×25

16

22

25

25

7.9

20

1.7

2.5

4-M3

0.7

CB-25×30

16

22

25

30

7.9

20

1.7

2.5

4-M3

0.7

CB-30×26

18

26

30

26

9.2

24

1.8

3.1

4-M4

1.7

CB-30×32

18

26

30

32

9.2

24

1.8

3.1

4-M4

1.7

CB-30×36

18

26

30

36

9.2

24.5

1.8

3.1

4-M4

1.7

CB-46×43

25

39

46

43

12.3

38

2.5

4

4-M4

1.7

CB-46×48

25

39

46

48

12.3

39.5

2.5

4

4-M4

1.7

CB-46×55

25

39

46

55

12.3

39.5

2.5

4

4-M4

1.7

型号

额定扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

组装方式

轴套材质

弹性体材质

表面处理

重量(g)

CB-25×21

0.7

1

3

-2~+2

10000

15

4.2×10⁻⁷

反装

高强度铝合金

AL6061-T6

超韧橡胶

氧化处理

8

CB-25×25

0.7

1

3

-2.5~+2.5

10000

15

4.2×10⁻⁷

正反装

8

CB-25×30

0.7

1

3

-4~+3

10000

15

4.2×10⁻⁷

正装

8

CB-30×26

0.8

1

3

-2~+2

10000

20

5.6×10⁻⁷

反装

13

CB-30×32

0.8

1

3

-2.5~+2.5

10000

20

5.6×10⁻⁷

正反装

13

CB-30×36

0.8

1

3

-5~+3

10000

20

5.6×10⁻⁷

正装

13

CB-46×43

1.0

1

3

-4~+3

10000

25

7×10⁻⁷

反装

34

CB-46×48

1.0

1

3

-5~+3

10000

25

7×10⁻⁷

正反装

34

CB-46×55

1.0

1

3

-8~+4

10000

25

7×10⁻⁷

正装

34

型号

   标准轴径(ØD1、ØD2)mm

4

5

6

6.35

8

10

11

12

12.7

14

15

CB-25×21

●

●

●

●

●

CB-25×25

●

●

●

●

●

CB-25×30

●

●

●

●

●

CB-30×26

●

●

●

●

●

●

CB-30×32

●

●

●

●

●

●

CB-30×36

●

●

●

●

●

●

CB-46×43

●

●

●

●

●

●

●

●

●

CB-46×48

●

●

●

●

●

●

●

●

●

CB-46×55

●

●

●

●

●

●

●

●

●
