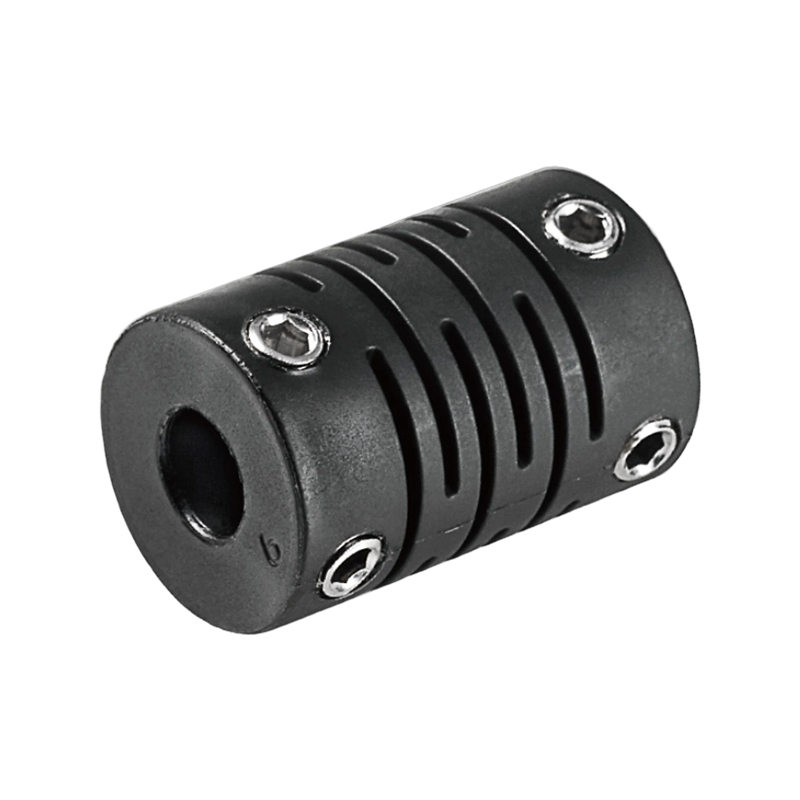

特点:
专为编码器设计
性价比高
整体采用超韧橡胶，柔性好、耐油、耐氧化

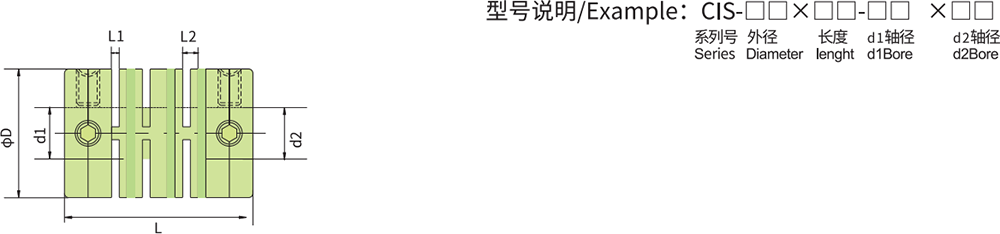

外型尺寸 (单位): mm
|
型号 |
d1, d2, 轴径 |
ØD |
L |
L1 |
L2 |
F |
M |
紧固扭矩(N ·M) |
|
CIS-13×23 |
4 |
Ø13 |
23 |
0.8 |
2.1 |
2.675 |
4-M4×5 |
1.5 |
|
CIS-15×23 |
6 |
Ø15 |
23 |
0.8 |
2.1 |
2.675 |
4-M4×5 |
1.5 |
技术参数
|
型号 |
额定扭矩(N ·M) |
容许径向(mm) |
容许角向(°) |
容许轴向(mm) |
最高转速(rpm) |
静态扭转刚度(N ·Mrad) |
惯性矩(kg ·M²) |
弹性体材质 |
重量(g) |
|
CIS-13×23 |
0.6 |
0.2 |
2.5 |
±0.2 |
6000 |
10 |
0.8×10⁻⁷ |
超韧橡胶 |
2.8 |
|
CIS-15×23 |
0.8 |
0.2 |
2.5 |
±0.2 |
6000 |
12 |
1.0×10⁻⁶ |
4 |
注：以上技术参数由最大孔径规格测得
