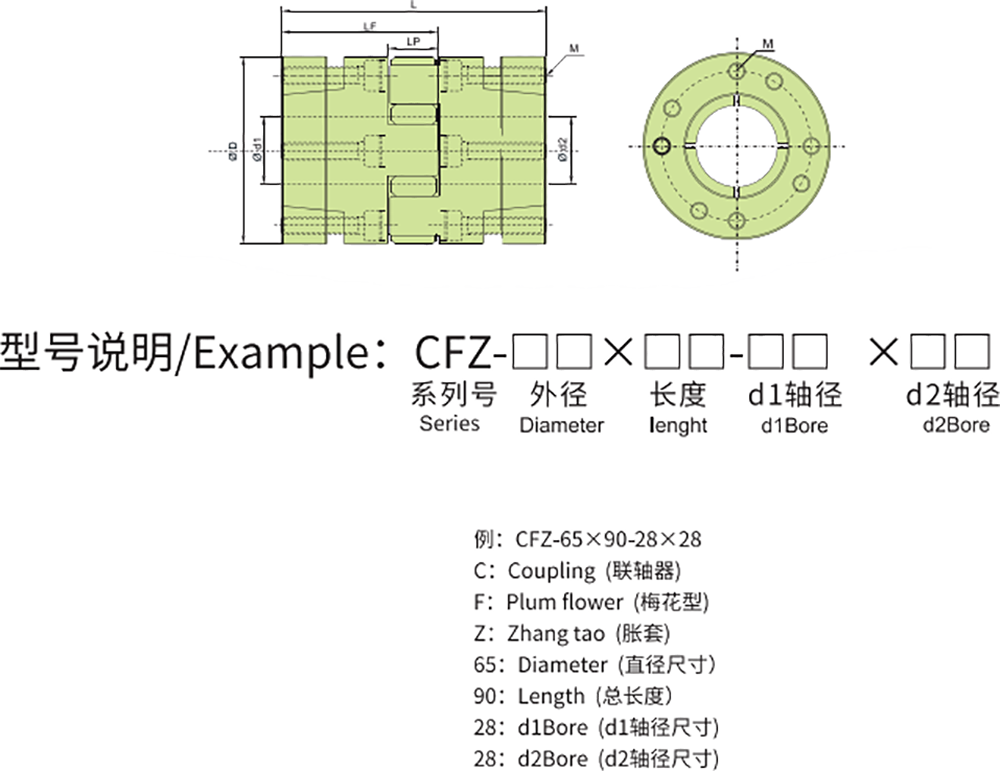

CFZ梅花型胀套系列

型号

ØD

L

LF

LP

M

紧固扭矩(N ·M)

CFZ-55×78

Ø55

78

46.6

16.2

8-M5

10

CFZ-65×90

Ø65

90

53.35

17.7

8-M5

10

CFZ-80×114

Ø80

114

67.6

22.2

8-M6

15

CFZ-95×126

Ø95

126

74.35

24.7

8-M8

30

CFZ-105×140

Ø105

142

81.65

25.3

8-M8

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CFZ-55×78

45

90

0.1

1

 ±0.5

12000

2500

1.6×10⁻³

高强度铝合金

AL6061-T6

德国

氧化处理

668

CFZ-65×90

130

260

0.1

1

 ±0.5

12000

3800

3.8×10⁻³

895

CFZ-80×114

175

350

0.1

1

 ±0.5

12000

4200

1.8×10⁻²

1969

CFZ-95×126

300

600

0.1

1

 ±0.5

12000

5000

2.0×10⁻²

3263

CFZ-105×140

500

1000

0.1

1

 ±0.5

12000

6000

2.5×10⁻²

3800

型号

标准轴径(ØD1、ØD2)mm

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

60

CFZ-55×78

●

●

●

●

●

●

●

●

●

●

●

CFZ-65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFZ-80×114

●

●

●

●

●

●

●

●

●

●

●

CFZ-95×126

●

●

●

●

●

●

●

●

●

●

●

●

CFZ-105×140

●

●

●

●

●

●

●

●

●

●

●

●

●

●
