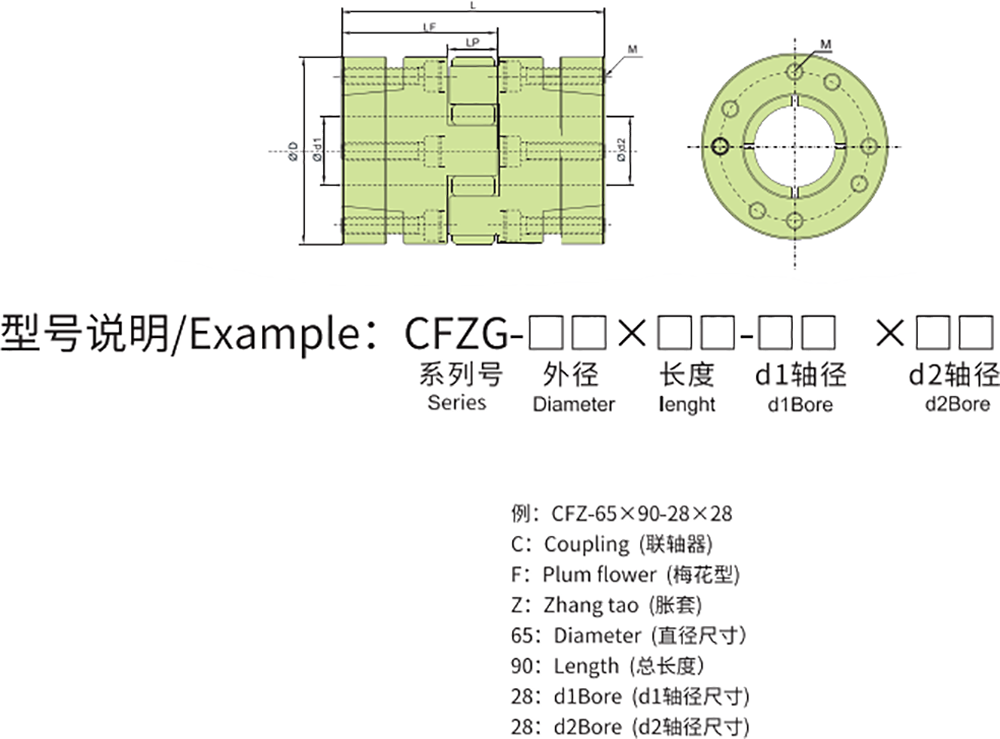

CFZG梅花型胀套系列

型号

ØD

L

LF

LP

M

紧固扭矩(N ·M)

CFZG-55×78

Ø55

80

46.6

16.2

6-M5

8

CFZG-65×90

Ø65

92

53.35

17.7

8-M5

8

CFZG-80×114

Ø80

116

67.6

22.2

8-M6

15

CFZG-95×126

Ø95

128

74.35

24.7

8-M8

30

CFZG-105×140

Ø105

142

81.65

25.3

8-M8

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CFZG-55×78

60

120

0.1

1

±0.5

12000

2500

3.2×10⁻³

S45C

德国

发黑

947

CFZG-65×90

190

3801

0.1

1

±0.5

12000

3800

7.6×10⁻³

1162

CFZG-80×114

220

440

0.1

1

±0.5

12000

4200

3.6×10⁻²

3048

CFZG-95×126

390

780

0.1

1

±0.5

12000

5000

4.0×10⁻²

4336

CFZG-105×140

650

1300

0.1

1

±0.5

12000

6000

5.5×10⁻²

6357

型号

标准轴径(ØD1、ØD2)mm

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

60

CFZG-55×78

●

●

●

●

●

●

●

●

●

●

●

CFZG-65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFZG-80×114

●

●

●

●

●

●

●

●

●

●

●

CFZG-95×126

●

●

●

●

●

●

●

●

●

●

●

●

CFZG-105×140

●

●

●

●

●

●

●

●

●

●

●

●

●

●
