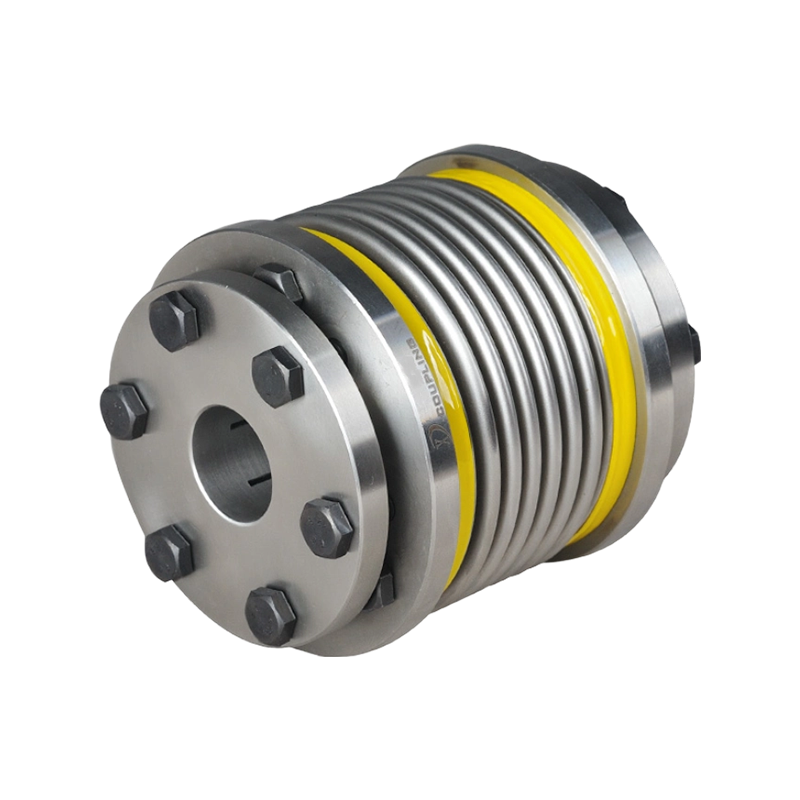

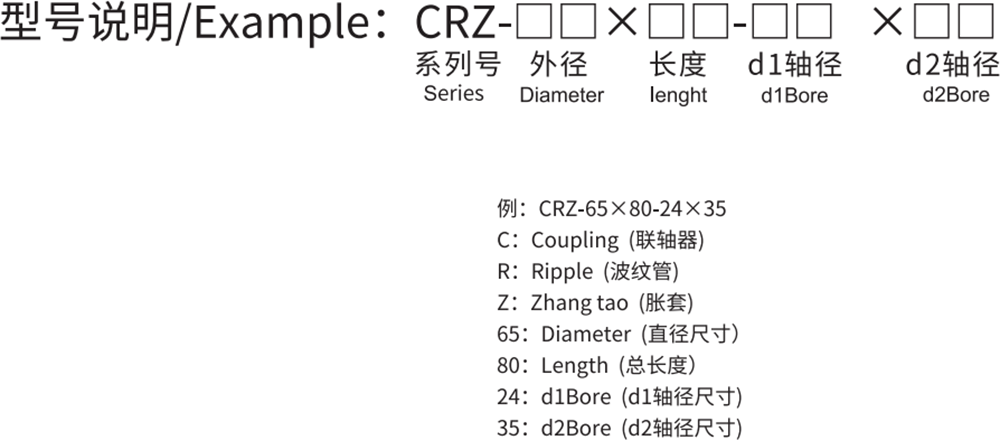

CRZ波纹管胀套系列

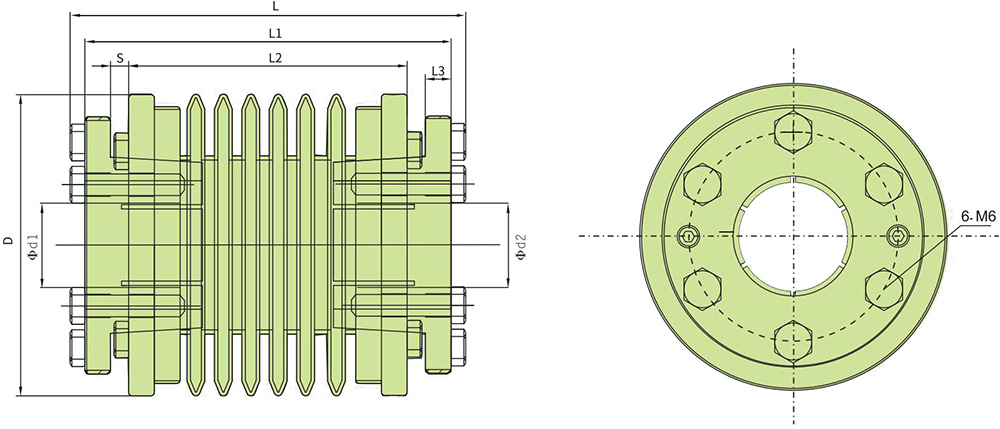

型号

d1, d2, Bore

ØD

L

L1

L2

L3

S

M

紧固扭矩(N ·M)

CRZ-55×68

11,12,12.7,14,15,16,18,19,20,22,24

Ø55

68

61

40

5

6

6-M5×16

10

CRZ-65×80

14,15,16,18,19,20,22,24,25

Ø65

80

73

52

5

6

6-M5×20

10

CRZ-82×92

19,20,22,24,25,28,30,32,35,38,40

Ø82

92

84

59

7

7

6-M6×20

15

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

弹性体材质

表面处理

重量(g)

CRZ-55×68

30

  60

0.2

2

+0.8-2.5

12000

3.5×10⁴

  2.8×10⁻⁴

SUS

抛光处理

390

CRZ-65×80

60

120

0.2

2

+0.8  -2.5

12000

6.8×10⁴

  4.5×10⁻⁴

780

CRZ-82×92

120

240

0.2

2

+0.8 -2.5

12000

1.2×10⁴

  1.1×10⁻³

1200

型号

标准轴径(ØD1、ØD2)mm

12

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

CRZ-55×68

●

●

●

●

●

●

●

●

●

●

CRZ-65×80

●

●

●

●

●

●

●

●

●

●

CRZ-82×92

●

●

●

●

●

●

●

●

●

●

●
