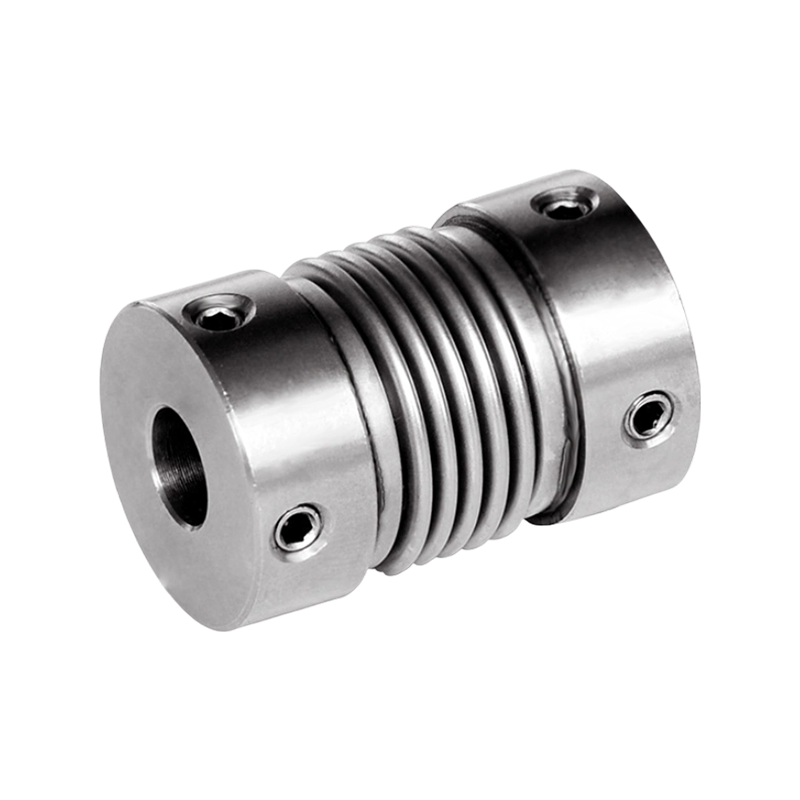

CRG波纹管顶丝系列

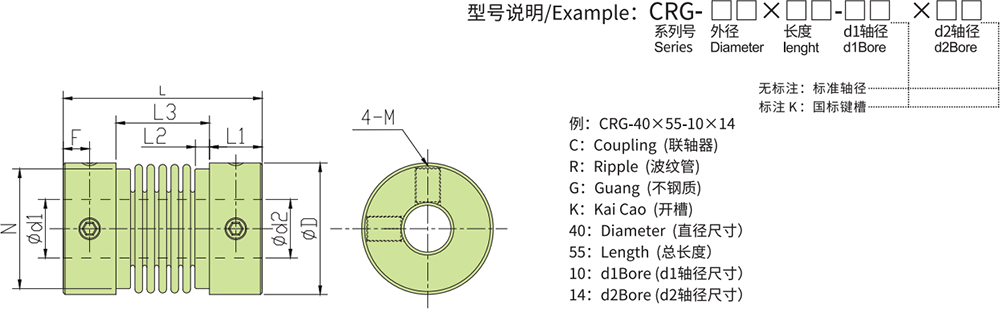

型号

ØD

L

L1

L2

L3

N

F

M

紧固扭矩(N ·M)

CRG-16×27

Ø16

27

7.5

2

12

15

3

4-M4×5

1.7

CRG-20×32

Ø20

32

8

2

17

18

3.75

4-M4×5

1.7

CRG-22.5×34

Ø22.5

34

9

2

16

20

4

4-M4×6

1.7

CRG-25×37

Ø25

37

10.5

3

16

22

5.25

4-M4×6

1.7

CRG-32×42

Ø32

42

12.5

3

17

28

6.25

4-M5×8

4

CRG-40×55

Ø40

55

13

5

29

36

6.5

4-M5×10

4

CRG-55×57

Ø55

57

12.5

4.5

32

50

6.5

4-M6×12

8.4

CRG-65×90

Ø65

90

24

5

42

60

12

4-M8×20

12

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

弹性体材质

表面处理

重量(g)

CRG-16×27

1

2

0.1

2

+0.4 -1.2

16000

150

7.9×10⁻⁷

SUS 316

抛光处理

22

CRG-20×32

1.8

3.6

0.1

2

+0.6 -1.8

13000

220

2.0×10⁻⁶

36

CRG-22.5×34

2

4

0.15

2

+0.6 -1.8

12000

300

6.2×10⁻⁶

54

CRG-25×37

2.5

5

0.15

2

+0.6 -1.8

11000

330

6.7×10⁻⁶

73

CRG-32×42

3

6

0.2

2

+0.8 -2.5

10000

490

2.0×10⁻⁵

128

CRG-40×55

8

16

0.3

2

+0.8 -2.5

8000

530

2.1×10⁻⁵

235

CRG-55×57

15

30

0.3

2

+0.8 -2.5

6000

860

2.8×10⁻⁵

514

CRG-65×90

30

60

0.3

2

+0.8 -2.5

3500

1030

4.5×10⁻⁵

1060

型号

标准轴径(ØD1、ØD2)mm

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

CRG-16×27

●

●

●

●

CRG-20×32

●

●

●

●

●

●

●

●

●

CRG-22.5×34

●

●

●

●

●

●

●

●

CRG-25×37

●

●

●

●

●

●

●

●

●

CRG-32×42

●

●

●

●

●

●

●

●

●

CRG-40×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CRG-55×57

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CRG-65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●
