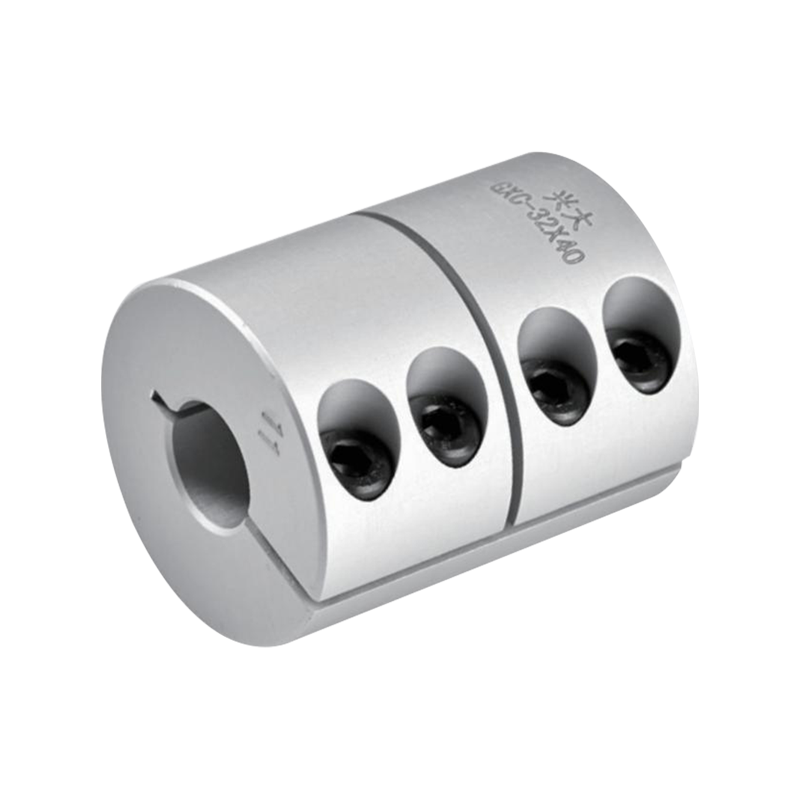

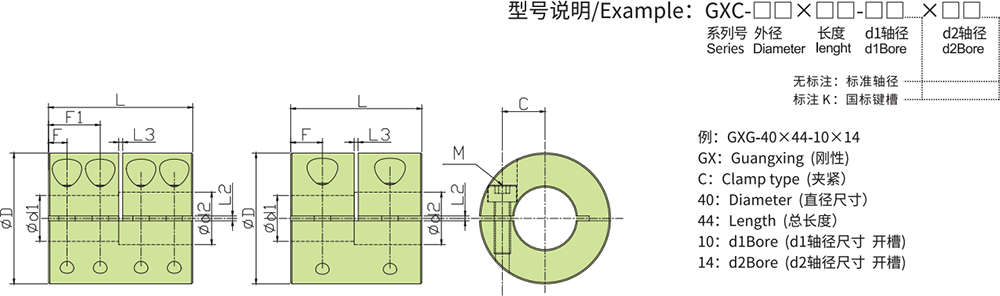

GXC铝合金刚性夹紧系列

型号

ØD

L

L2

L3

L4

C

F

F1

M

紧固扭矩(N ·M)

GXC-16×16

Ø16

16

0.8

0.8

2

5

3.8

一

2-M2.5×8

1.5

GXC-16×22

Ø16

22

0.8

0.8

2

5

5.3

一

2-M3×8

3

GXC-20×20

Ø20

20

0.8

0.8

2

6

4.8

一

2-M3×8

3

GXC-20×24

Ø20

24

0.8

0.8

2

6

5.8

一

2-M3×8

3

GXC-25×25

Ø25

25

1.0

1.0

2

8.58

6

一

2-M3×10

3

GXC-25×36

Ø25

36

1.0

1.0

2

8.58

4.83

12.67

4-M3×10

3

GXC-32×32

Ø32

32

1.2

1.2

3

10

7.75

一

2-M4×14

7

GXC-32×40

Ø32

40

1.2

1.2

3

10

5.25

14.23

4-M4×14

7

GXC-40×44

Ø40

44

1.5

1.5

4

13

5.63

15.77

4-M5×16

10

GXC-50×55

Ø50

55

1.8

1.8

5

16.5

7.08

19.67

4-M6×20

15

GXC-68×54

Ø68

54

2.0

2.0

6

23.5

6.92

19.33

4-M6×35

15

GXC-68×90

Ø68

90

2.0

2.0

6

23.5

12.92

31.33

4-M6×35

15

GXC-82×68

Ø82

68

2.0

2.0

8

27

9.25

24

4-M8×35

30

GXC-82×110

Ø82

110

2.0

2.0

8

27

15.75

38.5

4-M8×35

30

GXC-95×126

Ø95

126

2.0

2.0

9

33

18.33

43.67

4-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

惯性矩(kg ·M²)

轴套材质

表面处理

重量(g)

GXC-16×16

5

10

一

一

一

39000

2.9×10⁻⁷

高强度铝合金

AL6061-T6

氧化处理

9

GXC-16×22

5

10

一

一

一

39000

3.4×10⁻⁷

10

GXC-20×20

10

20

一

一

一

31000

8.6×10⁻⁷

15

GXC-20×24

10

20

一

一

一

31000

9.2×10⁻⁷

18

GXC-25×25

12

24

一

一

一

25000

2.7×10⁻⁴

29

GXC-25×36

12

24

一

一

一

25000

3.4×10⁻⁶

38

GXC-32×32

15

30

一

一

一

19000

7.1×10⁻⁶

61

GXC-32×40

15

30

一

一

一

19000

1.0×10⁻⁵

70

GXC-40×44

19

38

一

一

15000

1.45×10⁻⁵

120

GXC-50×55

45

90

一

一

一

12000

7.0×10⁻⁵

240

GXC-68×54

115

230

一

一

一

10000

9.2×10⁻⁵

368

GXC-68×90

115

230

一

一

一

9500

1.2×10⁻⁴

626

GXC-82×68

155

310

一

一

一

9000

1.1×10⁻⁴

725

GXC-82×110

155

310

一

一

一

8500

2.1×10⁻⁴

1012

GXC-95×126

220

440

一

一

一

7500

4.0×10⁻⁴

1711

型号

标准轴径(ØD1、ØD2)mm

4

5

6

6.35

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

55

60

GXC-16×16

●

●

●

●

●

●

GXC-16×22

●

●

●

●

●

●

GXC-20×20

●

●

●

●

●

●

●

●

●

GXC-20×24

●

●

●

●

●

●

●

●

●

GXC-25×25

●

●

●

●

●

●

●

●

●

GXC-25×36

●

●

●

●

●

●

●

●

●

GXC-32×32

●

●

●

●

●

●

●

●

●

●

●

●

GXC-32×40

●

●

●

●

●

●

●

●

●

●

●

●

GXC-40×44

●

●

●

●

●

●

●

●

●

●

●

●

●

GXC-50×55

●

●

●

●

●

●

●

●

●

●

●

●

●

GXC-68×54

●

●

●

●

●

●

●

●

●

●

●

●

●

GXC-82×68

●

●

●

●

●

●

●

●

●

●

●

●

●

GXC-82×110

●

●

●

●

●

●

●

●

●

●

●

●

●

GXC-95×126

●

●

●

●

●

●

●

●

●

●

●

●

●

●
