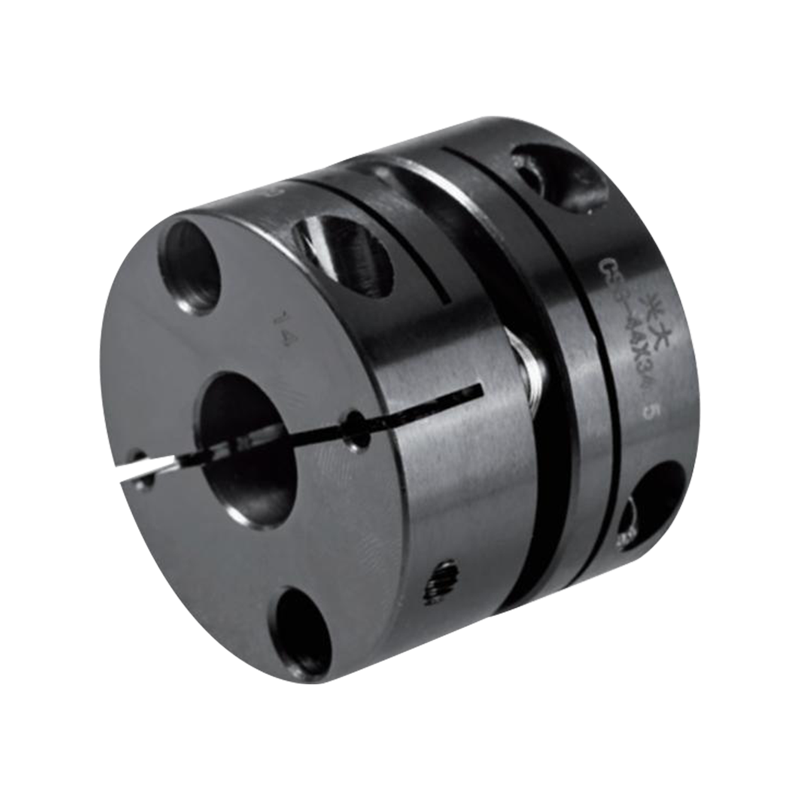

CSG 45#钢单膜片系列

型号

ØD

L

LF

S

Ød4

F

C

M

紧固扭矩(N·M)

CSG-26×26

Ø26

25.9

11.65

2.6

Ø10.5

3.9

8.58

4-M3×12

3

CSG-29×26

Ø29

26

11.65

2.6

Ø14.5

3.9

10

4-M3×12

3

CSG-34×32.5

Ø34

32.4

14.25

3.9

Ø14.5

4.85

11.25

4-M4×14

7

CSG-39×34.5

Ø39

34.9

15.5

3.9

Ø17

5.1

13.1

4-M4×18

7

CSG-44×34.5

Ø44

34.9

15.5

3.9

Ø20.5

5.1

15.5

4-M4×20

7

CSG-46×34.5

Ø46

34.9

15.5

3.9

Ø23

5.1

16.2

4-M4×20

7

CSG-50×41.5

Ø50

41.5

18

5.5

Ø22.5

5.5

17.3

4-M5×16

10

CSG-56×45

Ø56

45.3

19.75

5.8

Ø26

6.4

19.5

4-M5×25

10

CSG-68×54

Ø68

53.6

23.35

6.9

Ø36

7.7

23.5

4-M6×35

15

CSG-82×69

Ø82

68.9

30

8.9

Ø41

9.7

28

4-M8×35

30

CSG-94×79

Ø94

78.9

35

8.9

Ø51

11.75

34

4-M8×35

30

CSG-104×79

Ø104

78.9

35

8.9

Ø61

11.75

39

4-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CSG-26×26

5

10

0.1

1°

±0.2

10000

 1462

3.3×10⁻⁶

S45C

SUS 304

发黑

70

CSG-29×26

6

12

0.1

1°

±0.2

10000

 1700

4.9×10⁻⁶

94

CSG-34×32.5

10

20

0.1

1°

±0.2

10000

 5737

8.5×10⁻⁶

137

CSG-39×34.5

18

36

0.12

1°

±0.2

10000

 5850

3.3×10⁻⁵

202

CSG-44×34.5

22

44

0.12

1°

±0.2

10000

 6750

4.2×10⁻⁵

247

CSG-46×34.5

25

50

0.12

1°

±0.2

10000

 7200

4.8×10⁻⁵

314

CSG-50×41.5

30

60

0.15

1°

±0.3

10000

 8100

5.4×10⁻⁵

448

CSG-56×45

36

72

0.18

1°

±0.4

10000

 16770

1.8×10⁻⁴

542

CSG-68×54

72

144

0.2

1°

±0.5

 9000

 30960

2.25×10⁻⁴

870

CSG-82×69

120

240

0.25

1°

±0.5

 8000

 46440

2.7×10⁻⁴

1722

CSG-94×79

190

380

0.25

1°

±0.5

 7000

 15000

3.0×10⁻⁴

2625

  CSG-104×79

250

500

0.25

1°

±0.5

 7000

 18000

3.5×10⁻⁴

3212

型号

标准轴径(ØD1、ØD2) mm

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

CSG-26×26

●

●

●

●

●

●

●

●

●

●

●

●

CSG-29×26

●

●

●

●

●

●

●

●

●

●

●

CSG-34×32.5

●

●

●

●

●

●

●

●

●

●

●

●

CSG-39×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-44×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-46×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-50×41.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-56×45

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-68×54

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-82×69

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-94×79

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CSG-104×79

●

●

●

●

●

●

●

●

●

●

●

●

●
