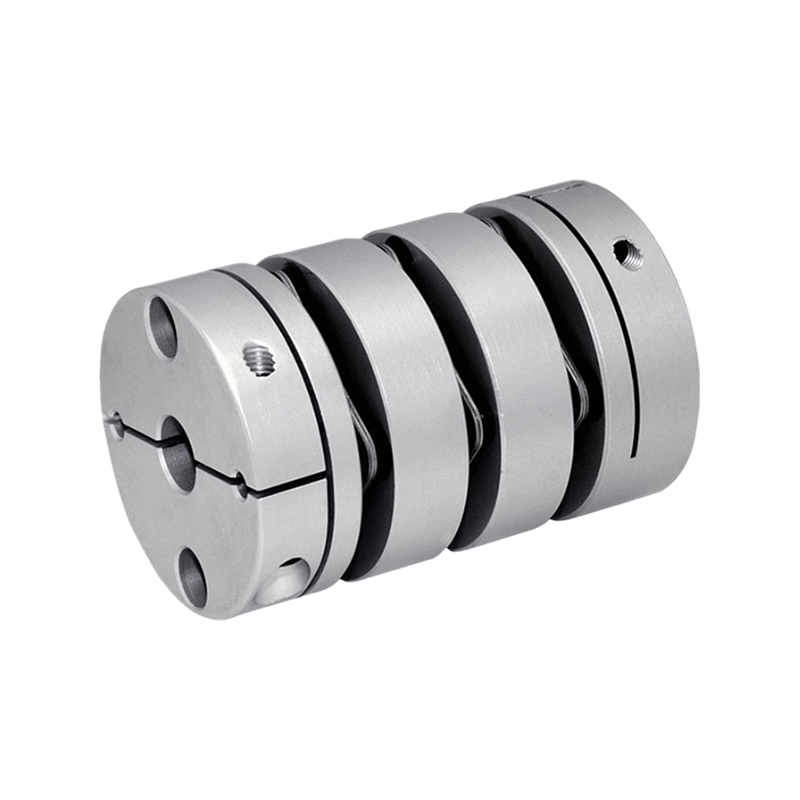

CW铝合金三膜片系列

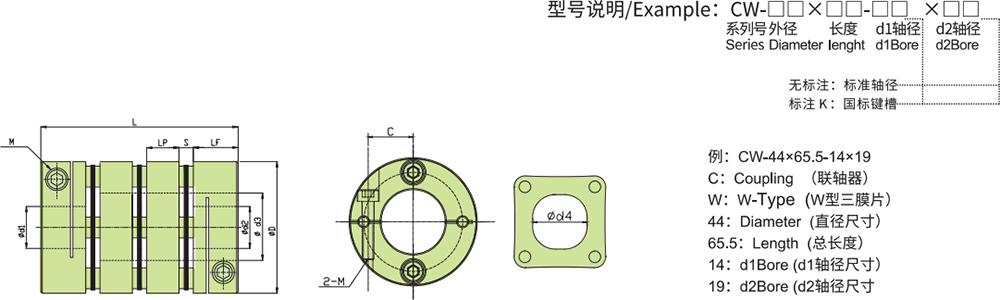

型号

ØD

L

LF

LP

Ød3

Ød4

S

F

C

M

紧固扭矩(N ·M)

CW-19×34

Ø19

34.6

9

5

Ø9

Ø8.5

2.2

3.3

6

2-M2.5×10

1.5

CW-26×44.5

Ø26

44.3

11.65

6.6

Ø12

Ø10.5

2.6

3.9

8.58

2-M3×12

3

CW-34×58

Ø34

58

14.25

8.7

Ø16

Ø14.5

3.9

4.85

11.25

2-M4×14

7

CW-39×65.5

Ø39

65.7

15.5

11.5

Ø19

Ø17

3.9

5

13.1

2-M4×18

7

CW-44×65.5

Ø44

65.7

15.5

11.5

Ø21

Ø20.5

3.9

5

15.5

2-M4×20

7

CW-50×79.5

Ø50

79.5

18

13.5

Ø25

Ø22.5

5.5

5.5

17.3

2-M5×20

10

CW-56×83

Ø56

83

19.75

13.5

Ø25

Ø26

5.5

6.4

19.5

2-M5×25

10

CW-68×97

Ø68

97.3

23.35

15.7

Ø35

Ø36

6.4

7.7

23.5

2-M6×35

15

CW-82×128

Ø82

127.7

30

22

Ø42

Ø41

7.9

9.7

28

2-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CW-19×34

2

4

0.12

2

±0.2

10000

140

1.1×10⁻⁶

高强度铝合金 AL6061-T6

SUS 304

氧化处理

18

CW-26×44.5

3.5

7

0.15

2

±0.33

10000

680

3.6×10⁻⁶

45

CW-34×58

8

16

0.17

2

±0.4

10000

1550

1.3×10⁻⁶

97

CW-39×65.5

15

30

0.22

2

±0.5

10000

2390

3.6×10⁻⁵

153

CW-44×65.5

18

36

0.22

2

±0.6

10000

2700

4.5×10⁻⁵

189

CW-50×79.5

25

50

0.25

2

±0.7

10000

5300

6.5×10⁻⁵

299

CW-56×83

30

60

0.27

2

±0.8

10000

7900

1.9×10⁻⁴

413

CW-68×97

60

120

0.31

2

±0.9

9000

15800

2.4×10⁻⁴

641

CW-82×128

100

200

0.55

2

±0.9

8000

23700

3.0×10⁻⁴

1345

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

CW-19×34

●

●

●

●

●

●

●

●

●

●

CW-26×44.5

●

●

●

●

●

●

●

●

●

●

●

●

CW-34×58

●

●

●

●

●

●

●

●

●

●

●

●

●

CW-39×65.5

●

●

●

●

●

●

●

●

●

●

●

●

●

CW-44×65.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CW-50×79.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CW-56×83

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CW-68×97

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CW-82×128

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●
