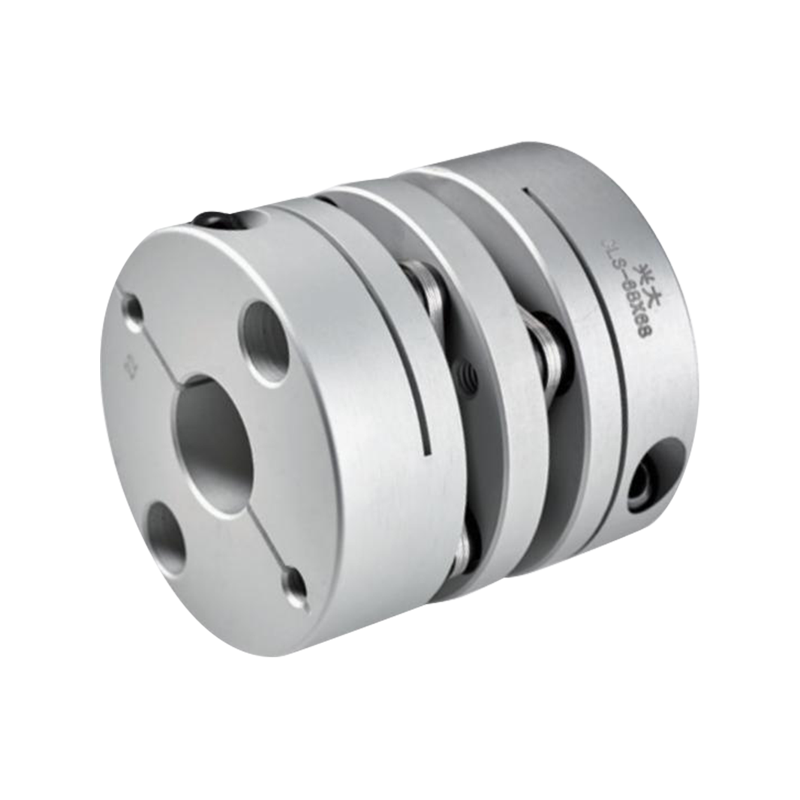

CLS短型双膜片系列

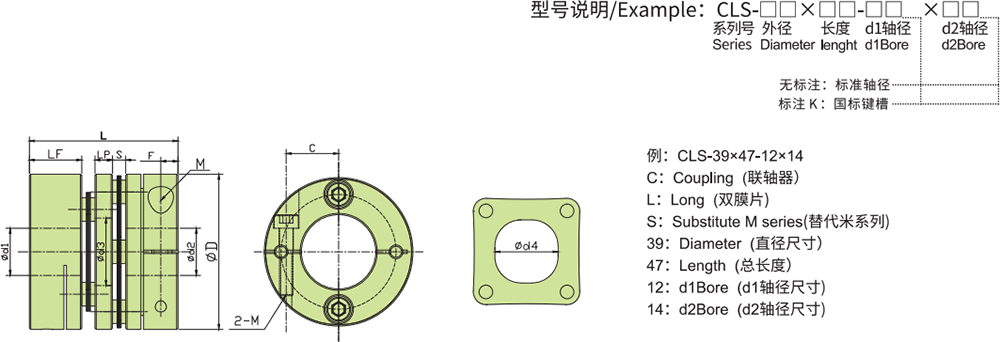

型号

ØD

L

LF

LP

Ød3

Ød4

S

F

C

M

紧固扭矩(N·M)

CLS-16×21

Ø16

21.4

7.8

3

Ø6.5

Ø6.5

1.4

2.65

4.6

2-M2×8

1

CLS-19×24.5

Ø19

24.9

9

2.5

Ø9

Ø8.5

2.2

3.3

6

2-M2.5×10

1.5

CLS-26×30

Ø26

30.1

10.65

3.6

Ø12

Ø10.5

2.6

3.9

8.58

2-M2.5×10

1.5

CLS-32×38

Ø32

38

12.25

5.7

Ø15

Ø14.5

3.9

3.85

11

2-M3×12

3

CLS-34×38

Ø34

38

12.25

5.7

Ø15

Ø14.5

3.9

3.85

11.25

2-M3×12

3

CLS-39×47

Ø39

47.2

15.5

8.8

Ø19

Ø17

3.9

5.1

13.1

2-M4×18

7

CLS-44×47

Ø44

47.2

15.5

8.8

Ø21

Ø20.5

3.9

5.1

15.5

2-M4×20

7

CLS-46×44

Ø46

44

15.5

5.2

Ø23

Ø23

3.9

5.1

16.2

2-M4×20

7

CLS-50×53

Ø50

53.5

18

6.5

Ø21

Ø22.5

5.5

5.5

17.3

2-M5×20

10

CLS-50×57

Ø50

56.5

18

9.5

Ø21

022.5

5.5

5.5

17.3

2-M5×20

10

CLS-56×57

Ø56

57

19.75

6.5

Ø25

Ø26

5.5

6.4

19.5

2-M5×25

10

CLS-68×68

Ø68

68.2

23.35

8.7

Ø35

Ø36

6.4

7.7

23.5

2-M6×35

15

CLS-82×87

Ø82

86.8

30

11

Ø42t

Ø41

7.9

9.7

28

2-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CLS-16×21

1

2

0.1

1.5

±0.1

10000

235

2.7×10⁻⁷

高强度铝合金 AL6061-T6

SUS 304

氧化处理

9

CLS-19×24.5

2

4

0.12

1.5

±0.18

10000

170

8.19×10⁻⁷

32

CLS-26×30

3.5

7

0.15

1.5

±0.3

10000

820

2.7×10⁻⁶

32

CLS-32×38

8

16

0.17

1.5

±0.36

10000

1860

1.0×10⁻⁵

58

CLS-34×38

8

16

0.17

1.5

±0.36

10000

1860

1.1×10⁻⁵

71

CLS-39×47

15

30

0.22

1.5

±0.45

10000

2860

2.7×10⁻⁵

110

CLS-44×47

18

36

0.22

1.5

±0.54

10000

3300

3.4×10⁻⁵

134

CLS-46×44

20

40

0.22

1.5

±0.54

10000

3500

3.6×10⁻⁵

149

CLS-50×53

25

50

0.25

1.5

±0.68

10000

5300

4.2×10⁻⁵

225

CLS-50×57

25

50

0.25

1.5

±0.68

10000

5300

4.5×10⁻⁵

235

CLS-56×57

30

60

0.27

1.5

±0.72

10000

9480

1.14×10⁻⁴

298

CLS-68×68

60

120

0.31

1.5

±0.8

9000

19000

1.8×10⁻⁴

487

CLS-82×87

100

200

0.55

1.5

±0.8

8000

28450

2.25×10⁻⁴

983

型号

标准轴径(ØD1 、ØD2 ) mm

3

4

5

6

6.35

7

8

9

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

CLS-16×21

●

●

●

●

●

CLS-19×24.5

●

●

●

●

●

●

●

●

●

●

CLS-26×30

●

●

●

●

●

●

●

●

●

●

●

●

●

CLS-32×38

●

●

●

●

●

●

●

●

●

●

●

●

CLS-34×38

●

●

●

●

●

●

●

●

●

●

●

●

●

CLS-39×47

●

●

●

●

●

●

●

●

●

●

●

●

●

CLS-44×47

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLS-46×44

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLS-50×53

●

●

●

●

●

●

●

●

●

●

●

●

●

CLS-50×57

●

●

●

●

●

●

●

●

●

●

●

●

●

CLS-56×57

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLS-68×68

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CLS-82×87

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●
