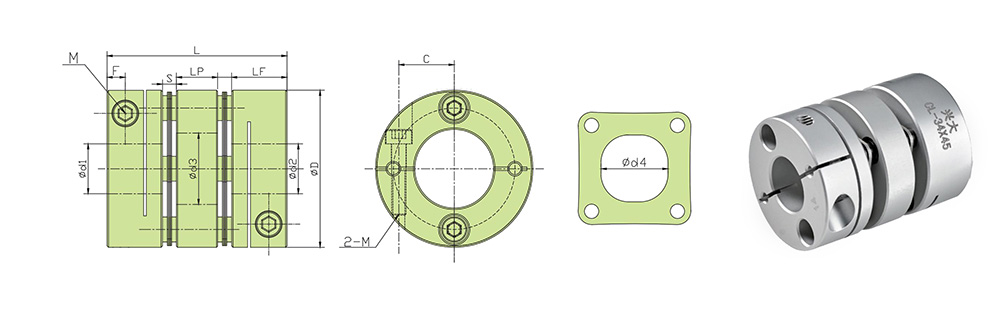

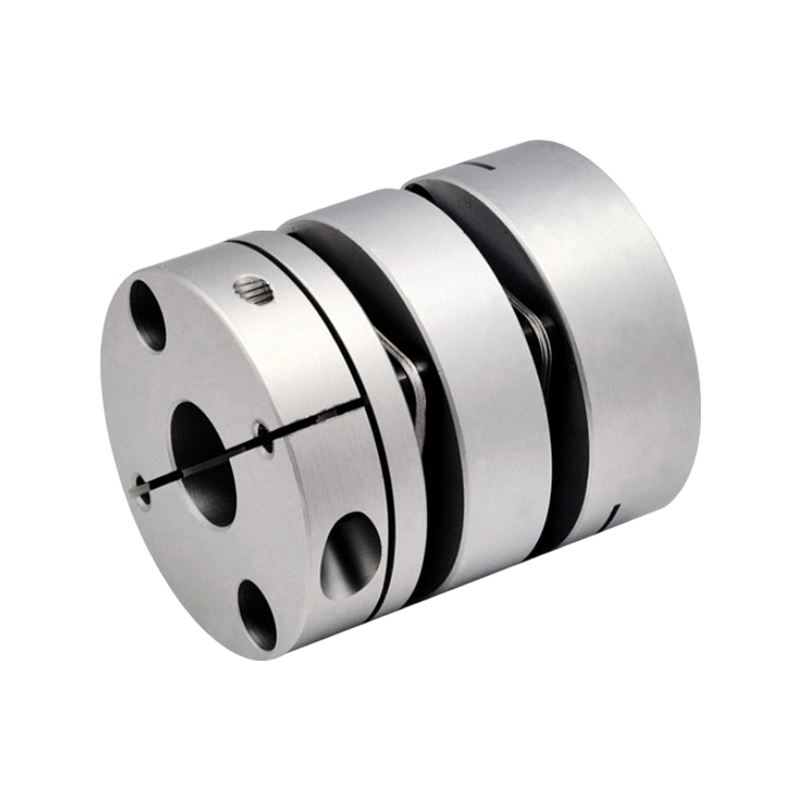

CL铝合金双膜片系列

型号

ØD

L

LF

LP

d3

Ød4

S

F

C

M

紧固扭矩(N ·M)

CL-19×27

Ø19

27.4

  9

5

Ø9

8.4

2.2

3.3

6

2-M2.5×10

1.5

CL-26×33

Ø26

33.1

10.65

6.6

Ø12

10.5

2.6

3.9

8.58

2-M2.5×10

1.5

CL-26×35

Ø26

35.1

11.65

6.6

Ø12

10.5

2.6

3.9

8.58

2-M3×12

3

CL-29×35

Ø29

41

11.65

6.6

Ø15

14.5

2.6

3.9

10

2-M3×12

3

CL-32×45

Ø32

45

14.25

8.7

Ø15

14.5

3.9

3.85

11

2-M4×12

7

CL-34×41

Ø34

41

12.25

8.7

Ø15

14.5

3.9

3.85

11.25

2-M3×12

3

CL-34×45

Ø34

45

14.25

8.7

Ø16

14.5

3.9

4.85

11.25

2-M4×14

7

CL-39×50

Ø39

50.2

15.5

11.5

Ø19

Ø17

3.9

5.1

13.1

2-M4×18

7

CL-44×50

Ø44

50.3

15.5

11.5

Ø21

Ø20.5

3.9

5.1

15.5

2-M4×20

7

CL-46×50

Ø46

50.3

15.5

11.5

Ø23

Ø23

3.9

5.1

16.2

2-M4×20

7

CL-56×65

Ø56

64.6

19.75

13.5

Ø25

Ø26

5.8

6.4

19.5

2-M5×25

10

CL-68×76

Ø68

76.2

23.35

15.7

Ø35

Ø36

6.9

7.7

23.5

2-M6×35

15

CL-82×99

Ø82

98.8

30

22

Ø42

Ø41

8.4

9.7

28

2-M8×35

30

CL-94×110

Ø94

109.9

35

22

Ø51

Ø51

8.9

11.75

34

2-M8×35

30

CL-104×110

Ø104

109.9

35

22

Ø61

Ø61

8.9

11.75

39

2-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CL-19×27

2

4

0.12

1.5

±0.18

10000

460

91×10⁻⁷

高强度铝合金AL6061-T6

SUS 304

氧化处理

14.6

CL-26×33

3.5

7

0.15

1.5

±0.3

10000

820

9.0×10⁻⁷

35

CL-26×35

3.5

7

0.15

1.5

±0.3

10000

820

3.0×10⁻⁶

37

CL-29×35

4

8

0.15

1.5

±0.3

10000

1185

5.0×10⁻⁶

45

CL-32×41

8

16

0.17

1.5

±0.36

10000

1750

1.0×10⁻⁵

67

CL-32×45

8

16

0.17

1.5

±0.36

10000

1860

1.05×10⁻⁵

72

CL-34×41

8

16

0.17

1.5

±0.36

10000

1860

1.05×10⁻⁵

72

CL-34×45

8

16

0.17

1.5

±0.36

10000

1860

1.1×10⁻⁵

77

CL-39×50

15

30

0.22

1.5

±0.45

10000

2860

3.0×10⁻⁵

118

CL-44×50

18

36

0.22

1.5

±0.54

10000

3300

3.8×10⁻⁵

144

CL-46×50

20

40

0.22

1.5

±0.54

10000

3500

4.2×10⁻⁵

170

CL-56×65

30

60

0.27

1.5

±0.72

10000

9480

1.6×10⁻⁴

318

CL-68×76

60

120

0.31

1.5

±0.8

9000

19000

2.0×10⁻⁴

492

CL-82×99

100

200

0.35

1.5

±0.8

8000

28450

2.5×10⁻⁴

1013

CL-94×110

160

320

0.35

1.5

±0.8

8000

80000

2.8×10⁻⁴

1329

CL-104×110

210

420

0.35

1.5

±0.8

8000

100000

3.2×10⁻⁴

1627

型号

标准轴径(ØD1、ØD2)mm

3

4

5

6

6.35

7

8

9.52

10

11

12

12.7

14

15

CL-19×27

●

●

●

●

●

●

●

●

●

CL-26×33

●

●

●

●

●

●

●

●

●

●

●

●

●

CL-26×35

●

●

●

●

●

●

●

●

●

●

●

●

CL-29×35

●

●

●

●

●

●

●

●

●

●

●

●

CL-32×41

●

●

●

●

●

●

●

●

●

●

●

CL-32×45

●

●

●

●

●

●

●

●

●

●

●

CL-34×41

●

●

●

●

●

●

●

●

●

●

●

●

CL-34×45

●

●

●

●

●

●

●

●

●

●

●

●

型号

标准轴径(ØD1、ØD2)mm

8

9.52

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

55

CL-39×50

●

●

●

●

●

●

●

●

●

●

●

  CL-44×50

●

●

●

●

●

●

●

●

●

●

●

●

●

CL-56×65

●

●

●

●

●

●

●

●

●

●

●

●

●

●

  CL-68×76

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CL-82×99

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

  CL-94×110

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CL-104×110

●

●

●

●

●

●

●

●

●

●

●

●
