CS铝合金单膜片系列

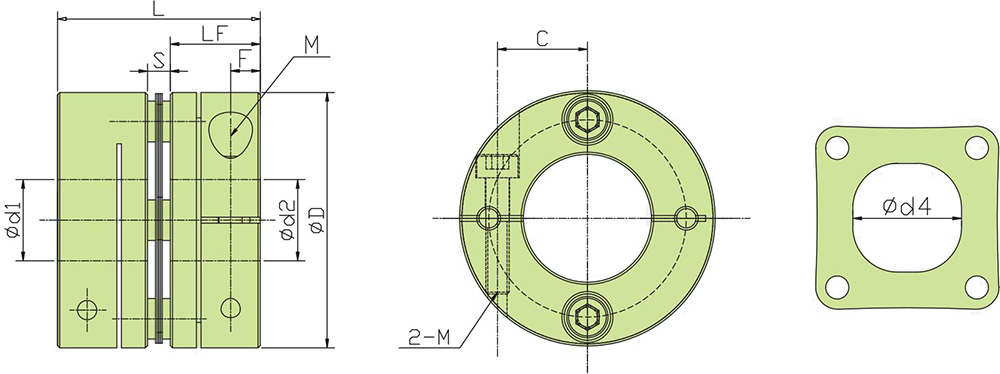

型号

ØD

L

Ød4

LF

S

F

C

M

紧固扭矩(N·M)

CS-16×17

Ø16

17

6.5

7.8

1.4

2.65

4.6

2-M2×8

1

CS-19×20

Ø19

20.2

8.5

9

2.2

3.3

6

2-M2.5×10

1.5

CS-26×24

Ø26

23.9

10.5

10.65

2.6

3.4

8.58

2-M2.5×12

1.5

CS-26×26

Ø26

25.9

10.5

11.65

2.6

3.9

8.58

2-M3×12

3

CS-29×26

Ø29

25.9

14.5

11.65

2.6

3.9

10

2-M3×12

3

CS-32×28.5

Ø32

28.4

14.5

12.25

3.9

3.9

11

2-M3×12

3

CS-32×32.5

Ø32

32.4

14.5

12.25

3.9

4..85

11

2-M4×12

7

CS-34×28.5

Ø34

28.4

14.5

12.25

3.9

3.85

11.25

2-M3×12

3

CS-34×32.5

Ø34

32.4

14.5

14.25

3.9

4.85

11.25

2-M4×14

7

CS-39×34.5

Ø39

34.9

Ø17

15.5

3.9

5.1

13.1

2-M4×18

7

CS-44×34.5

Ø44

34.9

Ø20.5

15.5

3.9

5.1

15.5

2-M4×20

7

CS-46×30

Ø46

29.9

Ø23

13

3.9

4.65

16.2

2-M4×20

7

CS-46×34.5

Ø46

34.9

023

15.5

3.9

5.1

16.2

2-M4×20

7

CS-50×41.5

Ø50

41.5

Ø22.5

18

5.5

5.5

17.3

2-M5×20

10

CS-56×45

Ø56

45.3

Ø26

19.75

5.8

6.4

19.5

2-M5×25

10

CS-68×54

Ø68

53.6

Ø35

23.35

6.9

7.7

23.5

2-M6×35

15

CS-82×69

Ø82

68.4

Ø41

30

8.4

9.7

28

2-M8×35

30

CS-94×79

Ø94

78.9

Ø51

35

8.9

11.75

34

2-M8×35

30

CS-104×79

Ø104

78.9

061

35

8.9

11.75

39

2-M8×35

30

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CS-16×17

1

2

0.1

1

±0.1

10000

280

2.2×10⁻⁷

AL6061-T6 高强度铝合金

SUS

304

氧化处理

8

CS-19×20

2

4

0.1

1

±0.1

10000

560

6.7×10⁻⁷

11

CS-26×24

3.5

7

0.1

1

±0.2

10000

1125

2.1×10⁻⁶

25

CS-26×26

3.5

7

0.1

1

±0.2

10000

1125

2.2×10⁻⁶

28

CS-29×26

4

8

0.1

1

±0.2

10000

1600

4.7×10⁶

33

CS-32×28.5

8

16

0.1

1

±0.2

10000

2100

7.1×10⁻⁶

46

CS-34×28.5

8

16

0.1

1

±0.2

10000

2550

7.5×10⁻⁶

50

CS-32×32.5

8

16

0.1

1

±0.2

10000

2550

8.0×10⁻⁶

50

CS-34×32.5

8

16

0.1

1

±0.2

10000

2550

8.0×10⁻⁶

55

CS-39×34.5

15

30

0.12

1

±0.2

10000

3900

2.2×10⁻⁶

81

CS-44×34.5

18

36

0.12

1

±0.3

10000

4500

2.8×10⁻⁵

103

CS-46×30

20

40

0.12

1

±0.3

10000

4800

3.0×10⁻⁵

106

CS-46×34.5

20

40

0.12

1

±0.3

10000

4800

3.2×10⁻⁵

109

CS-50×41.5

25

50

0.15

1

±0.3

10000

5000

3.5×10⁻⁵

180

CS-56×45

30

60

0.18

1

±0.4

10000

12900

1.2×10⁻⁴

217

CS-68×54

60

120

0.2

1

±0.5

9000

25800

1.5×10⁻⁴

348

CS-82×69

100

200

0.25

1

±0.5

8000

38700

1.8×10⁻⁴

689

CS-94×79

160

320

0.25

1

±0.5

8000

100000

2.0×10⁻⁴

918

CS-104×79

210

420

0.25

1

±0.5

8000

120000

2.3×10⁻⁴

1123

型号

标准轴径(Ød1、Ød2)mm

3

4

5

6

6.35

7

8

9.52

10

11

12

12.7

14

15

CS-16×17

●

●

●

●

●

CS-19×20

●

●

●

●

●

●

●

●

●

CS-26×24

●

●

●

●

●

●

●

●

●

●

●

●

CS-26×26

●

●

●

●

●

●

●

●

●

●

●

●

CS-29×26

●

●

●

●

●

●

●

●

●

●

●

●

CS-32×28.5

●

●

●

●

●

●

●

●

●

●

●

●

CS-32×32.5

●

●

●

●

●

●

●

●

●

●

●

●

CS-34×28.5

●

●

●

●

●

●

●

●

●

●

●

●

CS-34×32.5

●

●

●

●

●

●

●

●

●

●

●

●

型号

标准轴径(Ød1、Ød2)mm

8

9.92

10

11

12

12.7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

CS-39×34.5

●

●

●

●

●

●

●

●

●

●

●

●

CS-44×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

CS-46×30

●

●

●

●

●

●

●

●

●

●

●

●

●

CS-46×34.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CS-50×41.5

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CS-56×45

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CS-68×54

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CS-82×69

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CS-94×79

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CS-104×79

●

●

●

●

●

●

●

●

●

●

●

●

●
