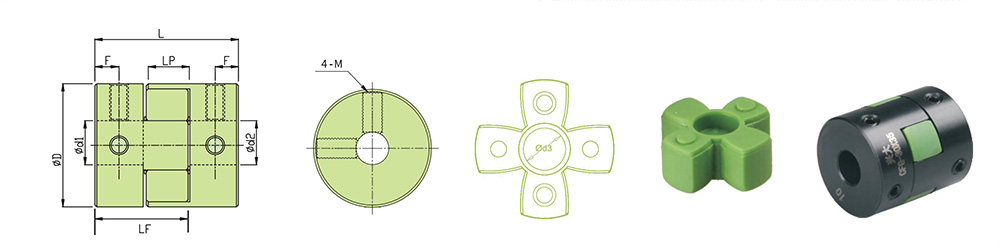

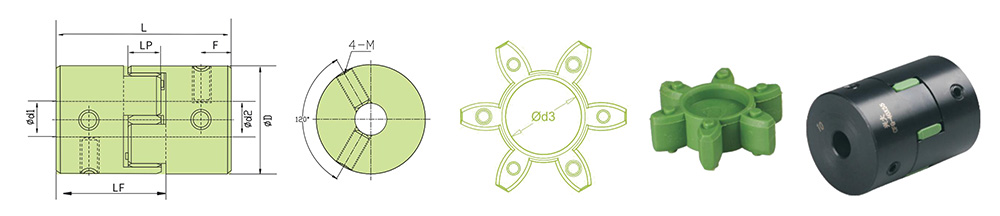

CFG45#梅花型顶丝系列

型号

ØD

L

LF

LP

F

Φd3

M

紧固扭矩( N·M)

CFG-14×22

Ø14

22

14.1

6.8

3.8

4.5

4-M3×4

0.7

CFG-20×25

Ø20

25

16.8

9.4

3.9

7.8

4-M4×5

1.7

CFG-20×30

Ø20

30

19.3

9.4

5.15

7.8

4-M4×5

1.7

CFG-25×30

Ø25

30

20.25

11.1

4.675

8.3

4-M4×6

1.7

CFG-25×34

Ø25

34

22.25

11.1

5.675

8.3

4-M4×6

1.7

CFG-30×35

Ø30

35

22.75

11.5

5.875

11

4-M4×8

1.7

CFG-35×35

Ø35

35

22.45

10.9

6.025

15.2

4-M5×10

4

CFG-35×45

Ø35

45

27.45

10.9

8.525

15.2

4-M5×10

4

CFG-35×50

Ø35

50

29.95

10.9

9.775

15.2

4-M5×10

4

CFG-40×55

Ø40

55

34.25

14.5

10.125

18.3

4-M5×10

4

CFG-40×66

Ø40

66

39.75

14.5

12.875

18.3

4-M5×10

4

CFG-45×50

Ø45

50

31.8

14.6

8.85

22

4-M6×12

8.4

CFG-45×55

Ø45

55

34.3

14.6

10.1

22

4-M6×12

8.4

CFG-45×66

Ø45

66

39.8

14.6

12.85

22

4-M6×12

8.4

CFG-55×78

Ø55

78

46.6

16.2

15.45

27.3

4-M6×12

8.4

CFG-65×90

Ø65

90

53.35

17.7

18.075

30

4-M8×14

12

CFG-80×114

Ø80

114

67.6

22.2

22.95

38.5

4-M8×14

12

CFG-95×126

Ø95

126

74.35

24.7

25.325

47.5

4-M10×20

28

CFG-105×140

Ø105

140

81.65

25.3

28.675

51.5

4-M10×25

28

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CFG-14×22

1.9

3.8

0.1

1

-0.5+1

31000

22

4.5×10⁻⁷

45#钢

S45C

德国

发黑

16

CFG-20×25

4.8

9.6

0.1

1

-0.5+1

23800

55

2.3×10⁻⁶

34

CFG-20×30

4.8

9.6

0.1

1

-0.5+1

23800

55

2.5×10⁻⁶

43

CFG-25×30

9.6

19.2

0.1

1

-0.5+1

20000

90

1.0×10⁻⁵

68

CFG-25×34

9.6

19.2

0.1

1

-0.5+1

20000

90

1.2×10⁻⁵

75

CFG-30×35

12

24

0.1

1

-0.5+1

16000

130

1.4×10⁻⁵

114

CFG-35×35

14.5

29

0.1

1

-0.5+1

13000

550

1.6×10⁻⁵

178

CFG-35×45

14.5

29

0.1

1

-0.5+1

13000

550

1.7×10⁻⁵

225

CFG-35×50

14.5

29

0.1

1

-0.5+1

13000

550

1.8×10⁻⁵

240

CFG-40×55

16

32

0.1

1

-0.5+1

11000

1200

8.7×10⁻⁵

289

CFG-40×66

16

32

0.1

1

-0.5+1

11000

1200

8.9×10⁻⁵

351

CFG-45×50

24

48

0.1

1

-0.5+1

9000

1800

9.2×10⁻⁵

S45C

德国

发黑

524

CFG-45×55

24

48

0.1

1

-0.5+1

9000

1800

9.5×10⁻⁵

457

CFG-45×66

24

48

0.1

1

-0.5+1

9000

1800

9.8×10⁻⁵

525

CFG-55×78

48

96

0.1

1

-0.5+1

7700

2500

3.6×10⁻³

778

CFG-65×90

110

220

0.1

1

-0.5+1

7000

3800

8.7×10⁻³

1329

CFG-80×114

150

300

0.1

1

-0.5+1

6200

4000

4.1×10⁻²

2280

CFG-95×126

260

520

0.1

1

-0.5+1

5500

5000

6×10⁻²

5300

CFG-105×140

440

880

0.1

1

-0.5+1

5000

5500

7.5×10⁻²

7110

型号

标准轴径(Ød1、Ød2)mm

3

4

5

6

6.35

7

8

9.52

10

11

12

12.7

14

15

16

18

19

20

22

24

CFG-14×22

●

●

●

●

●

●

CFG-20×25

●

●

●

●

●

●

●

●

CFG-20×30

●

●

●

●

●

●

●

●

CFG-25×30

●

●

●

●

●

●

●

●

●

●

CFG-25×34

●

●

●

●

●

●

●

●

●

●

CFG-30×35

●

●

●

●

●

●

●

●

●

CFG-35×35

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-35×45

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-35×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-40×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-40×66

●

●

●

●

●

●

●

●

●

●

●

●

●

●

型号

标准轴径(Ød1、Ød2)mm

8

9.52

10

11

12

12.7

14

15

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

55

60

CFG-45×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-45×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-45×66

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-55×78

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-80×114

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-95×126

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-105×140

●

●

●

●

●

●

●

●

●

●

●

●

●

●
