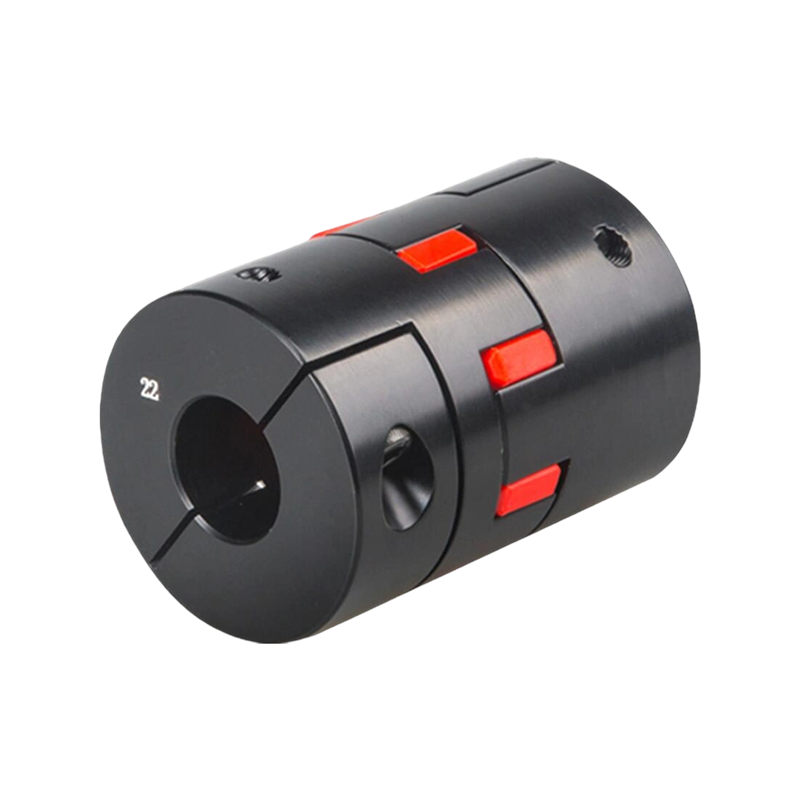

CFCG 45#钢梅花型夹紧系列

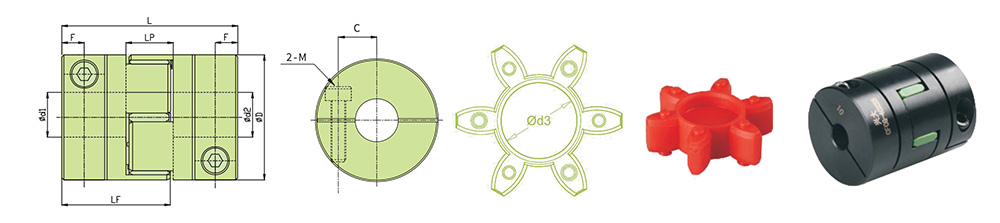

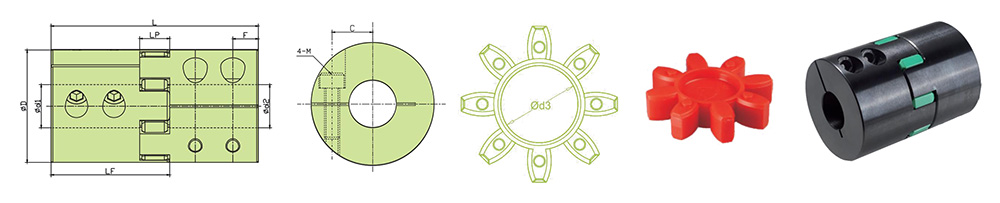

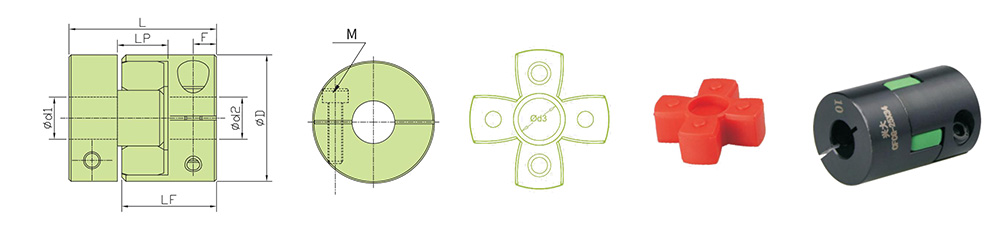

型号

ØD

L

LF

LP

F

C

Φd3

M

紧固扭矩 (N·M)

CFCG-20×25

Ø20

25

16.8

9.4

4

5.9

7.8

2-M3×10

3

CFCG-20×30

Ø20

30

19.3

9.4

5.25

5.9

7.8

2-M3×10

3

CFCG-25×30

Ø25

30

20.25

11.1

4.6

8.5

8.3

2-M4×12

7

CFCG-25×34

Ø25

34

22.25

11.1

5.55

8.5

8.3

2-M4×12

7

CFCG-30×35

Ø30

35

22.75

11.5

5.875

9.5

11

2-M4×14

7

CFCG-35×35

Ø35

35

22.45

10.9

5.875

11.5

15.2

2-M4×10

7

CFCG-35×45

Ø35

45

27.45

10.9

6

11.5

15.2

2-M4×10

7

CFCG-35×50

Ø35

50

29.95

10.9

6.5

11.5

15.2

2-M4×10

7

CFCG-40×55

Ø40

55

34.25

14.5

6.5

14

18.3

2-M5×16

10

CFCG-40×66

Ø40

66

39.75

14.5

7.5

14

18.3

2-M5×16

10

CFCG-45×50

Ø45

50

31.8

14.6

8.75

15

22

2-M5×16

10

CFCG-45×55

Ø45

55

34.3

14.6

6.5

15

22

2-M5×16

10

CFCG-45×66

Ø45

66

39.8

14.6

7.5

15

22

2-M5×16

10

CFCG-55×78

Ø55

78

46.6

16.2

7.5

19

27.3

4-M6×25

15

CFCG-65×90

Ø65

90

53.35

17.7

12

22.5

30

4-M8×16

30

CFCG-80×114

Ø80

114

67.6

22.2

16

28.5

38.5

4-M8×35

30

CFCG-95×126

Ø95

126

74.35

24.7

18

33

47.5

4-M10×40

50

CFCG-105×140

Ø105

140

81.65

25.3

18

37

51.5

4-M10×40

50

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)

CFCG-20×25

6

12

0.1

1

-0.5+1

21700

55

2.3×10⁻⁶

S45C

德国

发黑

34

CFCG-20×30

6

12

0.1

1

-0.5+1

21700

55

2.5×10⁻⁶

43

-0.5+1

18000

90

1.0×10⁻⁵

68

CFCG-25×34

12

24

0.1

1

-0.5+1

18000

90

1.2×10⁻⁵

75

CFCG-30×35

15

30

0.1

1

-0.5+1

14500

130

1.4×10⁻⁵

114

CFCG-35×35

18

36

0.1

1

-0.5+1

12000

550

1.6×10⁻⁵

177

CFCG-35×45

18

36

0.1

1

-0.5+1

12000

550

1.7×10⁻⁵

225

CFCG-35×50

18

36

0.1

1

-0.5+1

12000

550

1.8×10⁻⁵

240

CFCG-40×55

20

40

0.1

1

-0.5+1

10000

1200

8.7×10⁻⁵

289

CFCG-40×66

20

40

0.1

1

-0.5+1

10000

1200

8.9×10⁻⁵

351

CFCG-45×50

30

60

0.1

1

-0.5+1

7700

1800

9.2×10⁻⁵

425

CFCG-45×55

30

60

0.1

1

-0.5+1

7700

1800

9.5×10⁻⁵

457

CFCG-45×66

30

60

0.1

1

-0.5+1

7700

1800

9.8×10⁻⁵

525

CFCG-55×78

60

120

0.1

1

-0.5+1

7000

2500

3.6×10⁻³

778

CFCG-65×90

130

260

0.1

1

-0.5+1

6300

3800

8.7×10⁻³

1324

CFCG-80×114

190

380

0.1

1

-0.5+1

5600

4000

4.1×10⁻²

2280

CFCG-95×126

330

660

0.1

1

-0.5+1

4900

5000

6×10⁻²

5300

CFCG-105×140

550

1100

0.1

1

-0.5+1

4200

5500

7.5×10⁻²

7110

型号

标准轴径(Ød1、Ød2)mm

4

5

6

6.35

7

8

9.52

10

11

12

12.7

14

15

16

18

19

20

22

24

CFCG-20×25

●

●

●

●

●

●

●

●

CFCG-20×30

●

●

●

●

●

●

●

●

CFCG-25×30

●

●

●

●

●

●

●

●

●

●

CFCG-25×34

●

●

●

●

●

●

●

●

●

●

CFCG-30×35

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-35×35

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-35×45

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-35×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-40×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-40×66

●

●

●

●

●

●

●

●

●

●

●

●

●

型号

标准轴径(Ød1、Ød2)mm

8

9.52

10

11

12

12.7

14

15

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

55

60

CFCG-45×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-45×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-45×66

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-55×78

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-80×114

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-95×126

●

●

●

●

●

●

●

●

●

●

●

●

●

CFCG-105×140

●

●

●

●

●

●

●

●

●

●

●

●

●

●
