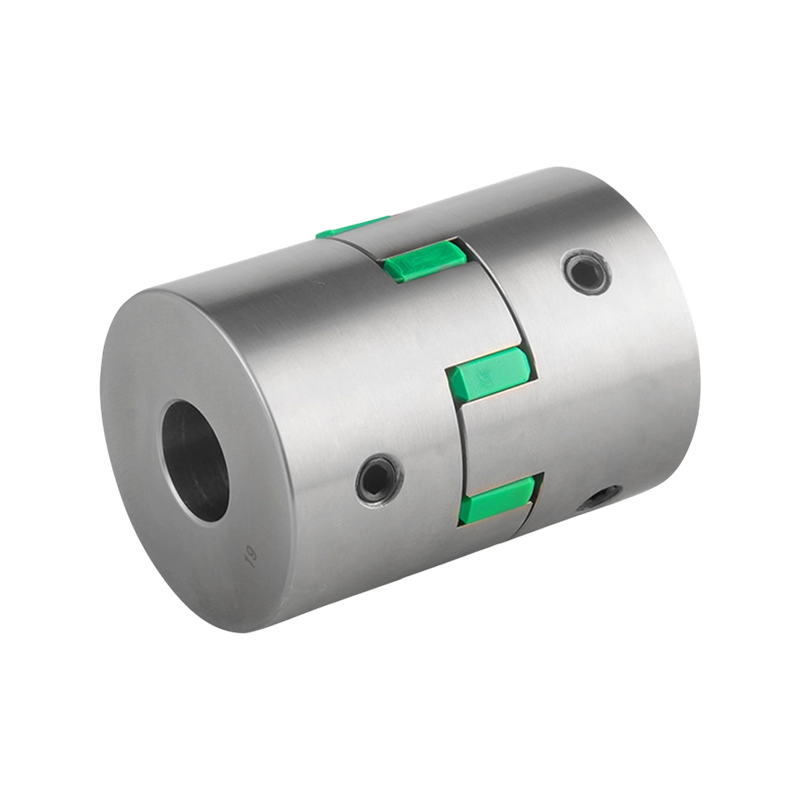

CFG-S不锈钢梅花型顶丝系列

联轴器

特点：

轴套采用不锈钢制成，耐酸、碱

大扭矩、体积小巧、零回转间隙

胶体采用德国TPU,经特殊工艺加工制造，24小时压缩变型率仅为15%，优于普通材料35%

采用95A适中胶体硬度，解决偏软影响精度，超硬缓冲不足的问题

耐高低温、温度适用范围：-30到+100°C

中间弹性体可吸收振动、补偿径向、角向和轴向偏差

上一篇：CFCG 45#钢梅花型夹紧系列下一篇：CFCG-S不锈钢梅花型夹紧系列
联系我们 数据手册下载 3D模型下载

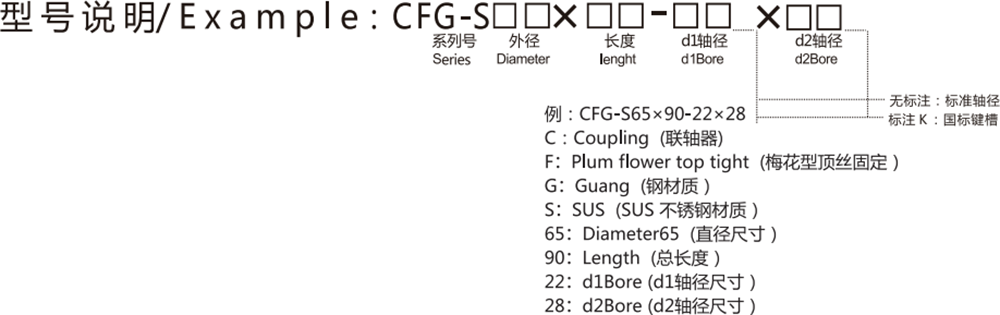

电机参数表

外型尺寸 (单位): mm

型号

ØD

L

LF

LP

F

Φd3

M

紧固扭矩(N·M)

CFG-S14×22

Ø14

22

14.1

6.8

3.8

4.5

4-M3×4

0.7

CFG-S20×25

Ø20

25

16.8

9.4

3.9

7.8

4-M4×5

1.7

CFG-S20×30

Ø20

30

19.3

9.4

5.15

7.8

4-M4×5

1.7

CFG-S25×30

Ø25

30

20.25

11.1

4.675

8.3

4-M4×6

1.7

CFG-S25×34

Ø25

34

22.25

11.1

5.675

8.3

4-M4×6

1.7

CFG-S30×35

Ø30

35

22.75

11.5

5.875

11

4-M4×8

1.7

CFG-S35×35

Ø35

35

22.45

10.9

6.025

15.2

4-M5×10

4

CFG-S35×45

Ø35

45

27.45

10.9

8.525

15.2

4-M5×10

4

CFG-S35×50

Ø35

50

29.95

10.9

9.775

15.2

4-M5×10

4

CFG-S40×55

Ø40

55

34.25

14.5

10.125

18.3

4-M5×10

4

CFG-S40×66

Ø40

66

39.75

14.5

12.875

18.3

4-M5×10

4

CFG-S45×50

Ø45

50

31.8

14.6

8.85

22

4-M6×12

8.4

CFG-S45×55

Ø45

55

34.3

14.6

10.1

22

4-M6×12

8.4

CFG-S45×66

Ø45

66

39.8

14.6

12.85

22

4-M6×12

8.4

CFG-S55×78

Ø55

78

46.6

16.2

15.45

27.3

4-M6×12

8.4

CFG-S65×90

Ø65

90

53.35

17.7

18.075

30

4-M8×14

12

CFG-S80×114

Ø80

114

67.6

22.2

22.95

38.5

4-M8×14

12

容许力矩

技术参数

型号

额定扭矩(N ·M)

最大扭矩(N ·M)

容许径向(mm)

容许角向(°)

容许轴向(mm)

最高转速(rpm)

静态扭转刚度(N ·Mrad)

惯性矩(kg ·M²)

轴套材质

弹性体材质

表面处理

重量(g)
CFG-S14×22 1.9  3.8  0.1  1  -0.5+1 31000  22  4.5×10⁻⁷ SUS 316 德国 抛光处理 16
CFG-S20×25 4.8  9.6  0.1  1  -0.5+1 23800  55  2.3×10⁻⁶ 34
CFG-S20×30 4.8  9.6  0.1  1  -0.5+1 23800  55  2.5×10⁻⁶ 43
CFG-S25×30 9.6  19.2  0.1  1  -0.5+1 20000  90  1.0×10⁻⁵ 68
CFG-S25×34 9.6  19.2  0.1  1  -0.5+1 20000  90  1.2×10⁻⁵ 75
CFG-S30×35 12  24  0.1  1  -0.5+1 16000  130  1.4×10⁻⁵ 114
CFG-S35×35 14.5  29  0.1  1  -0.5+1 13000  550  1.6×10⁻⁵ 178
CFG-S35×45 14.5  29  0.1  1  -0.5+1 13000  550  1.7×10⁻⁵ 225
CFG-S35×50 14.5  29  0.1  1  -0.5+1 13000  550  1.8×10⁻⁵ 240
CFG-S40×55 16  32  0.1  1  -0.5+1 11000  1200  8.7×10⁻⁵ 289
CFG-S40×66 16  32  0.1  1  -0.5+1 11000  1200  8.9×10⁻⁵ 351
CFG-S45×50 24  48  0.1  1  -0.5+1 9000  1800  9.2×10⁻⁵ 425
CFG-S45×55 24  48  0.1  1  -0.5+1 9000  1800  9.5×10⁻⁵ 457
CFG-S45×66 24  48  0.1  1  -0.5+1 9000  1800  9.8×10⁻⁵ 525
CFG-S55×78 48  96  0.1  1  -0.5+1 7700  2500  3.6×10⁻³ 778
CFG-S65×90 110  220  0.1  1  -0.5+1 7000  3800  8.7×10⁻³ 1324
CFG-S80×114 150  300  0.1  1  -0.5+1 6200  4000  4.1×10⁻² 2280

标准轴径


型号		 标准轴径(Ød1、Ød2)mm
3  4  5  6  6.35  7  8  9.52  10  11  12  12.7  14  15  16  18  19  20  22  24
CFG-S14×22 ● ● ● ● ● ●
CFG-S20×25 ● ● ● ● ● ● ● ●
CFG-S20×30 ● ● ● ● ● ● ● ●
CFG-S25×30 ● ● ● ● ● ● ● ● ● ●
CFG-S25×34 ● ● ● ● ● ● ● ● ● ●
CFG-S30×35 ● ● ● ● ● ● ● ● ●
CFG-S35×35 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
CFG-S35×45 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
CFG-S35×50 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
CFG-S40×55 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
CFG-S40×66 ● ● ● ● ● ● ● ● ● ● ● ● ● ●

型号

标准轴径(Ød1、Ød2)mm

8

9.52

10

11

12

12.7

14

15

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

CFG-S45×50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-S45×55

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-S45×66

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-S55×78

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-S65×90

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CFG-S80×114

●

●

●

●

●

●

●

●

●

●

●

●

●

注：以上技术参数由最大孔径规格测得

导线型

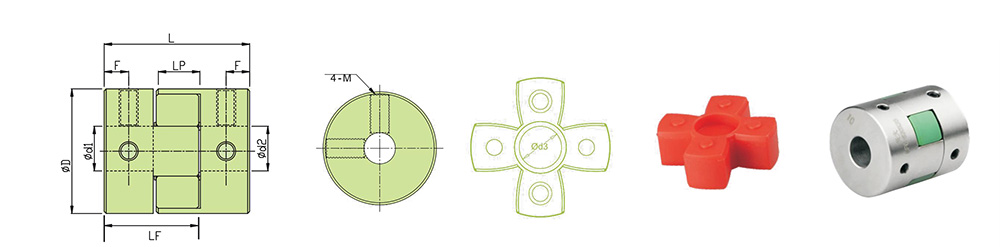

D14-D30 (4-瓣胶体)

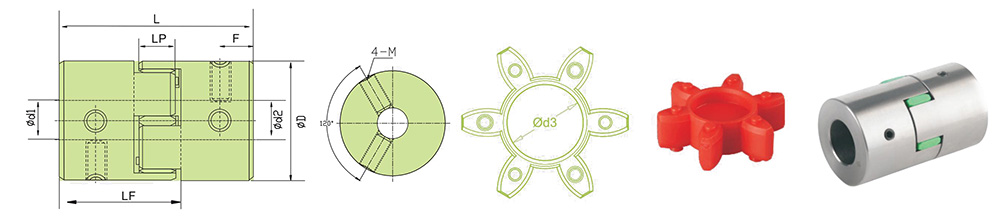

D35-D45 (6-瓣胶体)

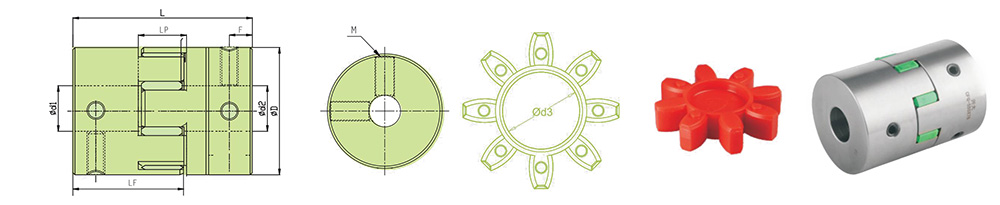

D55-D105 (8-瓣胶体)

注：为了增强轴套夹持力，标配螺丝为12.9级高强度螺丝，12.9级高强度螺丝扭力约大于不锈钢螺丝30%左右，如需不锈钢螺丝，需特别注明。
