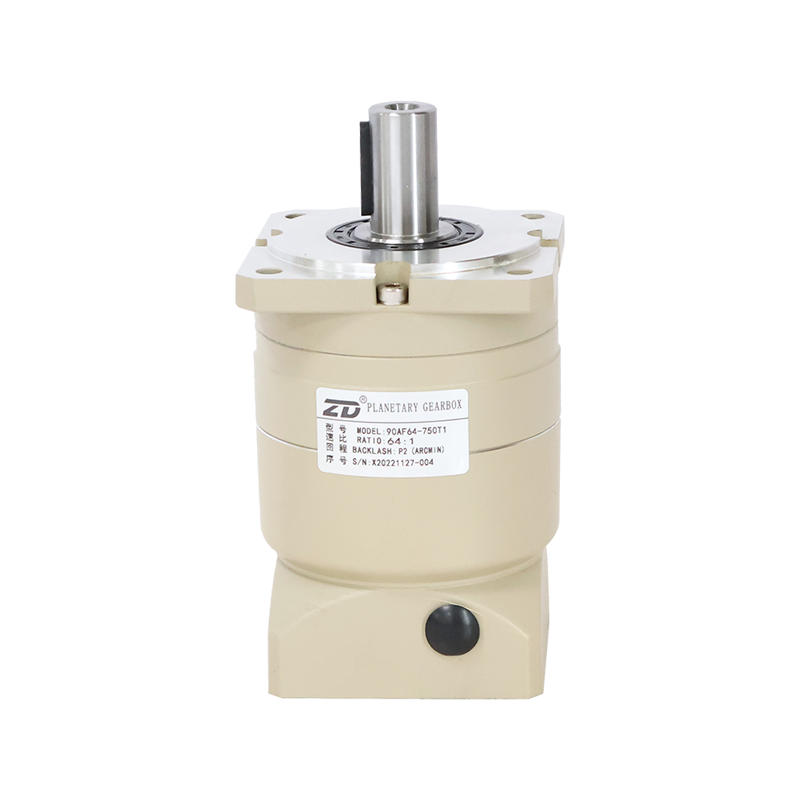

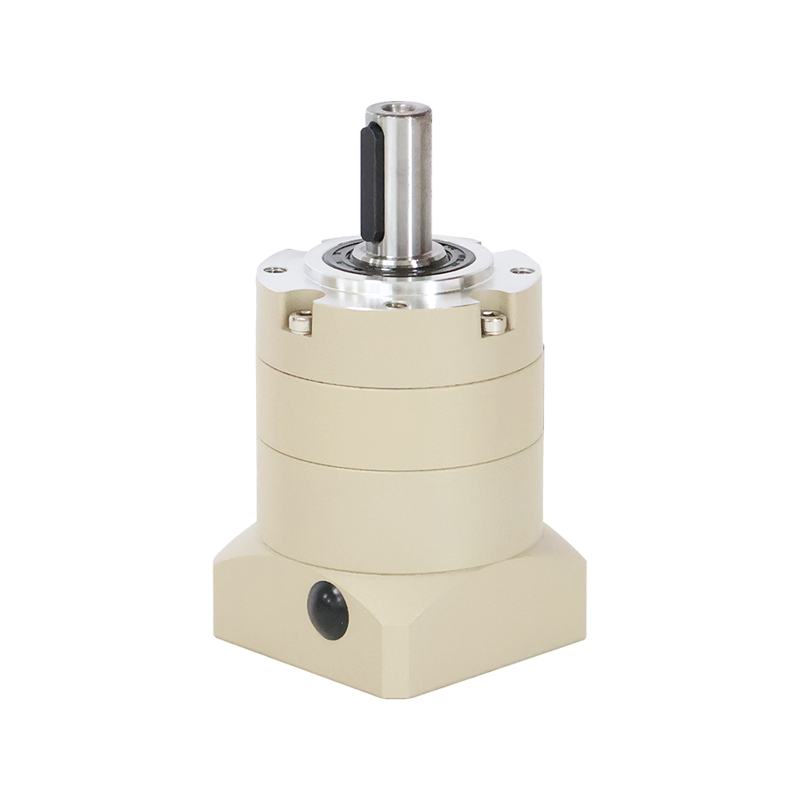

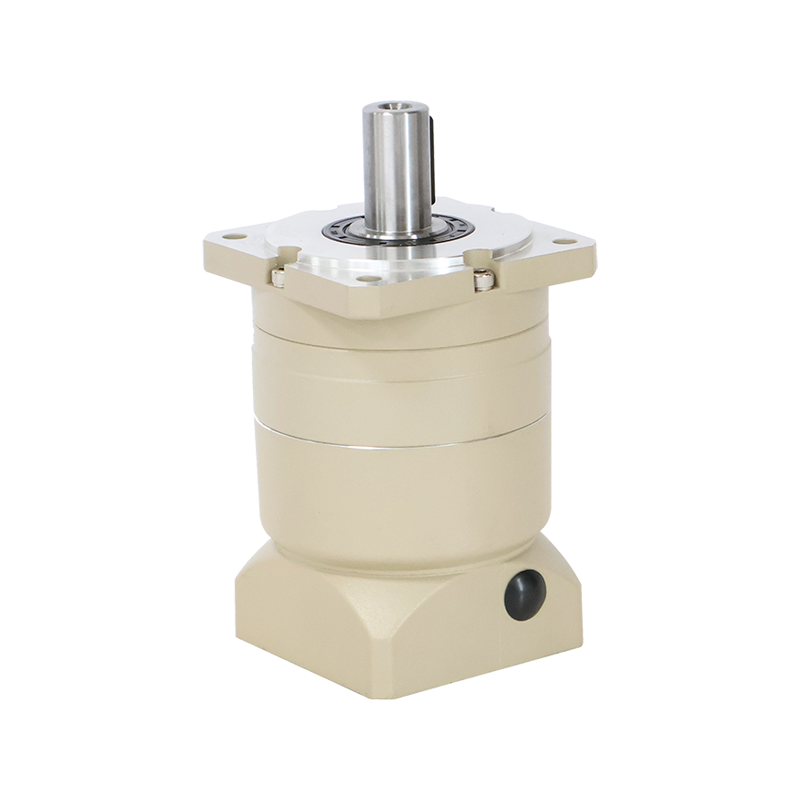

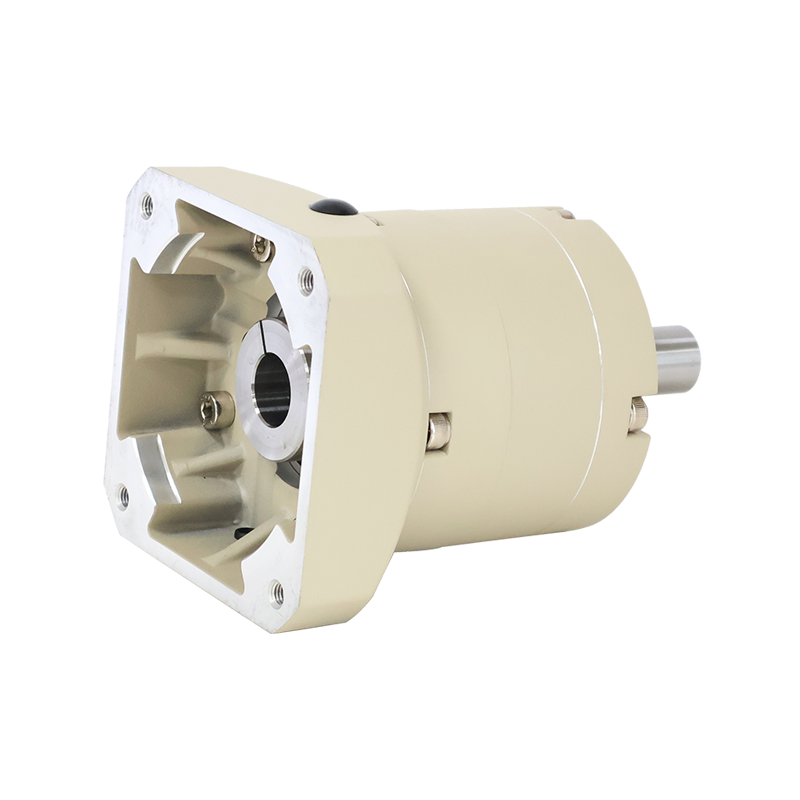

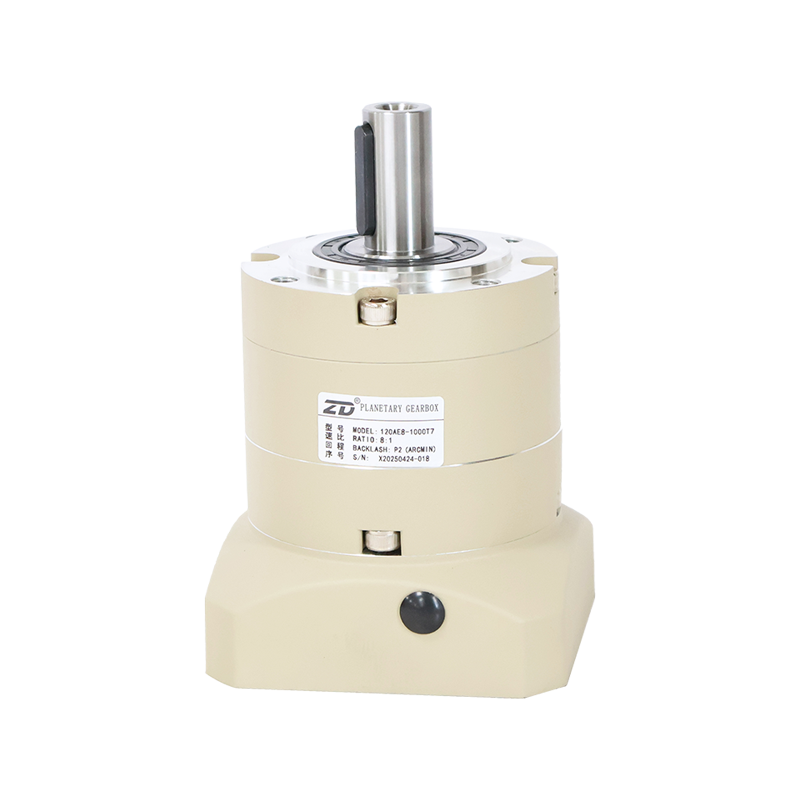

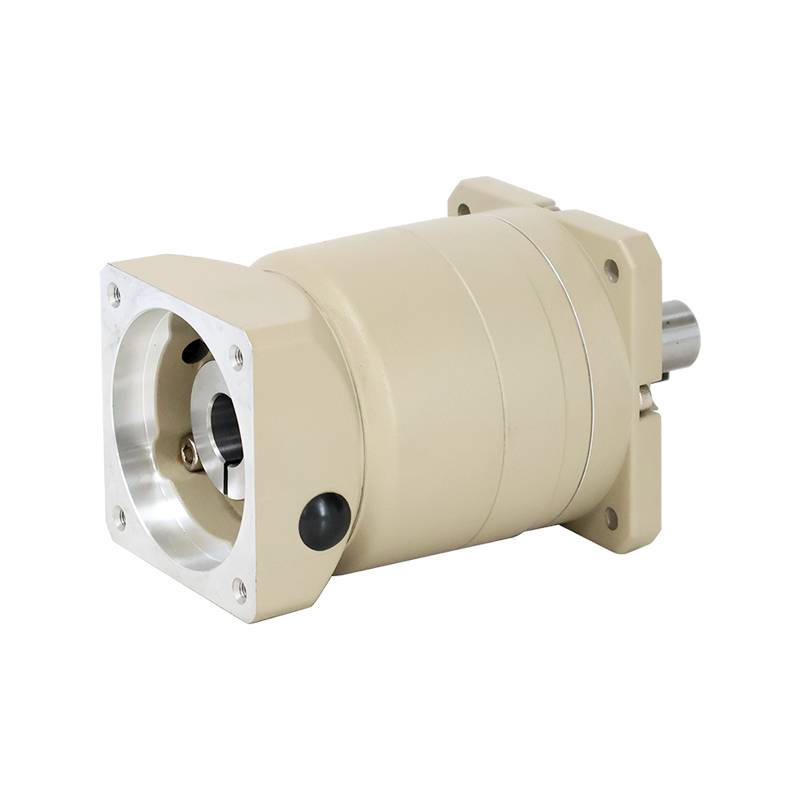

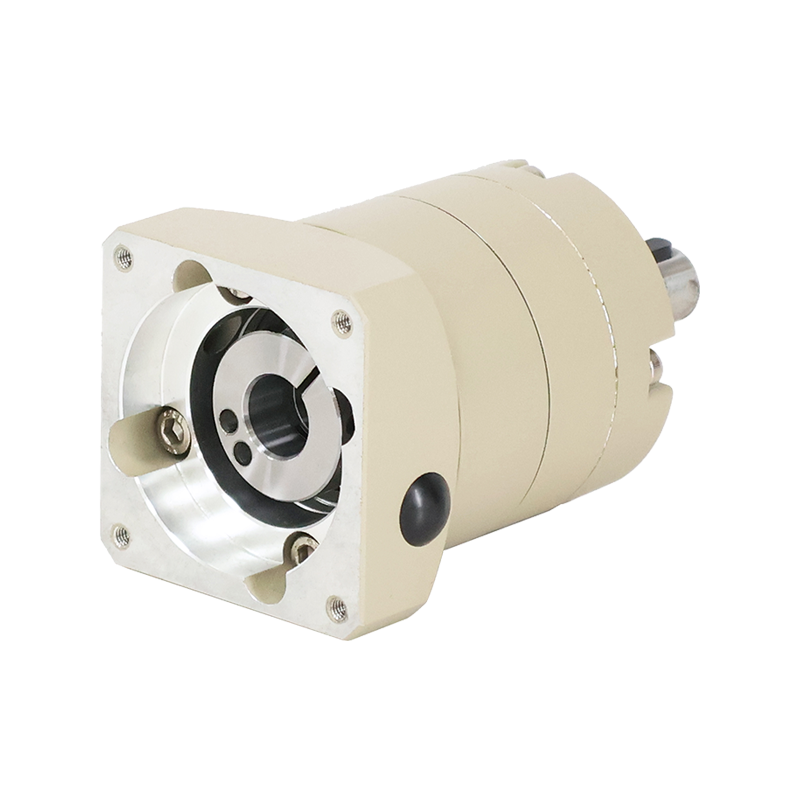

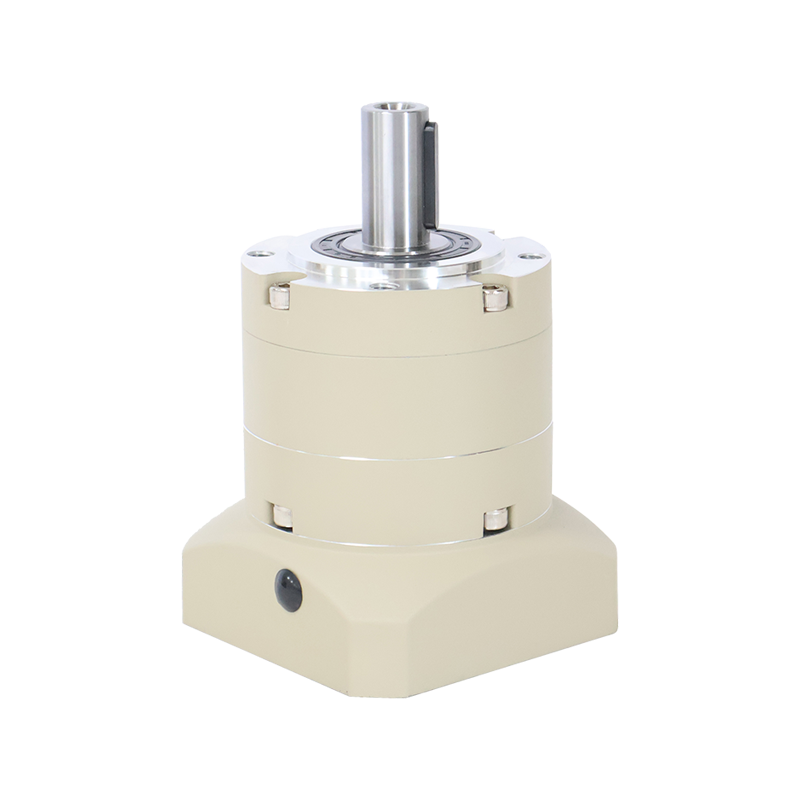

AE&AF系列行星减速器

产品型号

60

90

120

160

减速比

极数

额定输出转矩

N.M

44

85

144

342

3

1

50

95

200

542

4

41

105

220

650

5

30

93

200

550

7

23

83

180

500

8

18

70

155

450

10

44

115

209

342

12

2

44

115

209

342

15

50

130

275

500

16

50

130

275

542

20

41

135

280

650

25

50

120

260

600

32

41

125

265

550

35

41

115

245

500

40

41

135

280

650

50

23

83

180

600

64

23

83

180

500

80

18

73

165

450

100

寿命

小时

20000

瞬间急停扭矩

N.M

2倍额定输出力矩

产品型号

60

90

120

160

单位

极数

最大径向力

750

2100

2520

7000

N

最大轴向力

375

1050

1260

5000

N

-

满载效率

≥97

%

1

≥94

2

重量

0.9

2.5

6.5

18

Kg

1

1.2

3.0

7.2

20

2

使用温度

-10~+90

℃

防护等级

IP65

润滑方式

终身润滑

安装方式

任意

产品型号

60

90

120

160

减速比

极数

转动惯量

Kgcm²

0.15

0.69

2.94

9.21

3

1

0.12

0.50

2.27

7.54

4

0.10

0.46

2.10

7.42

5

0.10

0.42

2.00

7.14

7

0.10

0.42

2.00

7.07

8

0.09

0.39

1.90

7.03

10

0.06

0.32

1.50

2.71

12

2

0.05

0.29

1.13

2.71

15

0.06

0.32

1.11

2.71

16

0.05

0.29

0.99

2.71

20

0.05

0.29

0.98

2.71

25

0.05

0.26

0.89

2.71

32

0.05

0.26

0.89

2.71

35

0.05

0.26

0.89

2.71

40

0.05

0.26

0.89

2.57

50

0.05

0.26

0.89

2.57

64

0.05

0.26

0.89

2.57

80

0.05

0.26

0.89

2.57

100

产品型号

60

90

120

160

极数

回程间隙

弧分

≤5

≤5

≤5

≤5

1级

≤8

≤8

≤8

≤7

2级

抗扭钢性

N.M/arcmin

1.8

4.5

12

38

-

噪声

dB(A)

63

输出转速

min^-¹

4500

4500

4500

4500

-

推荐输入转速

min^-¹

3000

3000

3000

3000

产品型号

60AE

90AE

120AE

160AE

级数

1

2

1

2

1

2

1

2

L1箱体总长

116

126

151

165.5

196

207

284.5

323

L3箱体长度

57

67

77.3

91.8

93

104

131.5

170

输出端

L4出轴长度

35

40

55

87

L5出轴长至轴肩

30.5

36

50

80

L6键长度

25

28

40

70

L7键至轴末端长

2.5

4

5

5

L8凸台直径

3

3

4

5

D4出轴直径

Φ14h7

Φ20h7

Φ25h7

Φ40H7

D5轴肩直径

Φ20

Φ30

Φ40

Φ45

D6凸台直径

Φ40h7

Φ60h7

Φ80h7

Φ130H7

D7箱体直径

Φ61

Φ90

Φ115

Φ160

D8安装孔分布圆

Φ52

Φ70

Φ100

Φ145

B1键宽

5

6

8

12

H1键高

16

22.5

28

43

G2安装螺纹孔

M5X10

M6X12

M10X16

M12X20

G3中心螺纹孔

M5X15

M6X18

M10X22

M12X25

输入端

L2输入端法兰长度

24

33.7

48

66

L9电机轴长度

30

40

58

79

L10定位凸台深

10

10

10

10

D1安装孔分布圆

Φ70

Φ90

Φ145

Φ200

D2定位凸台直径

Φ50G7

Φ70G7

Φ110G7

Φ114.3G7

D3输入轴轴径

≤14G7

≤19G7

≤24G7

≤35G7

G1安装螺纹孔X深度

M4X10

M5X12

M8X21

M12X25

03输入法兰

□60

□80

□130

□175
