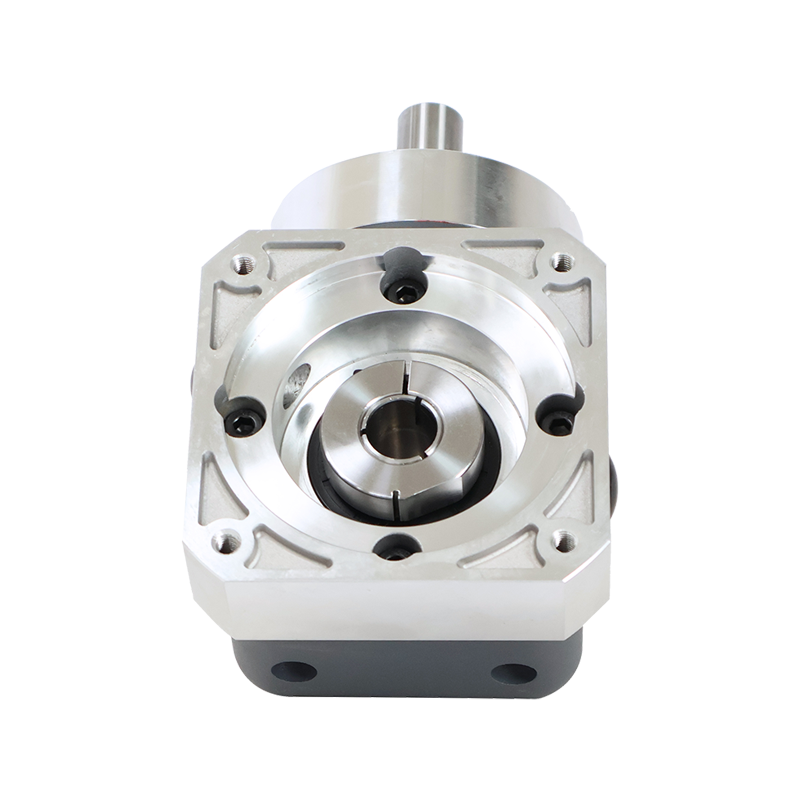

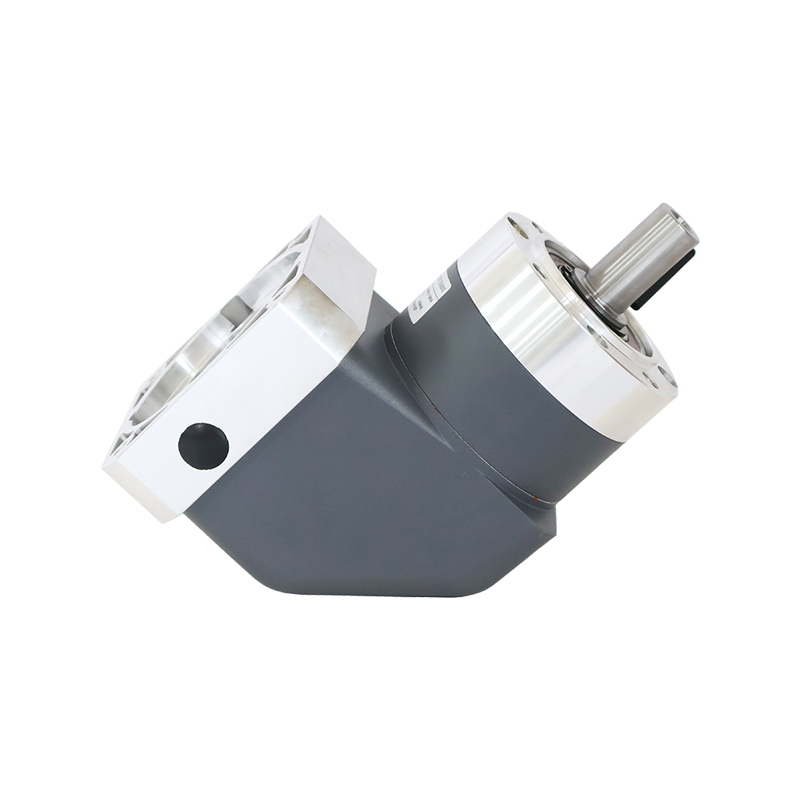

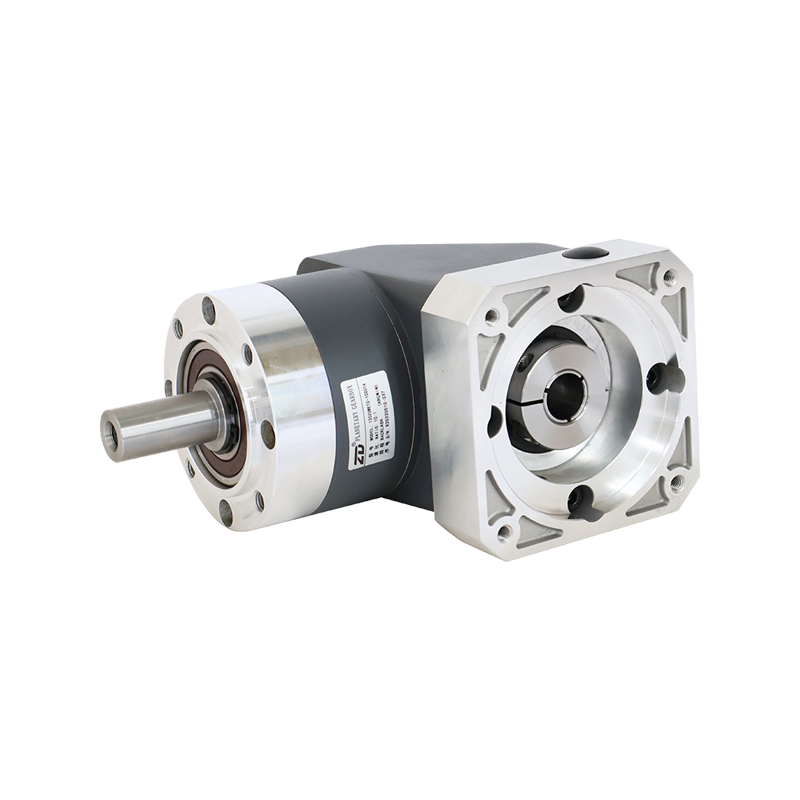

ZDWE系列行星减速器

产品型号

60

80

120

160

减速比

级数

额定输出转矩

N.M

12

40

80

400

3

1

16

50

110

450

4

16

50

110

450

5

15

45

100

400

8

12

40

80

305

10

40

100

210

/

9

2

40

100

210

700

12

40

100

210

700

15

44

120

260

800

16

44

120

260

800

20

40

110

230

700

25

44

120

260

800

32

40

110

230

700

40

18

45

100

400

64

40

100

210

/

60

3

44

120

260

/

80

44

120

260

/

100

40

100

210

/

120

44

120

260

/

160

40

110

230

/

200

44

120

260

/

256

40

110

230

/

320

18

45

100

/

512

寿命

小时

20,000

瞬间急停扭矩

N.M

2倍于额定输出扭矩

产品型号

60

80

120

160

单位

级数

最大径向力

450

900

2100

6000

N

最大轴向力

225

450

1050

3000

N

满载效率

94

%

1

92

2

88

3

重量

1.7

4.4

12

36

Kg

1

1.9

5

14

40

2

2.1

5.5

16

/

3

工作温度

-25~+90

℃

防护等级

IP54

润滑方式

终身润滑

安装方式

任意

产品型号

60

80

120

160

减速比

转动惯量

Kgcm²

0.246

1.189

5.75

24.5

3

0.204

0.939

3.91

19.4

4

0.189

0.869

3.35

17.5

5

0.176

0.809

2.89

15.9

8

0.152

0.730

2.54

15.5

10

0.242

1.159

5.73

/

9

0.199

0.919

3.83

/

12

0.188

0.859

3.28

17.5

15

0.199

0.919

3.83

19.4

16

0.186

0.859

3.28

17.5

20

0.186

0.859

3.26

17.5

25

0.175

0.809

2.84

15.9

32

0.175

0.809

2.84

15.9

40

0.175

0.809

2.84

15.9

64

0.186

0.919

3.28

/

60

0.186

0.919

3.28

/

80

0.186

0.859

3.26

/

100

0.175

0.809

2.84

/

120

0.175

0.809

2.84

/

160

0.175

0.809

2.84

/

200

0.175

0.809

2.84

/

256

0.175

0.809

2.84

/

320

0.175

0.809

2.84

/

512

产品型号

60

80

120

160

级数

回程间隙

arcmin

<30

<25

<25

<25

1

<35

<30

<30

<30

2

<40

<35

<35

/

3

抗扭钢性

N.M/arcmin

1.5

4.5

10

38

1

2.5

6.5

13

43

2

2.5

6.3

12

/

3

噪声

dB(A)

65

68

70

70

最高输入转速

min¹

4500

4500

4500

4500

推荐输入转速

min¹

3000

3000

3000

3000

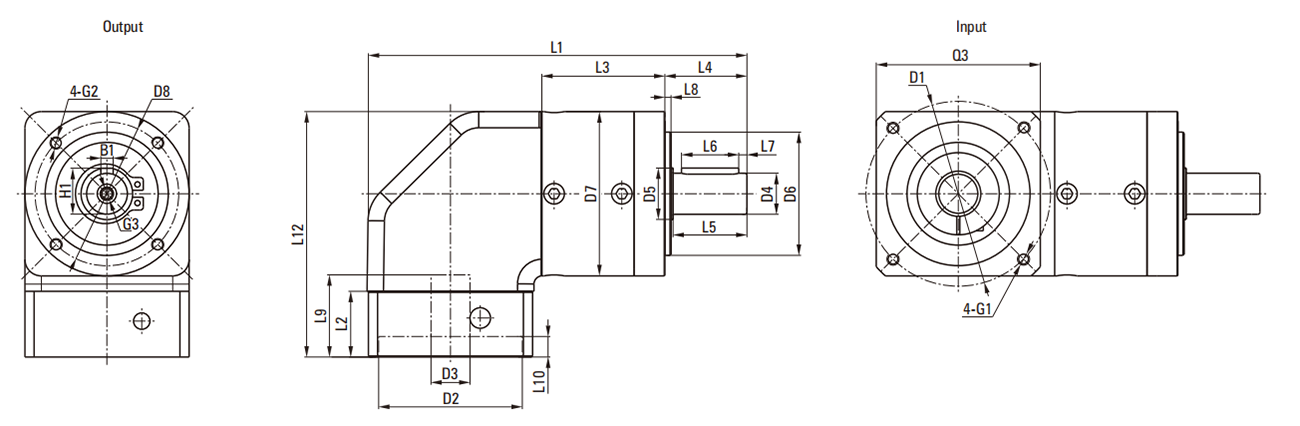

产品型号

60ZDWE

80ZDWE

120ZDWE

160ZDWE

级数

1

2

3

1

2

3

1

2

3

1

2

L1箱体总长

150

163

176

184.5

202.5

220

249.2

277

304.5

380

423.5

L3箱体长度

46.5

59.5

72.5

60

78

95.5

73.7

101.5

129

141

184.5

L12总高

93

119.5

167.5

229

输出

L4出轴长度

35

40

55

87

L5出轴长至轴肩

30.5

36

50

80

L6键长度

25

28

40

70

L7键至轴末端长

2.5

4

5

5

L8凸台直径

3

3

4

5

D4出轴直径

Φ14h7

Φ20h7

Φ25h7

Φ40h7

D5轴肩直径

Φ17

Φ25

Φ35

Φ55

D6定位凸台直径

Φ40h7

Φ60h7

Φ80h7

Φ130h7

D7箱体直径

Φ60

Φ80

Φ115

Φ160

D8安装孔分布圆

Φ52

Φ70

Φ100

Φ145

B1键宽

5

6

8

12

H1键高

16

22.5

28

43

G2安装螺纹孔x深度

M5X8

M6X10

M10X16

M12X20

G3中心螺纹孔

M5X12

M6X16

M10X22

M12X25

输入端

L2 输入端法兰长度

20

32

38

66

L9电机轴长度

30

40

58

81

L10定位凸台深

5

10

10

10

D1安装孔分布圆

Φ70

Φ90

Φ145

Φ200

D2定位凸台直径

Φ50G7

Φ70G7

Φ110G7

Φ114.3G7

D3输入轴轴径

≤Φ14G7

≤Φ19G7

≤Φ24G7

≤Φ35G7

G1安装螺纹孔x深度

M5X12

M6X15

M8X22

M12X25

Q3输入法兰

□60

□80

□130

□175
