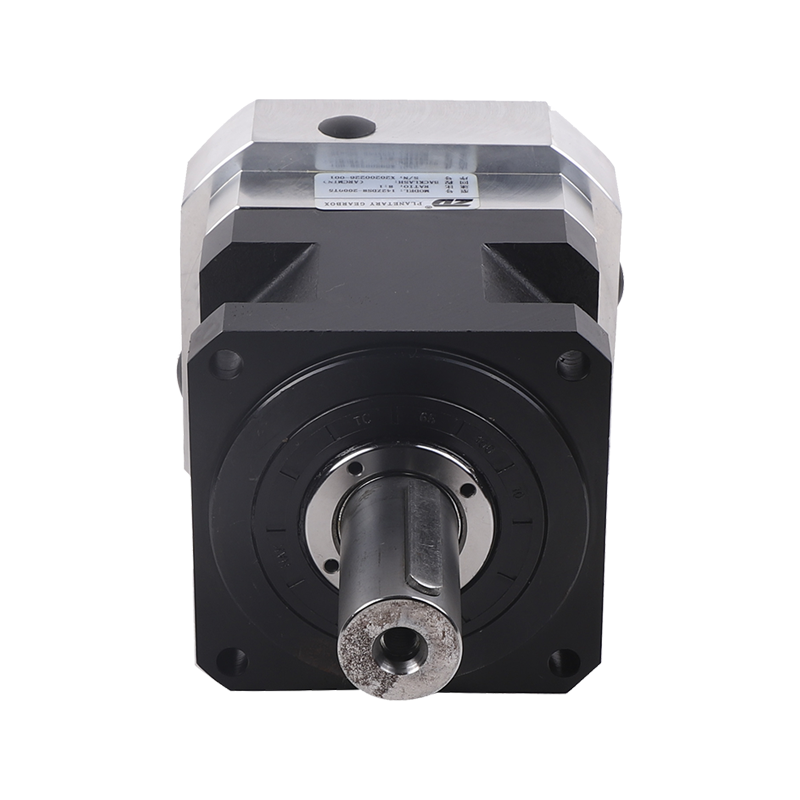

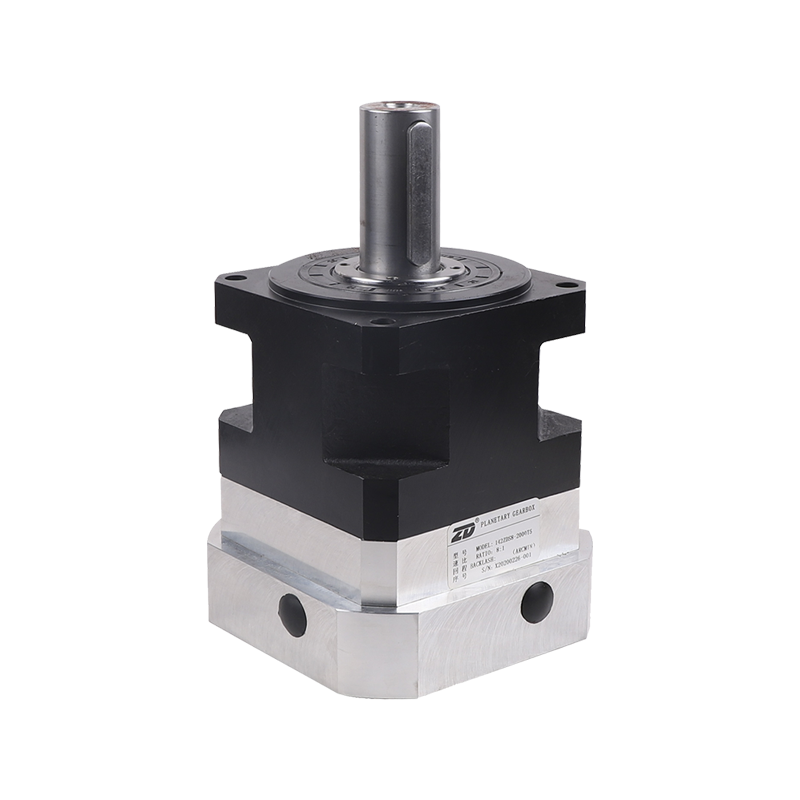

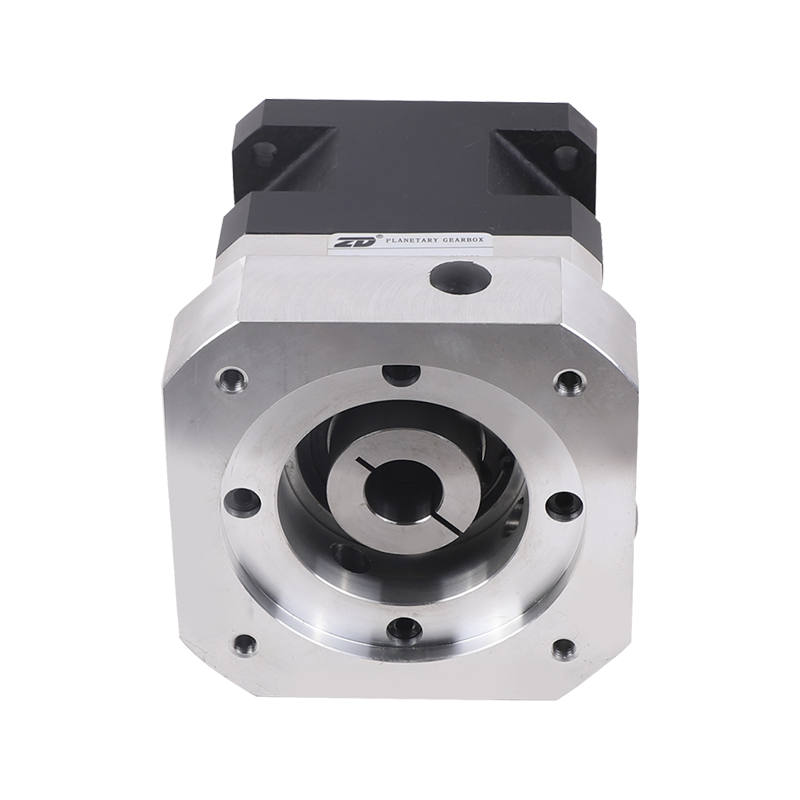

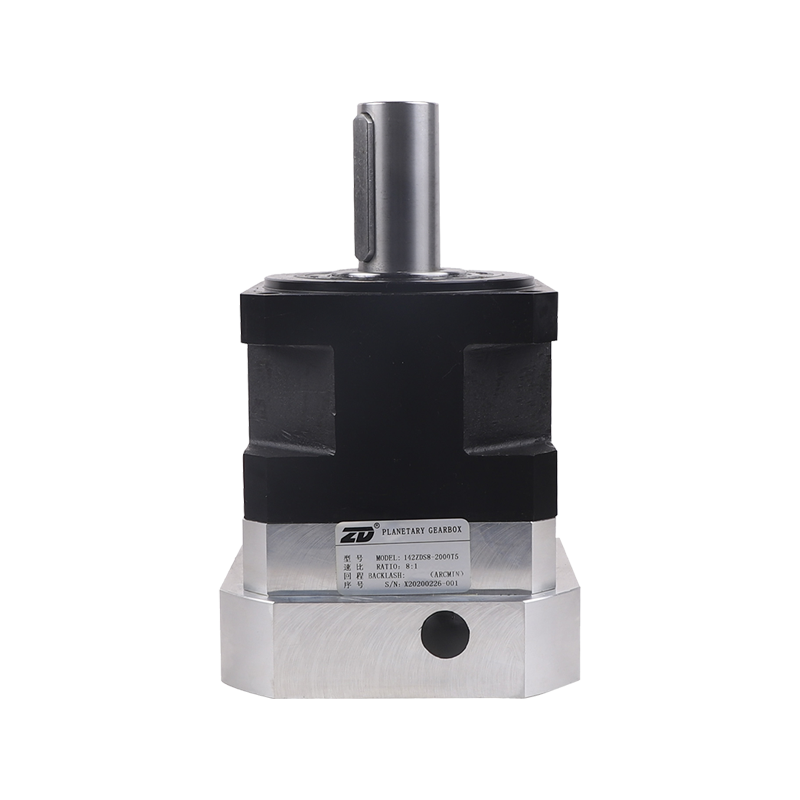

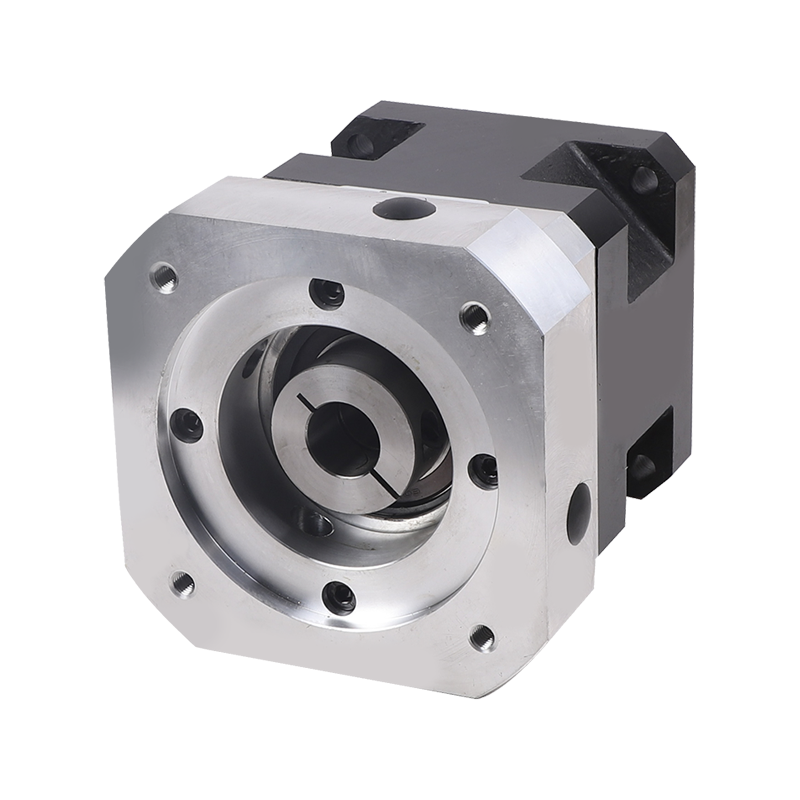

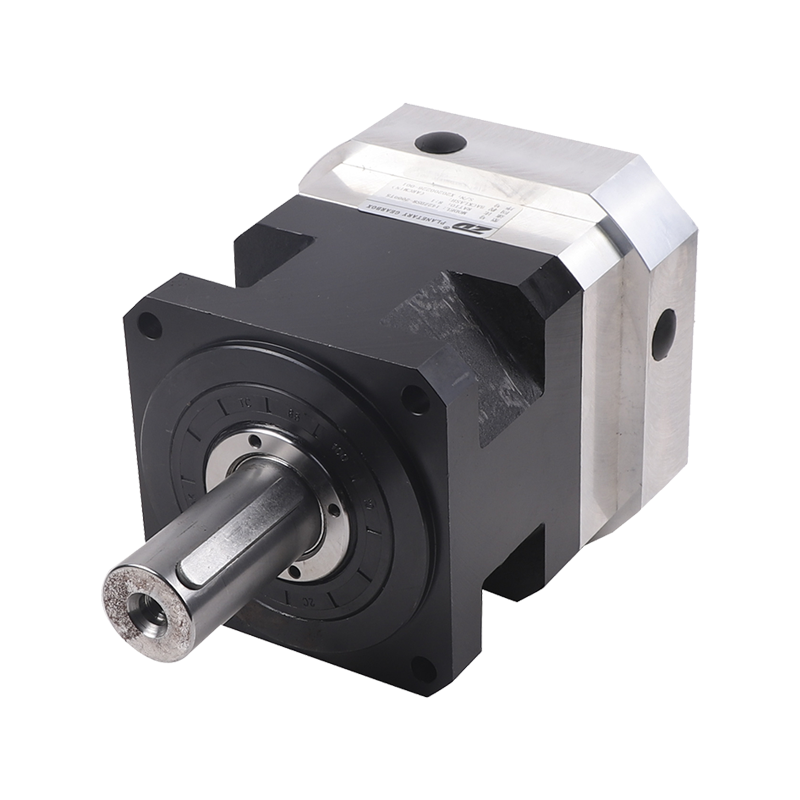

产品类型：直齿系列行星减速器
产品尺寸：115-190
减速比：一级：3-10
二级：12-100
回程间隙：一级：≤8弧分
二级：≤12弧分
|
产品型号 |
115 |
142 |
190 |
减速比 |
级数 |
|
|
额定输出转矩 |
N.M |
150 |
400 |
1000 |
3 |
1 |
|
200 |
560 |
1200 |
4 |
|||
|
210 |
700 |
1600 |
5 |
|||
|
148 |
450 |
1000 |
8 |
|||
|
125 |
305 |
630 |
10 |
|||
|
210 |
780 |
1500 |
12 |
2 |
||
|
210 |
780 |
1500 |
15 |
|||
|
260 |
910 |
1800 |
16 |
|||
|
260 |
910 |
1800 |
20 |
|||
|
210 |
780 |
1800 |
25 |
|||
|
260 |
910 |
1800 |
32 |
|||
|
210 |
780 |
1800 |
40 |
|||
|
148 |
450 |
1000 |
64 |
|||
|
125 |
305 |
630 |
100 |
|||
|
寿命 |
小时 |
20,000 |
||||
|
瞬间急停扭矩 |
N.M |
2倍于额定输出扭矩 |
||||
|
产品型号 |
115 |
142 |
190 |
单位 |
级数 |
|
最大径向力 |
4300 |
8200 |
12000 |
N |
|
|
最大轴向力 |
12000 |
19000 |
28000 |
N |
|
|
满载效率 |
96 |
% |
1 |
||
|
94 |
2 |
||||
|
重量 |
9 |
15.4 |
33.5 |
Kg |
1 |
|
11.6 |
18.5 |
45 |
2 |
||
|
工作温度 |
-25~+90 |
℃ |
|||
|
防护等级 |
IP65 |
||||
|
润滑方式 |
终身润滑 |
||||
|
安装方式 |
任意 |
||||
|
产品型号 |
115 |
142 |
190 |
减速比 |
|
|
转动惯量 |
kgcm² |
2.10 |
12.14 |
47.52 |
3 |
|
1.51 |
7.78 |
29.69 |
4 |
||
|
1.22 |
6.07 |
23.18 |
5 |
||
|
1.05 |
4.63 |
16.83 |
8 |
||
|
1.00 |
4.25 |
15.32 |
10 |
||
|
1.48 |
7.47 |
28.95 |
12 |
||
|
1.41 |
6.65 |
22.71 |
15 |
||
|
1.48 |
7.47 |
28.95 |
16 |
||
|
1.41 |
6.65 |
22.71 |
20 |
||
|
1.21 |
5.81 |
22.46 |
25 |
||
|
1.46 |
6.36 |
16.65 |
32 |
||
|
1.05 |
5.28 |
16.54 |
40 |
||
|
1.05 |
4.50 |
16.45 |
64 |
||
|
1.00 |
4.17 |
15.07 |
100 |
|
产品型号 |
115 |
142 |
190 |
级数 |
|
|
回程间隙 |
弧分 |
<8 |
<8 |
<8 |
1 |
|
<12 |
<12 |
<12 |
2 |
||
|
抗扭钢性 |
N.M/arcmin |
20 |
44 |
130 |
1 |
|
22 |
46 |
140 |
2 |
||
|
噪声 |
dB(A) |
65 |
68 |
70 |
|
|
最高输入转速 |
min¹ |
4500 |
4500 |
3000 |
|
|
推荐输入转速 |
min¹ |
3000 |
3000 |
2000 |
|

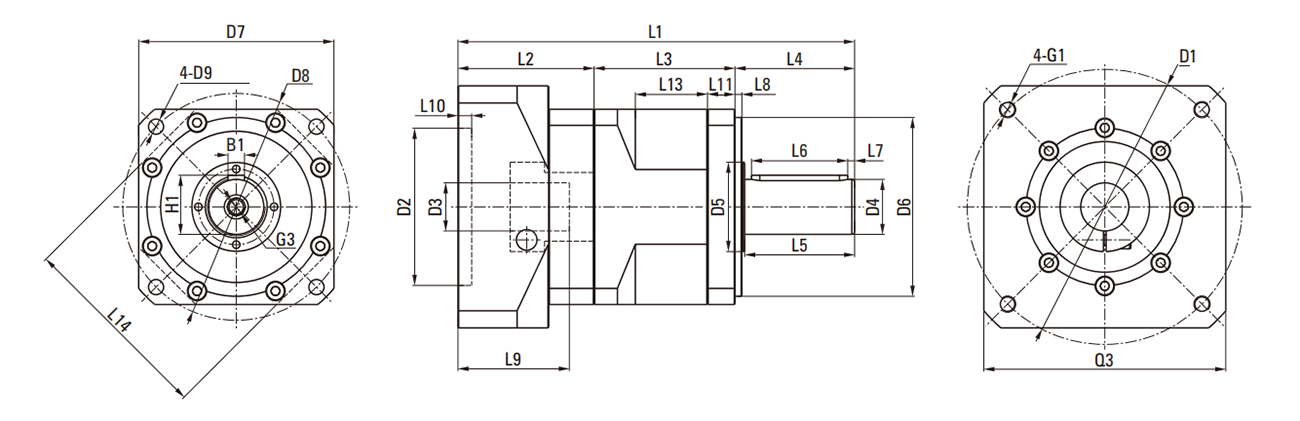

产品型号 |
115ZDS |
142ZDS |
190ZDS |
|||
|
级数 |
1 |
2 |
1 |
2 |
1 |
2 |
|
L1箱体总长 |
213 |
246.5 |
288.5 |
331.5 |
316.5 |
364.5 |
|
L3箱体长度 |
77.5 |
111 |
102.5 |
145.5 |
121.5 |
169 |
|
输出 |
||||||
|
L4出轴长度 |
64.5 |
87 |
90 |
|||
|
L5出轴长至轴肩 |
58 |
80 |
82 |
|||
|
L6键长度 |
50 |
70 |
70 |
|||
|
L7键至轴末端长 |
4 |
5 |
6 |
|||
|
L8凸台直径 |
4 |
5 |
6 |
|||
|
L11输出法兰厚度 |
14 |
20 |
20 |
|||
|
D4出轴直径 |
Φ32h7 |
Φ40h7 |
Φ55h7 |
|||
|
D5轴肩直径 |
Φ55 |
Φ65 |
Φ95 |
|||
|
D6定位凸台直径 |
Φ110h7 |
Φ130h7 |
Φ160h7 |
|||
|
D7箱体直径 |
□115 |
□142 |
□190 |
|||
|
D8安装孔分布圆 |
Φ130 |
Φ165 |
Φ215 |
|||
|
D9法兰安装孔 |
Φ8.5 |
Φ11 |
Φ13.5 |
|||
|
B1键宽 |
10 |
12 |
16 |
|||
|
H1键高 |
35 |
43 |
59 |
|||
|
G3中心螺纹孔 |
M12X25 |
M12X25 |
M16X35 |
|||
|
L13工艺槽宽度 |
34 67.5 |
52.5 95.5 |
52 100 |
|||
|
L14工艺槽 |
□115 |
□142 |
□190 |
|||
|
输入端 |
||||||
|
L2 输入端法兰长度 |
71 |
100 |
105 |
|||
|
L9电机轴长度 |
58 |
79 |
82 |
|||
|
L10定位凸台深 |
10 |
10 |
8 |
|||
|
D1安装孔分布圆 |
Φ145 |
Φ200 |
Φ215 |
|||
|
D2定位凸台直径 |
Φ110G7 |
Φ114.3G7 |
Φ180G7 |
|||
|
D3输入轴轴径 |
≤Φ24G7 |
≤Φ35G7 |
≤Φ42G7 |
|||
|
G1安装螺纹孔x深度 |
M8X22 |
M12X25 |
M12X25 |
|||
|
03输入法兰 |
□130 |
□175 |
□190 |
|||
